昨夜は我が家にもサンタが来たみたいです、バレバレだったけど＾＾；

さあ、今日も自作ラジ！！
やろうとしてるんは、

ロールバー。
っていうかボディ、なんだろか？

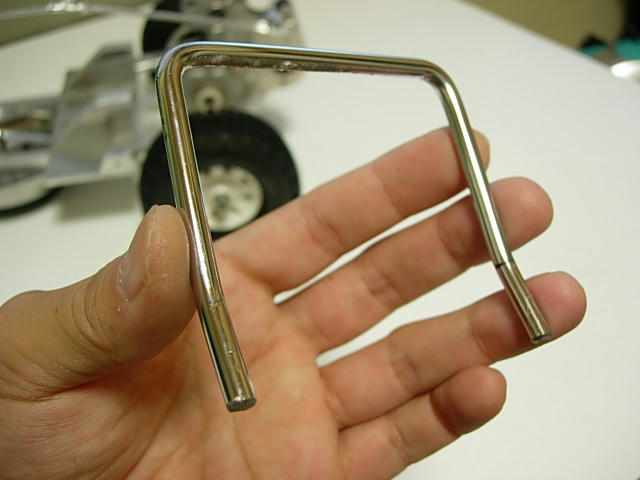

４ｍｍのSUS棒を曲げました。
一応、角度はCADの設計図どおりっす；

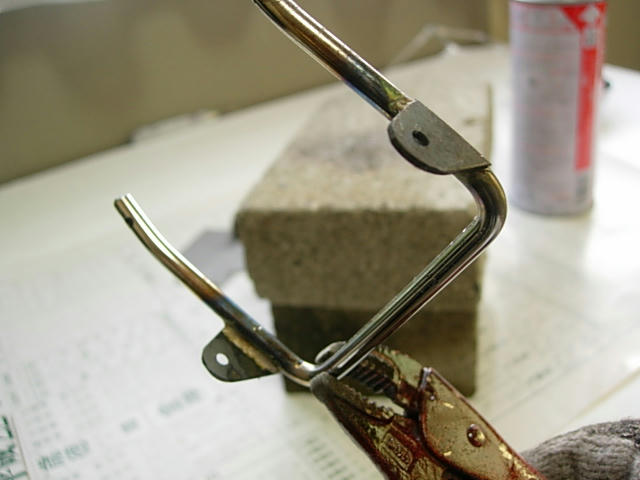

コイツのお尻にロウ付け。

こんな部品を。

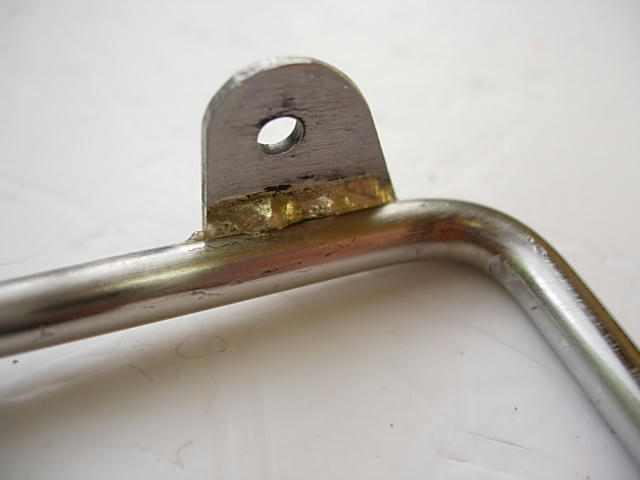

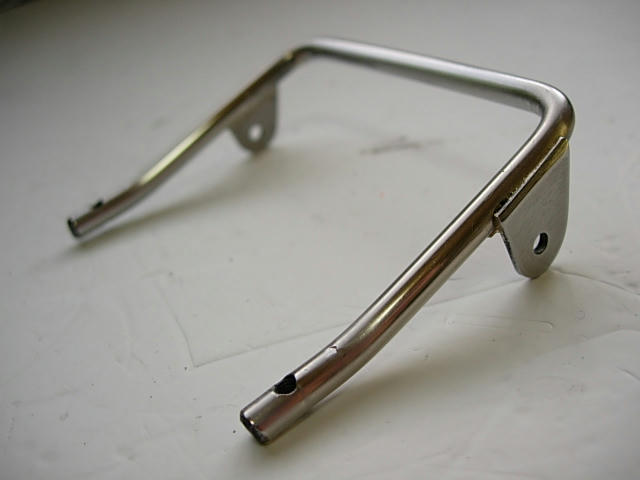

うまくロウ付けできたんで。

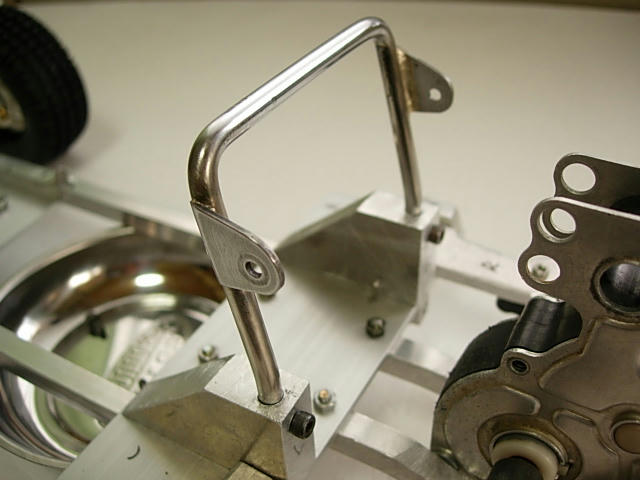

ギアボックスに固定！
フロッグ既存のネジ穴を使ってます～。

‥んで、
この後、今日は屋根作りたいんだけど、
出来ればSUSの板なんかを切り出して、
このロールバーにロウ付けすれば良いかもっ。

が、家中探しても適当な素材がない.

てなことで、百均行きました。

百均にて．．．
しばし店内を物色してたら、
スゴイの発見。

フライがえし。
これ、１mmtのSUS板です！
こんな簡単に手に入るなんて。

しかもコレ、

そのまま使えそうな勢い（笑）

すばらしいです百均。
これ見つけたときドキドキしましたよ～＾＾

本来の使用目的でない使い方をしちゃうってことに、毎度申し訳ないと思いつつ、
コレは素材！と割り切って加工しました。

屋根完成！

あとはこれをロールバーに溶接するだけ。

こんな感じで＾＾

でも、ロウ付けって難しい。
↑↑こんな感じで綺麗に出来るかと思いきや、実は反対側は失敗してて、
．．．微妙です。

何とか作業は完了し、

屋根＆ロールバー、完成ですV

目分量だけど、何とか左右バランスを最小限に抑えようとしたのが報われたのか、
ほぼ歪み無くロウ付け完了。

ふぅー、一安心＾＾；


良い！
納得の仕上がりです。

材料費、数百円。
そんな所が私は満足です＾＾

衝撃画像（笑）

○○ソーさま．．．すみません！！

[3回]

昨日は会社の釣り大会＆忘年会だった～。
会社の仲間にも評判ですこのブログ＾＾

さて、今日は二日酔いもなんのその自作ラジのフロントサスを仕上げてみます。

ダンパーステー、でしたっけ？
フロント側のダンパーを取り付けるポストのような部品。

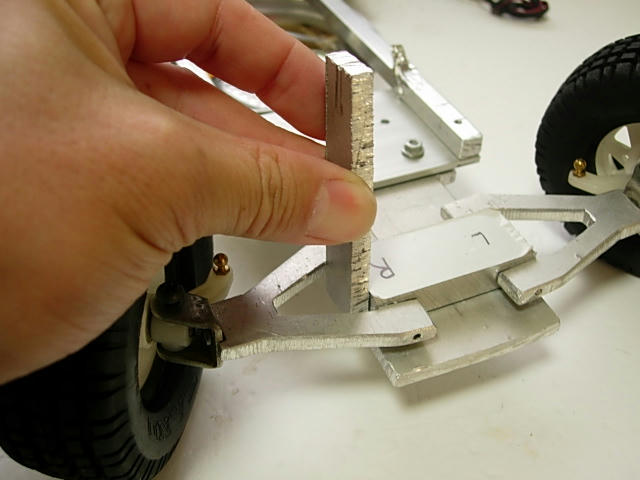

こんな感じで付けてみようと思案中。

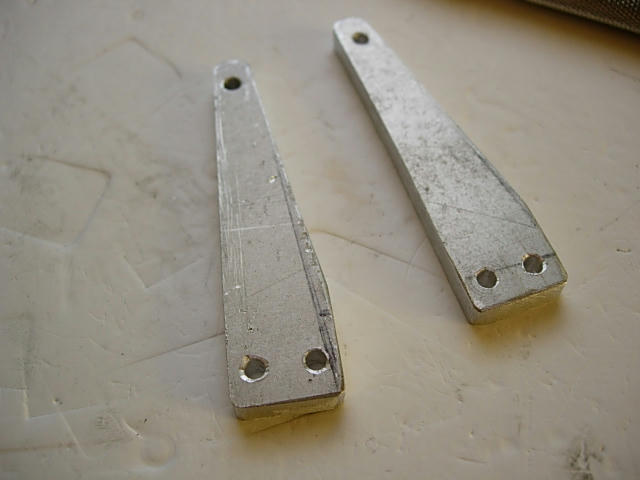

その5mmtのアルミ板を加工して、

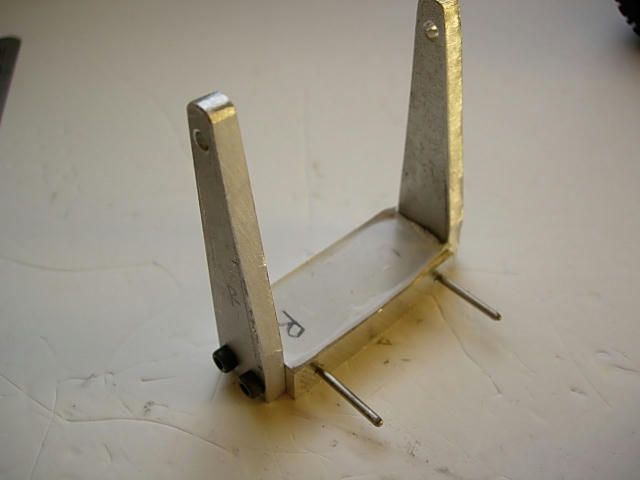

こんな部品が完成。

ところで、この部品もなんだけど、
これまで作ったパーツ、まだ全然磨いてないです。
試行錯誤しながら作業してるので、後でもう一回加工するかも知れないと思って。
最終的な構造が決まったら、ピッカピカにしてやるつもりなんで、
ご期待ください＾＾）

で、この前作ったフロントサスの台座に縫い付けたら、

こんな感じ。

あとは、うまくダンパーのストロークとか考えながら組み立てていく。

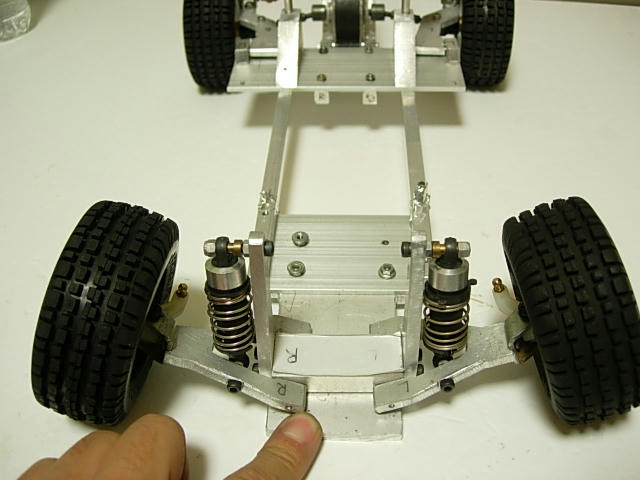

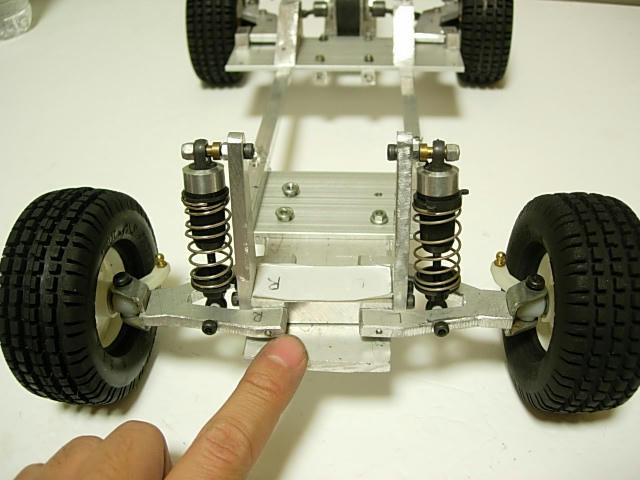

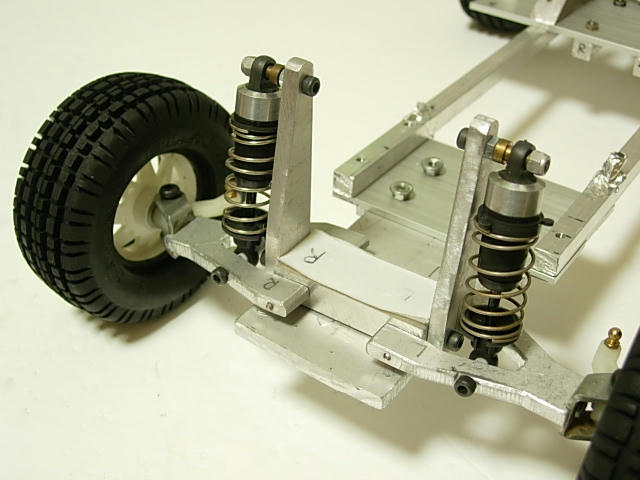

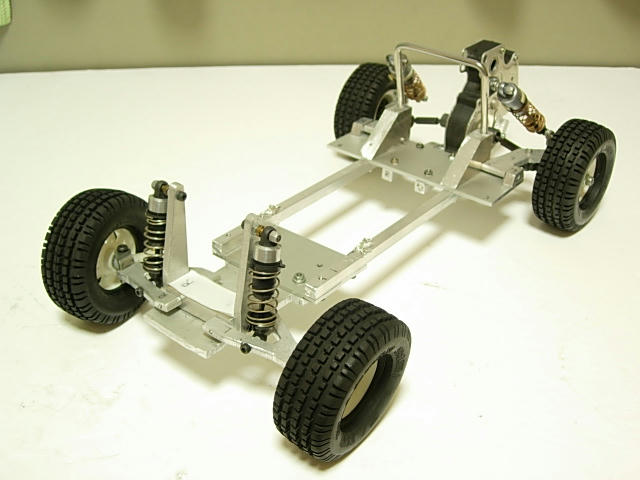

出来ました。
しつこいようですが、まだ全然磨いてないです＾＾；

使ってるダンパーはHPIのナイトロの。
ダンパー自体のストロークが短いんで、サスのストロークが確保出来るよう、
出来るだけダンパーの取り付け位置はサスの根元側にしています。

んで、最終チェック。

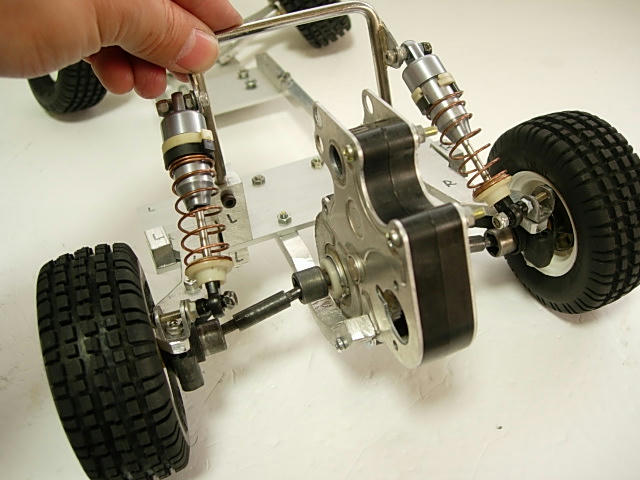

これが、

こうなります！
リアに続いてフロント側も見事にストローク！
やりました＾＾V


もうメカを載せれば走らせられる状態ｗ

[4回]

今日は振り休なんで、朝からラジ。
昼間にちょっと出かけたけど、ほぼ一日自作ラジに没頭してました＾＾；

さて。
今日はリアサスの．．．なんて言う部品だったか、
ダンパーを取り付けるポストのような、

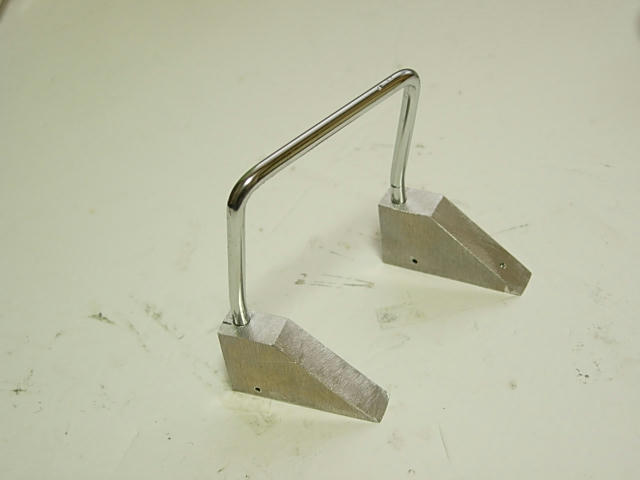

この部品。
ダンパーステー、でしたっけ。

この部品を自作してくんだけど、
コレも材料は１００均です。
何かをぶら下げるフック、だったかな＾＾；

でも、こんな部品も正確に切断したり曲げたりすれば、ちゃんとしたラジコンのパーツっぽくなります。
安上がり～＾＾

さて一方。

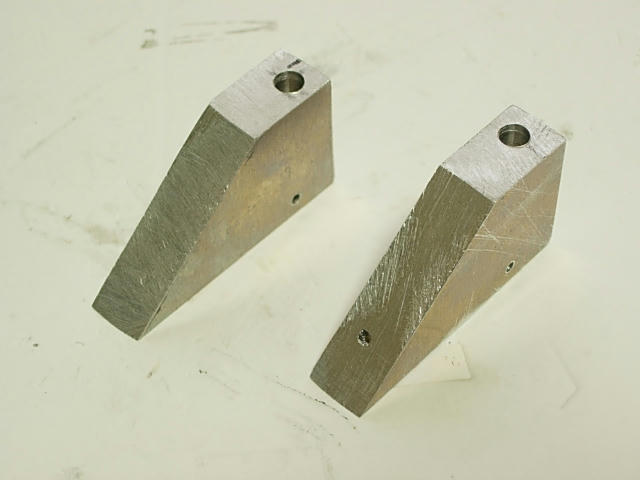

コイツを取り付ける台座（？）のほうも加工進めてて。

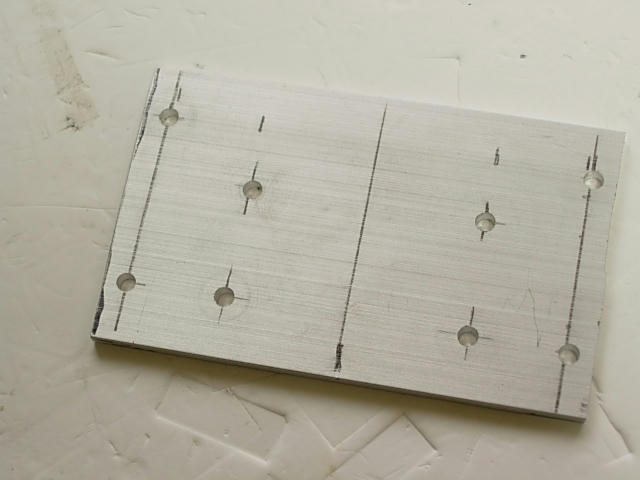

こんな感じで穴開けました。

この穴に先ほどのダンパーステーを差し込めば．．．

なにかの足の完成！
冗談です（笑）

さらに加工を進めます。

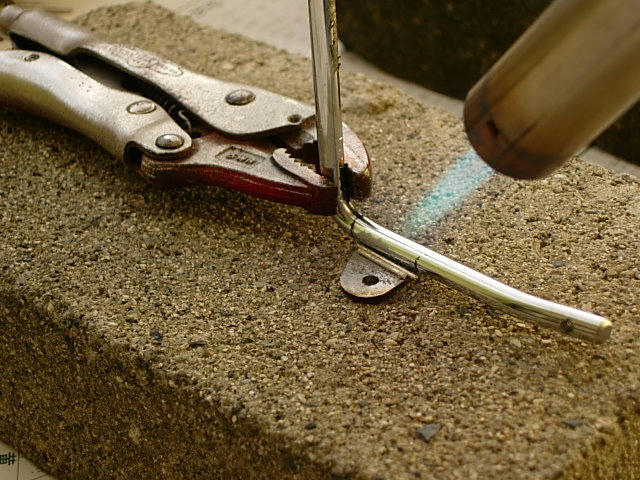

久々のロウ付け

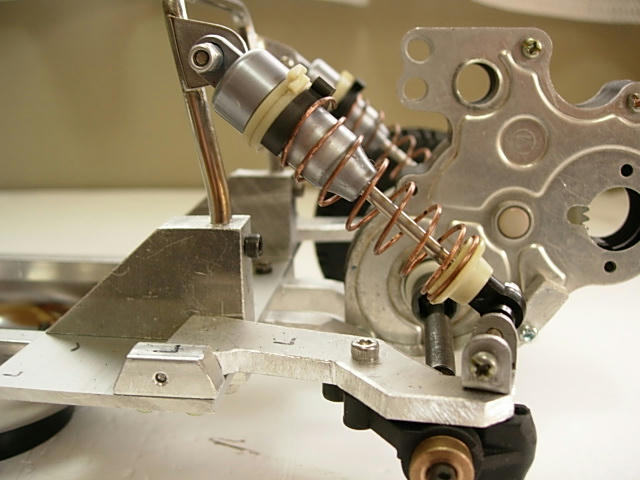

ダンパーを取り付けるステーを付けようとしてます。

以外と！上手く出来た～。

酸化皮膜を削り落とせば、

こんな仕上がりに！

ロウ付けも完璧＾＾
久々だったので自信なかったけど、意外と上手く出来ましたV

シャーシに搭載。

OK！
いちおうM3のボルトで縫い付けてるんで、剛性も十分です＾＾/

さあ、ココまで来ればあとはダンパーを取り付けるだけー。

テキトーに手持ちのダンパーを搭載。
大昔に買ってたタミヤのCVAダンパー？ですわ。

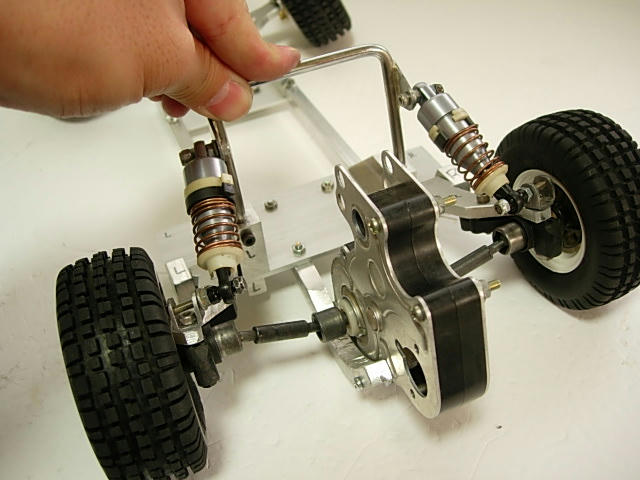

最後に、動作確認。

出来上がったサスを、
こうやって上から押し込むと．．．

見事にストローク！

やったー！！！

[7回]

今日も振り休～＾＾
昨日も振り休。夜は久々にいっぱい酒飲んで、リラックス
そのせいで今朝は酒残ってました平日からイイご身分ですわ。

さて今日は嫁も子供も出かけて、一人家に残った私は、朝からラジ。
‥良かった、こんな暇つぶしの趣味持ってて。

今日はフロントサス作ります。

思案中。
この板使ってサスアーム作りたいんだけど、どんな構造でスイングさせればよいのかよー分からん；

分からんながらも、いろいろ考えた挙句、

ここまでたどり着きました。

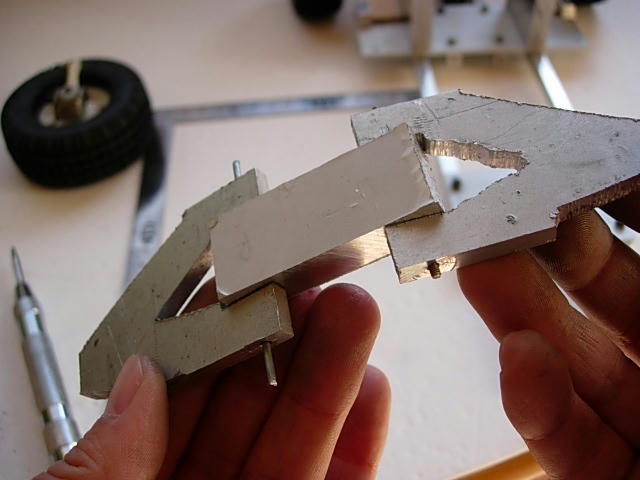

真ん中の角材はシャーシに縫い付けて、Ａ型のサスアームをスイングさせる作戦。
ココまで部品を切り出すの相当苦労した；

さてこっから。
今回も既製品のパーツちょっとだけ拝借します↓

ホッパーとフロッグの部品。

で、問題はコイツらを自作のサスアームに合体させる方法なんだけど。
我ながらナイスなアイデアが↓

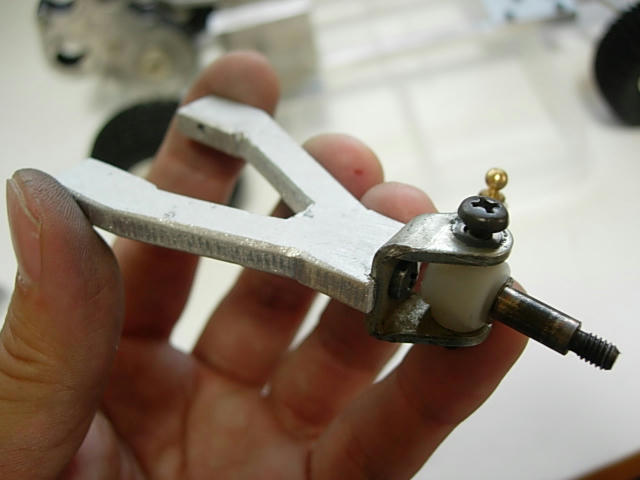

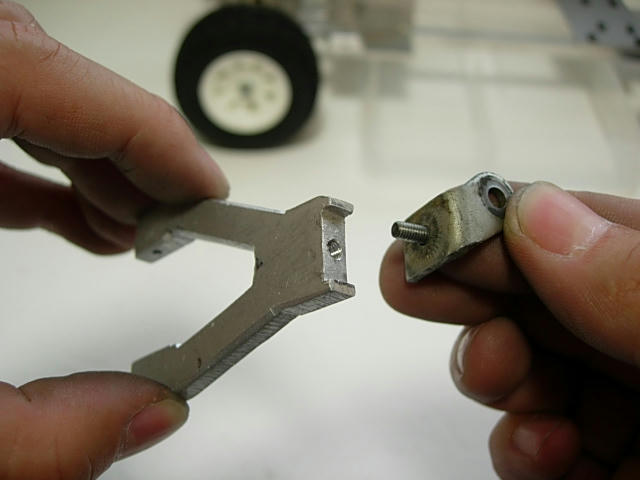

取付け用の溝を切って、センターにM3のネジ穴開けました。

やった！
かなり良い感じで取り付けられた＾＾V

そして、

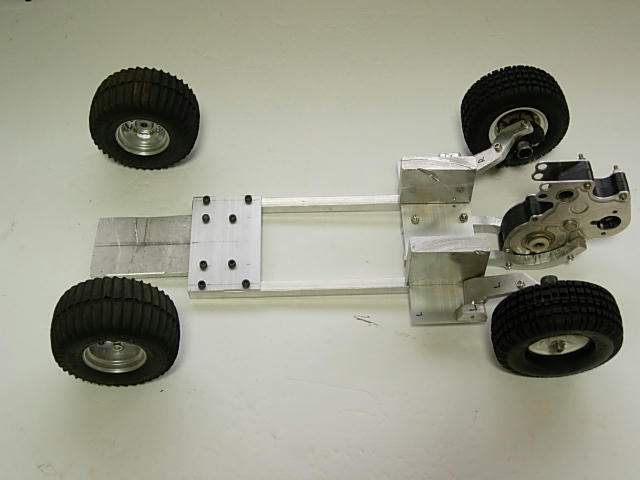

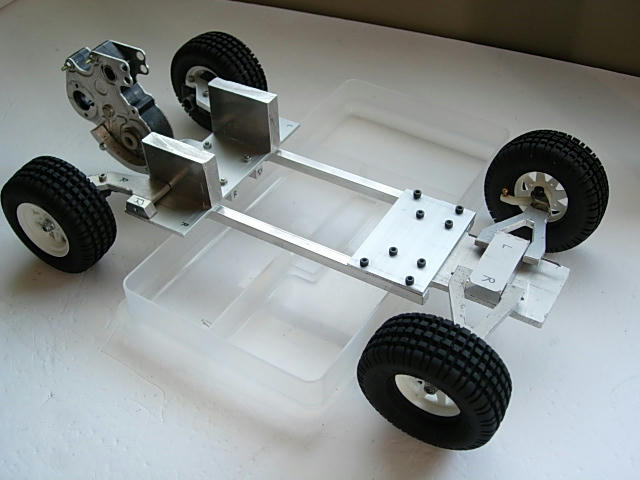

いよいよシャーシに搭載。

ラジだけで休日一日終わってしまった．．．
腕痛いし。

でも雰囲気出てきましたよ＾＾；

[1回]

今日はひさびさの休み。
朝いちは釣りに出かけ、正午前から家に戻ってラジ。
フロント側のサスを作ろうとしてます。

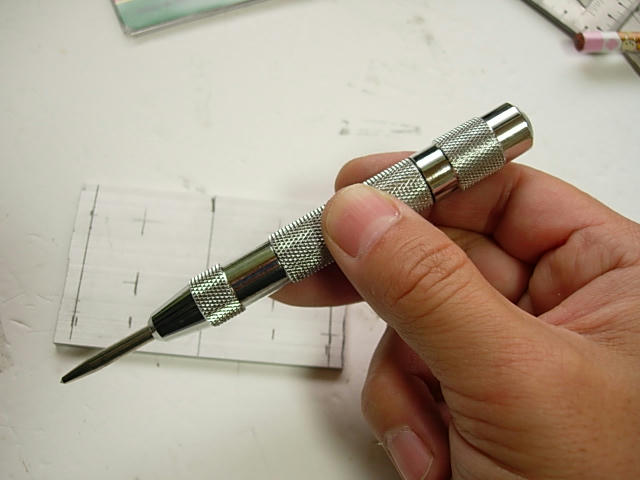

ところで、オートポンチなんていう便利アイテム知ってます？

パーツにドリルで穴あけする時、正確に位置決めするためにポンチで凹み付けるのですが、
良いですコレ。

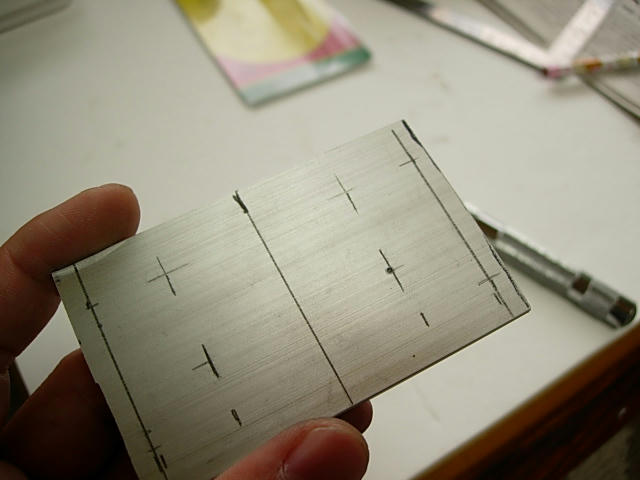

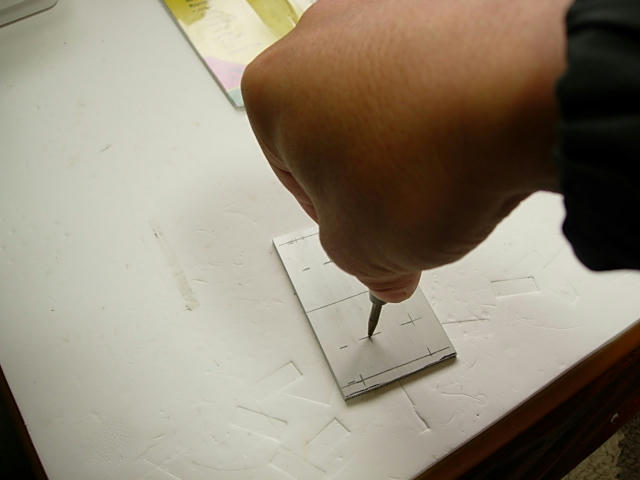

こんな感じでポンチしたいところに押し当てて、
このまま押し込んでくとパチンって音がして、

凹みができます＾＾ｖ
普通のポンチだとハンマーで叩くとかしないといけないのに、コレはその必要なし！
まさにオートでポンチするんで、相当な役立ちものです＾＾）

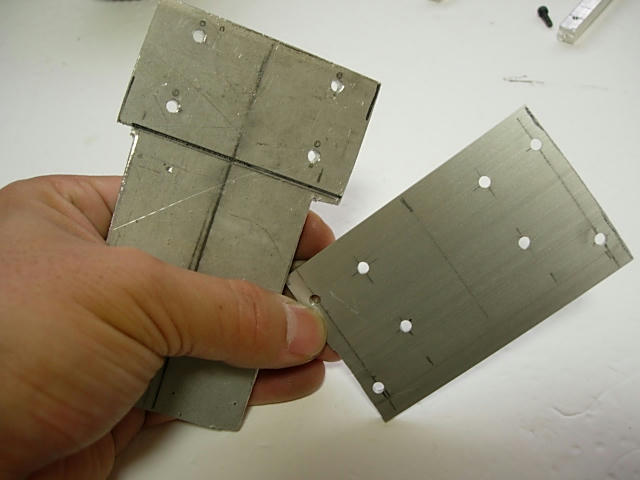

で、そんなの使いながら今日はこんなパーツ作りました。

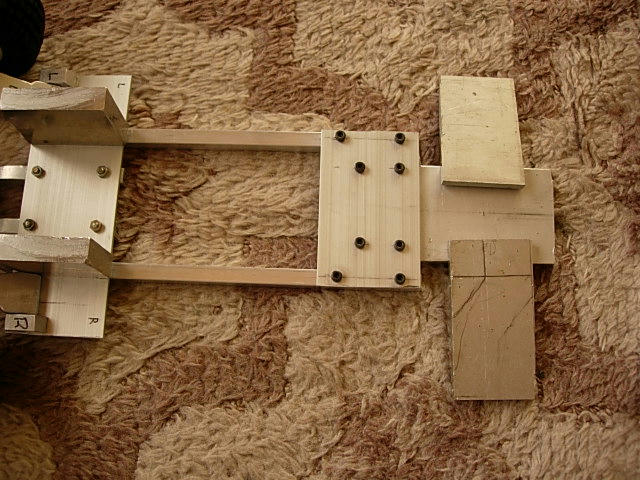

フロント側のシャーシ。
グラスホッパーみたいなシングルウイッシュボーンを付けたくて、
そのためのフロントシャーシです。
ネジ多いですけど．．．
取り敢えず完成＾＾；
