無駄に高級...可変式ウイングステー

連休中はガシガシ進めてたホットショットのレストア。
今週がんばって一週間仕事して、
週末ひっさびさのラジ。

craftさんにリクエストいただいた可変式ウイングステーにチャレンジしてみます^^/

ウイングステーって、単にリアウイングをシャーシに付けるだけのコト。
だけど、いっちょカッコイイの作ってみるか。

まずは構造を考える...

なんとなくイメージが湧いてきた。

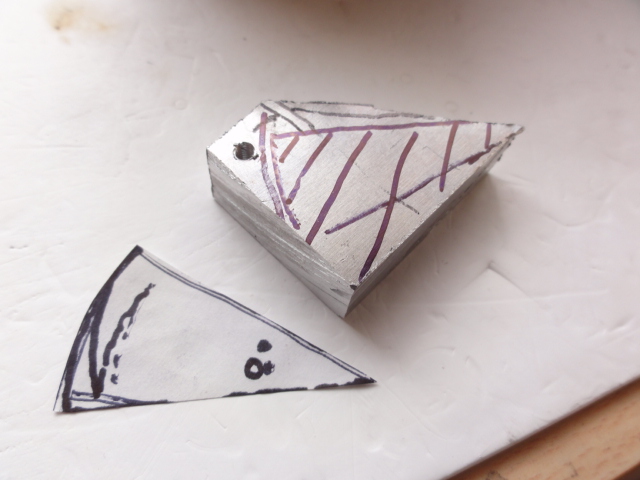

1mmtのアルミ材を使った、部品のイメージをスケッチ。

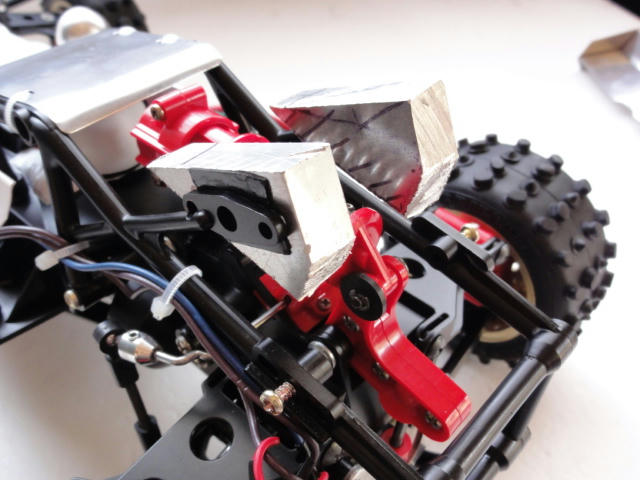

大体の寸法に合わせて、
切って、

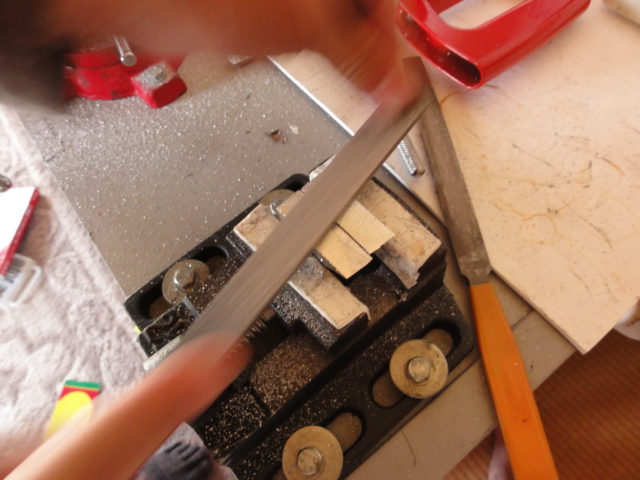

削って、

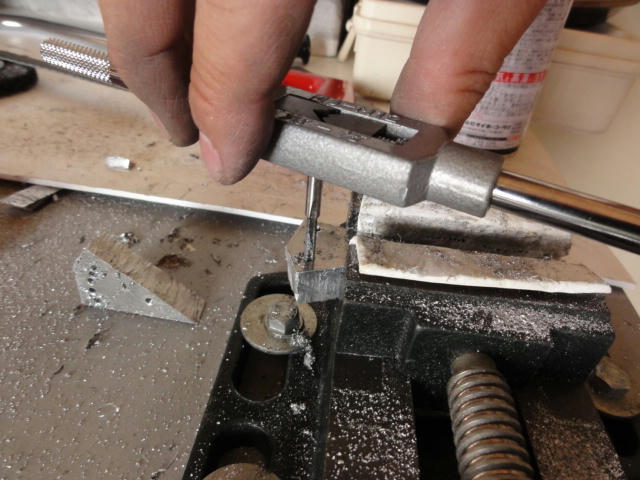

タップして、

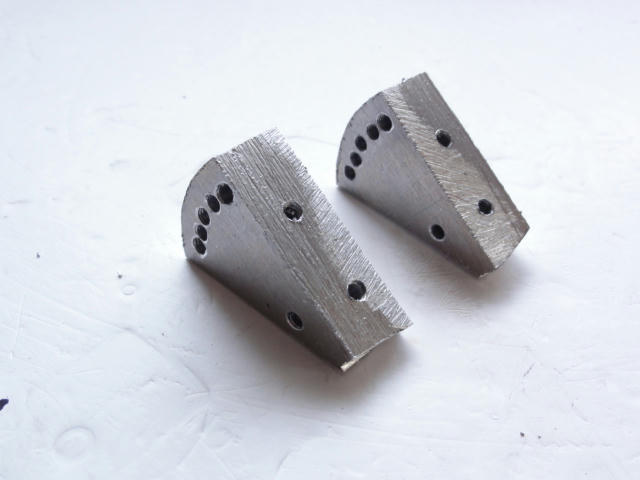

加工完了^^V

‥なんか久々にアルミ材の加工した。
こないだまで死ぬほどやってた作業だけど。

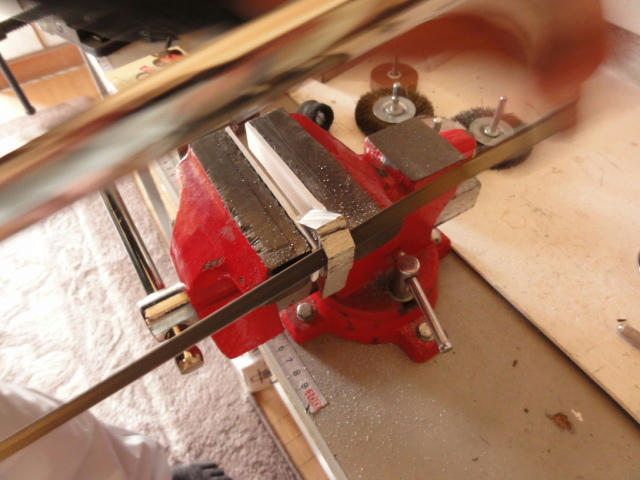

最後に磨いて、

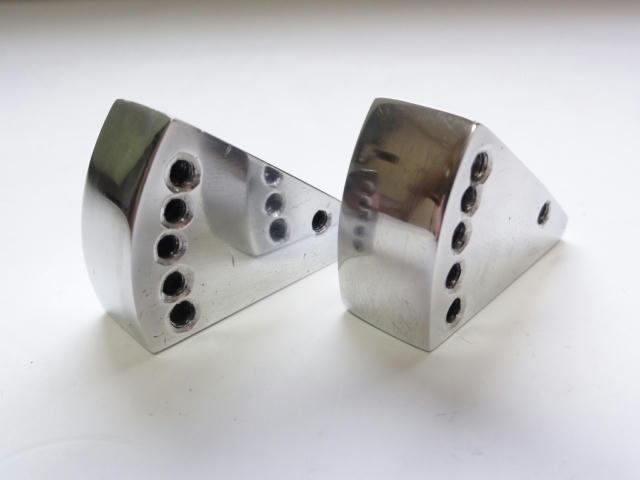

完成!

各穴全てネジ切ってます。
あと面取りもして、ピカピカに磨き込んだ一品です!

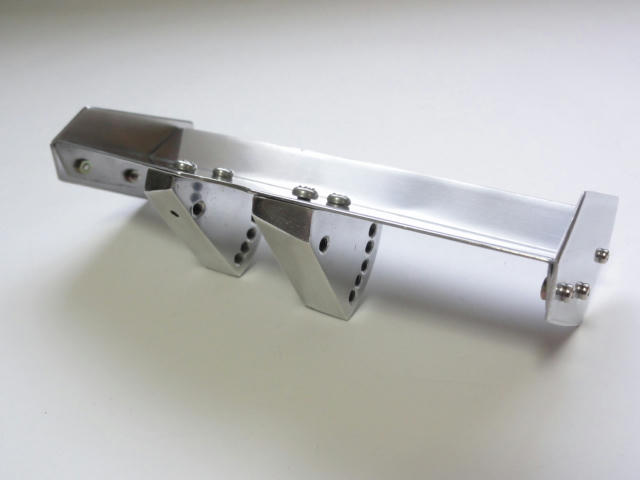

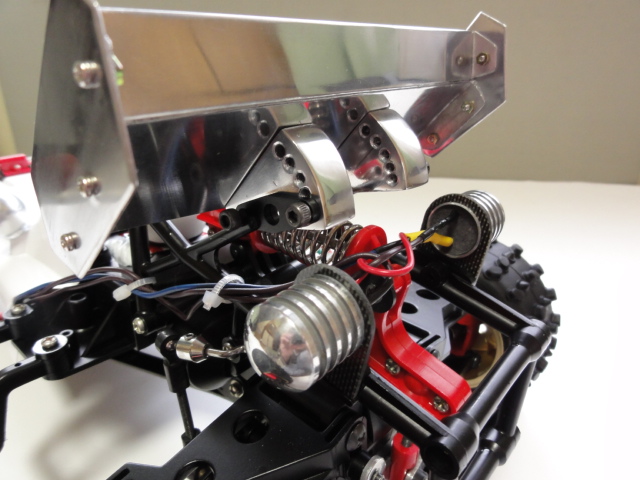

リアウイングに付けてみた。
カッコイイ。

無駄に、高級感に溢れたウイングステーですな(笑)


さて、
角度の可変機構はいっぱい開けたネジ穴使って角度を変えるっていう単純な構造で、
これが、

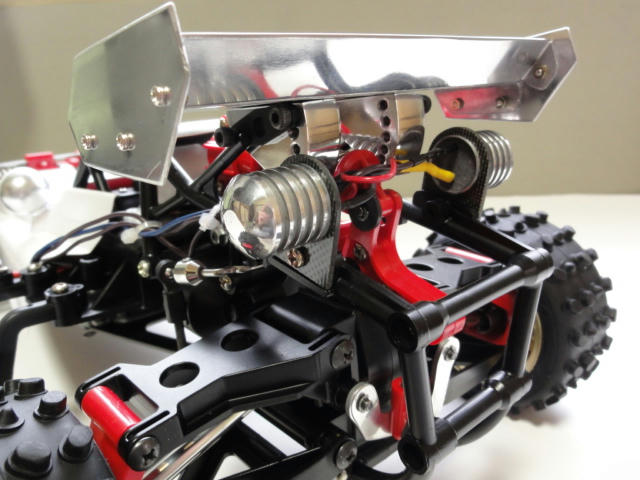

こうなります。

可変機構問題ナシ。
綿密に穴の位置決めて開けてるんで^^)

ちなみに、
最大角度のウイングは、

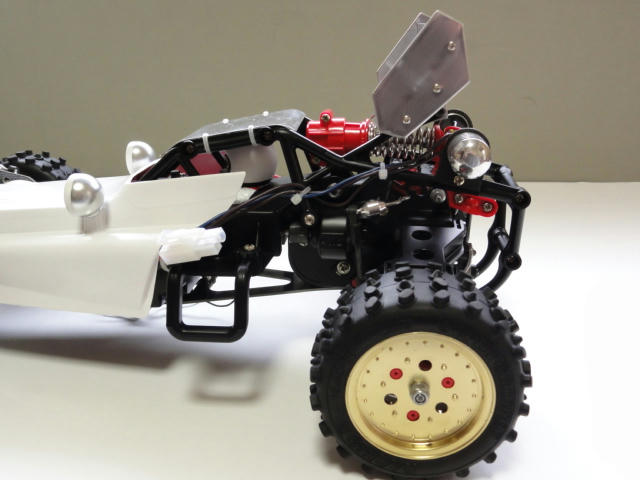

こうなってます!

なんちゅう角度...
やっぱ無駄に機能溢れるウイングステーですな(笑)
