サンドマスターの自作パーツ売ります


突然ですが、
以前作ったサンドマスターの自作パーツを売ってみることにしました。

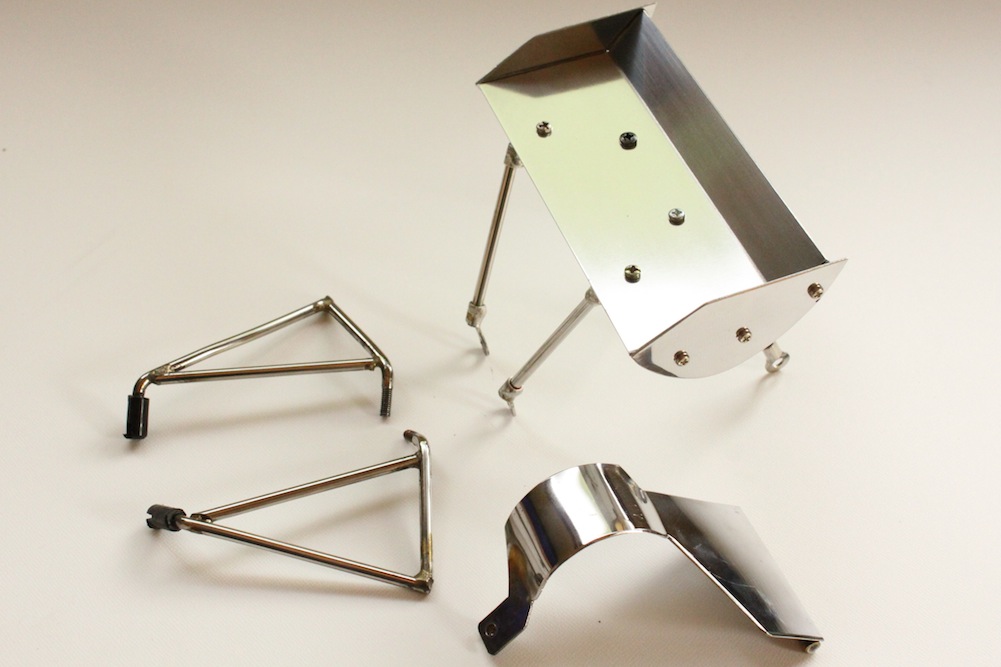

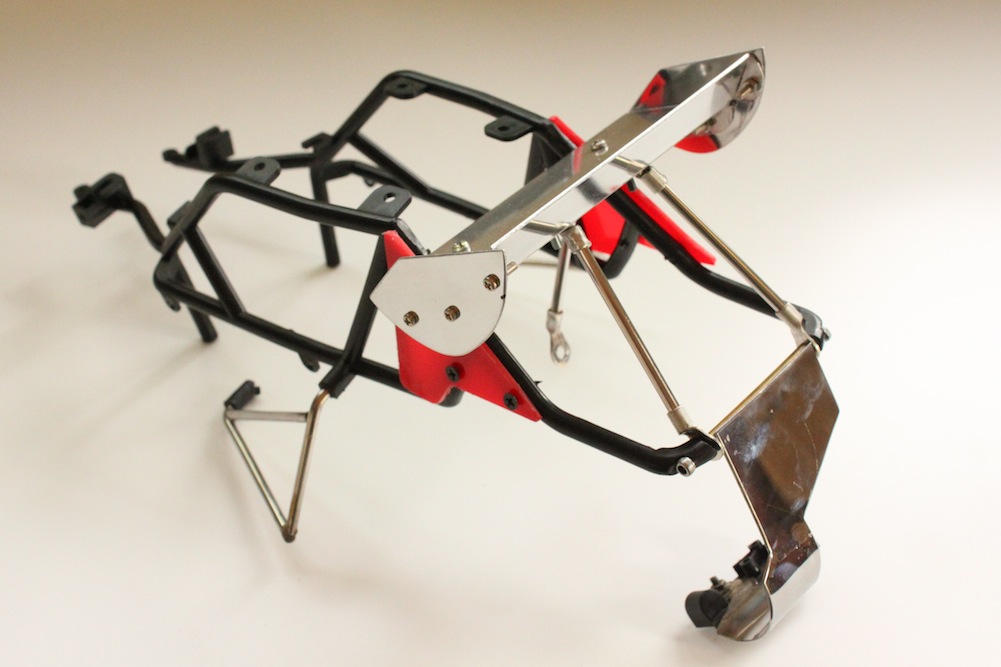

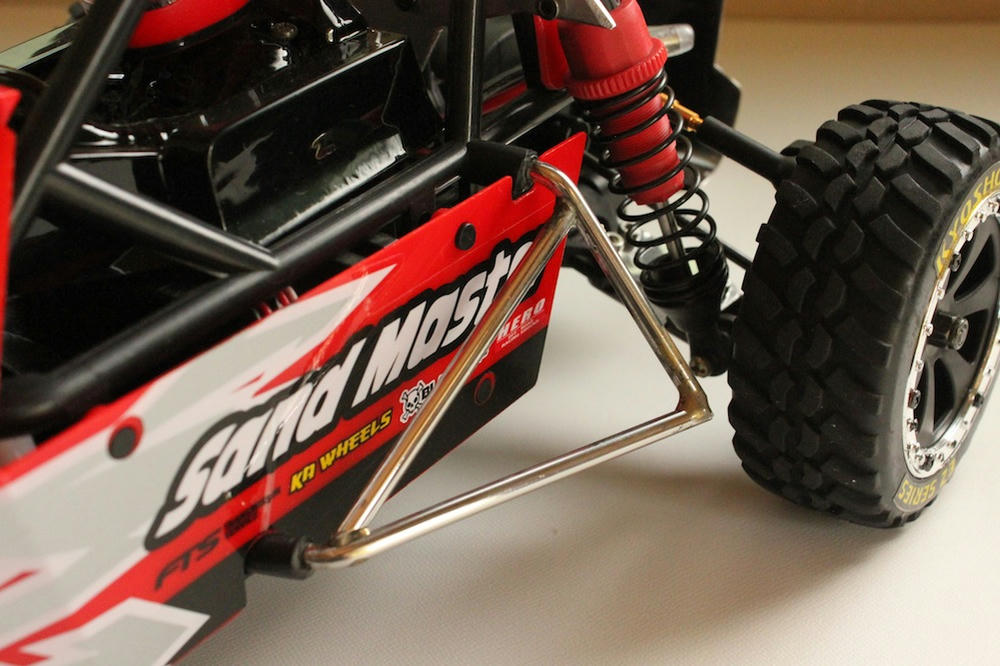

バンパーと、リアウイング、サイドガード、リアガード一式です。

良かったらどうぞ。


ちなみに

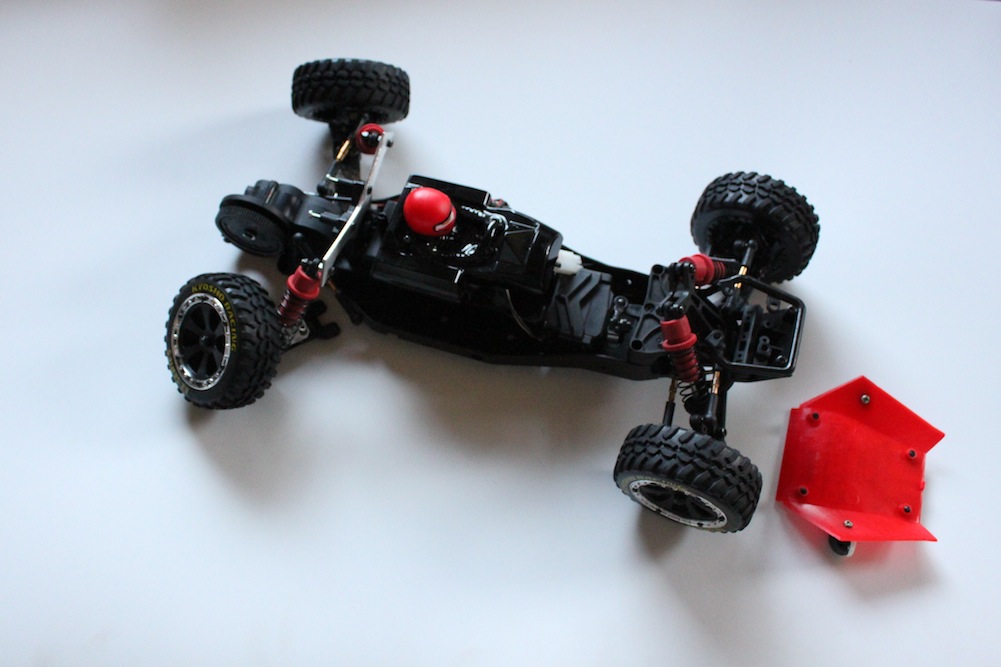

パーツをはぎ取られたサンドマスター君は...
無惨です;

いつか復活させてあげるからね!(分からんけど)

拍手[3回]

PR

ネタ切れ...?

サンドマスターのこの部分に、
パネル貼りたい~と思った人いません??

次の改造何しよー?と、
考えたあげく、ここにパネルを貼ることを思いつきました。

早速、
やってます。

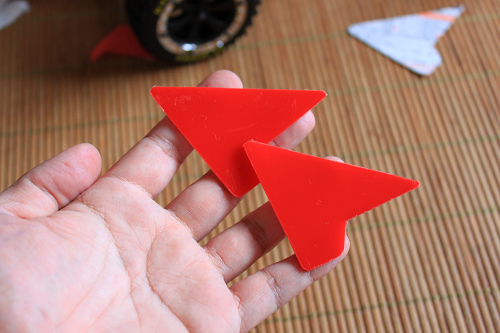

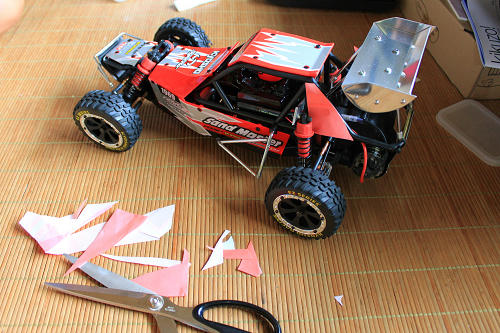

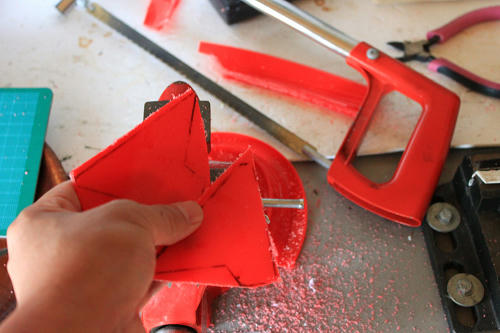

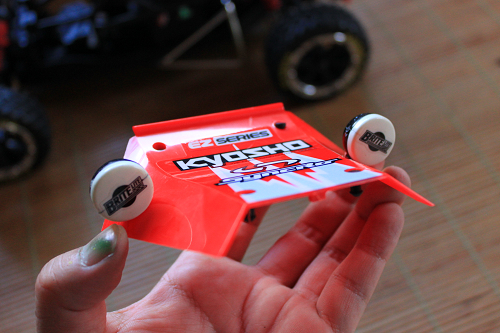

ボディカラーと同じ、赤いパネルを貼るべく、
プラスチックのお皿をブチ切り。
毎度まいど、本来の用途と違った使い方しててすみません;

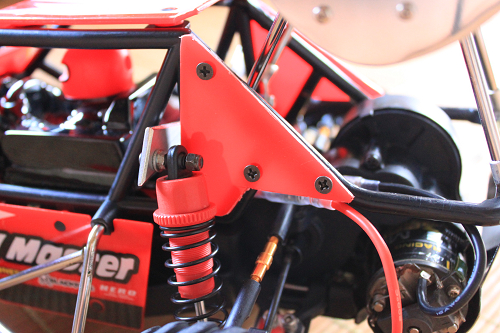

完成。

穴あけて、
取り付け完了。

あと、
フォグランプ付けました。
グラスホッパーのを。
今の私にはもうコレくらいしか思いつく改造ありません。

てなことで、
今、思いつく限りの改造、完了です。

私が思いつくサンドマスターの改造ネタって、今んとこココまで。
ネタが尽きたっちゅうか、
逆にこれで私のサンドマスターは理想形になった!と言えるかも知れませんね。


またなにか改造ネタを思いついたら不意に再開しますんで^^;

拍手[4回]

サンドマスター コッテコテ

今日はひさびさに平日振り休。
サンドマスターのフロントバンパーを自作しようと、
お手本をネットで確認。
かっこエーな~。

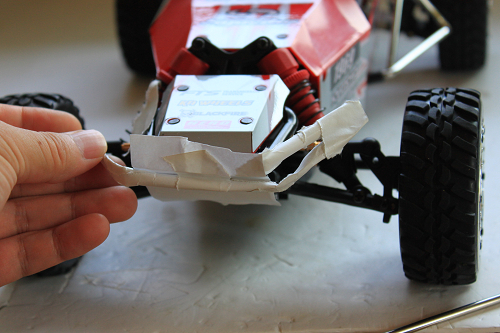

ペーパークラフト(か?)で、マイマシンの寸法を確認して。

ざっくり、
SUS板切り出して、
穴あけた。

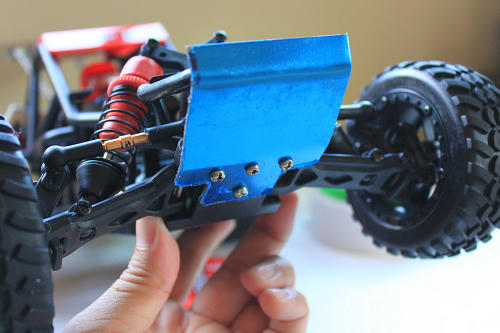

取り合えず付けてみたら、
えー感じ^^

ヤスリで形整えて、

こっから、

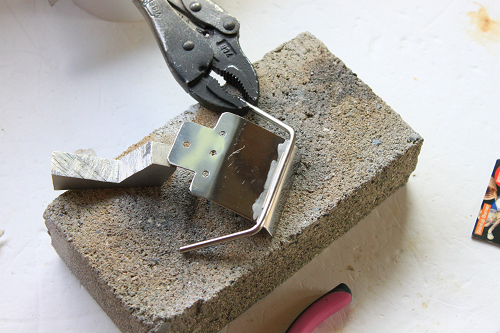

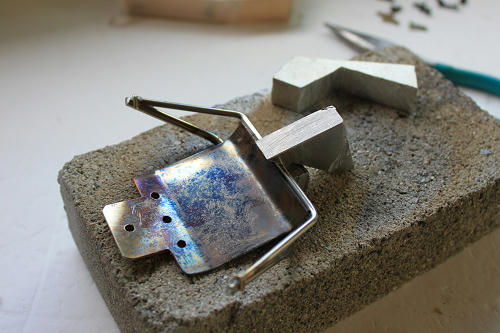

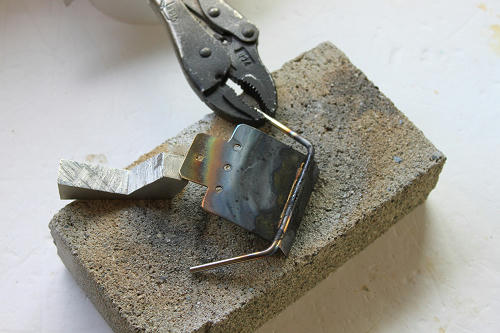

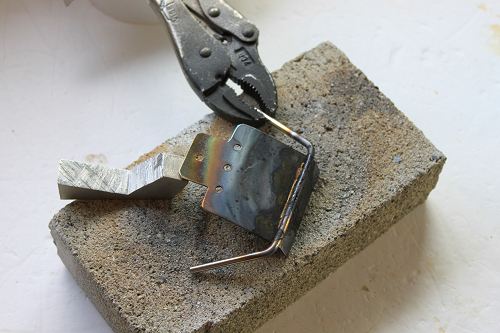

SUS棒をロウ付けしていきます。

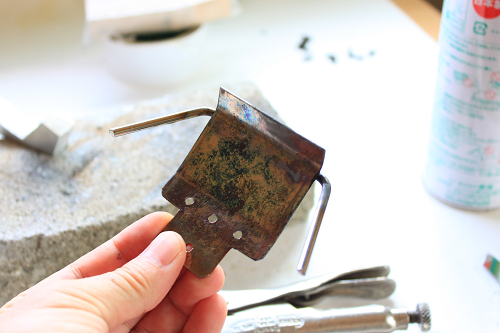

SUS棒一段目、
完了。

続いて、
二段目。

この、SUS棒を二段にするデザインって、過去にチャンプ自作ラジにやってたのと同じですが。

これが、
結構難易度の高い作業で、
二段目をロウ付けしてるときに一段目まで熱が伝わって、
一段目のロウが溶けてしまってやり直しっていうのが毎度のパターンですが、

今回は、
すんなり成功しました^^V

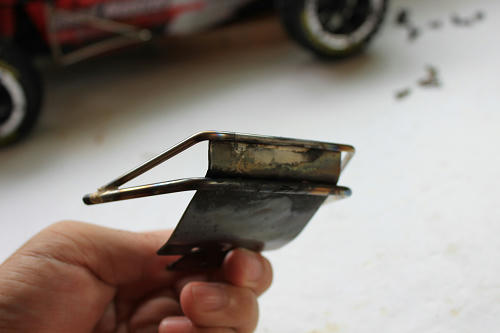

真っ黒な酸化皮膜を削り落として、

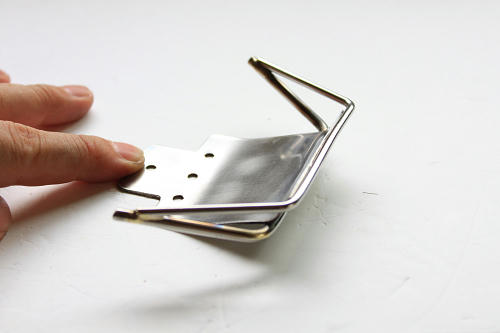

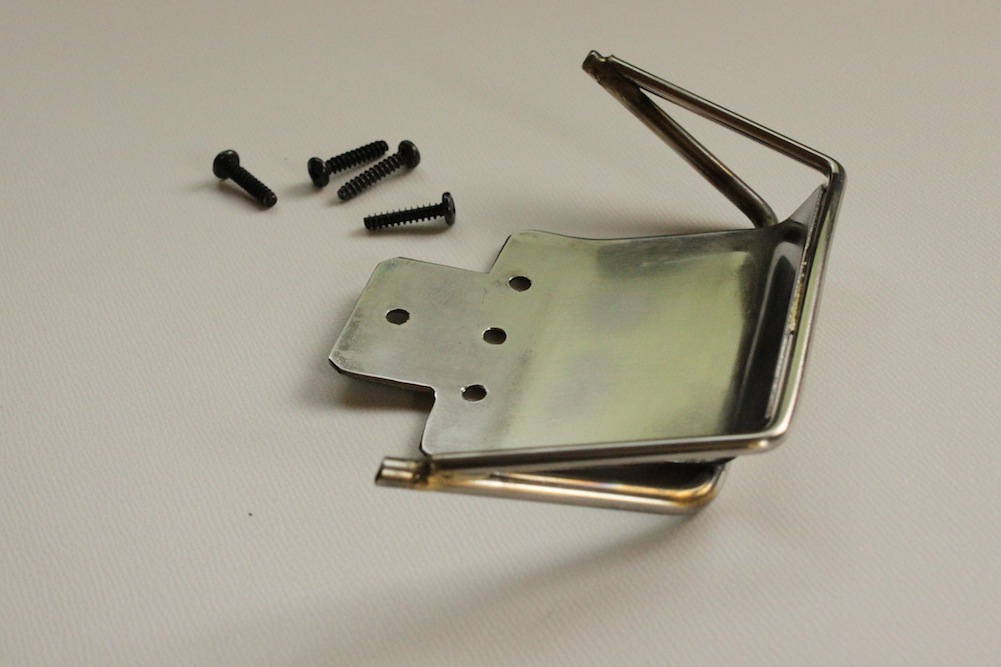

完成です^^
汗かくわ~。

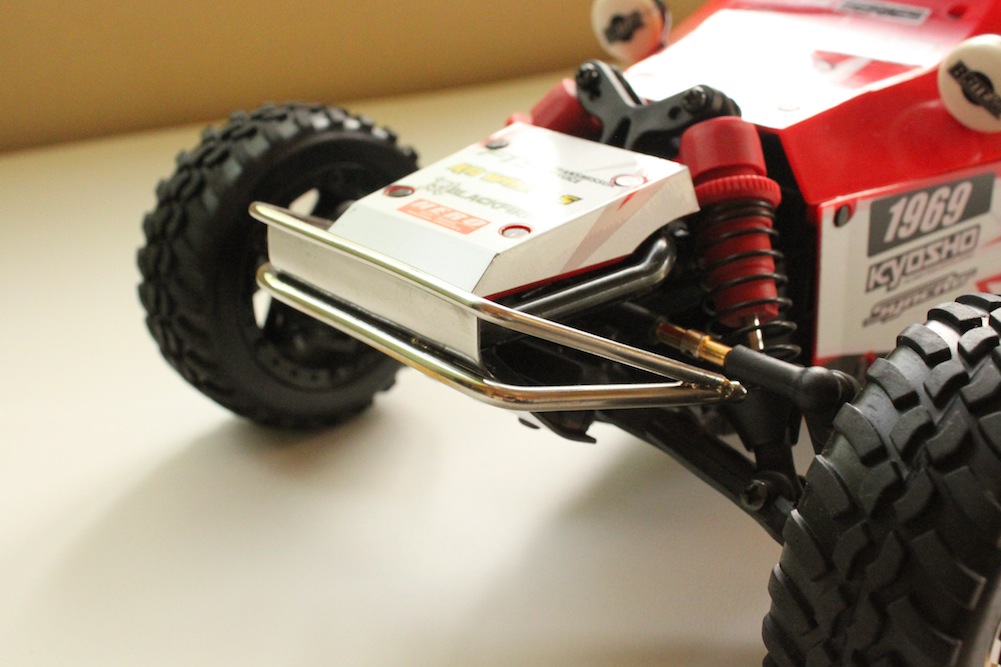

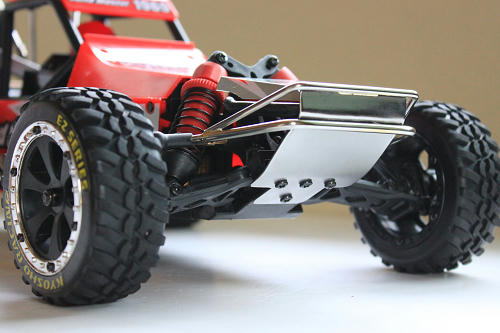

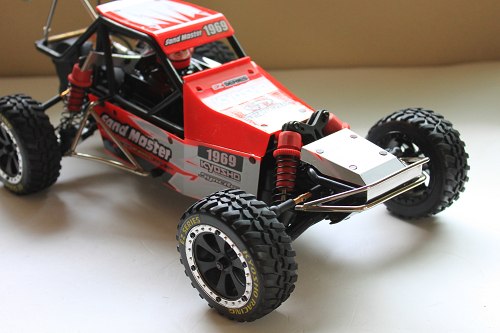

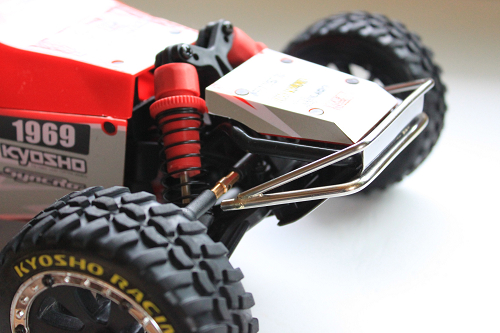

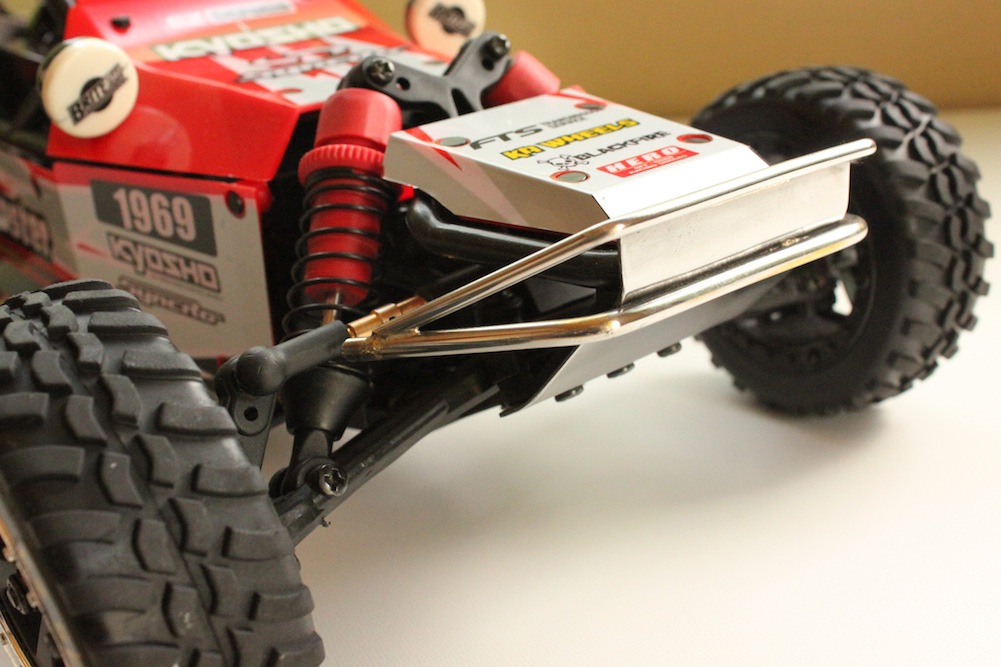

シャーシに搭載。
この瞬間、いつもウホッ!って喜びます(笑)

バンパー自体の仕上がりには満足(お手本通りに再現できたんで^^)

ただ、
ゴテゴテしてきてません??

調子に乗って自作パーツを導入しまくってるんですけど、
ここで打ち止めにするべきか??

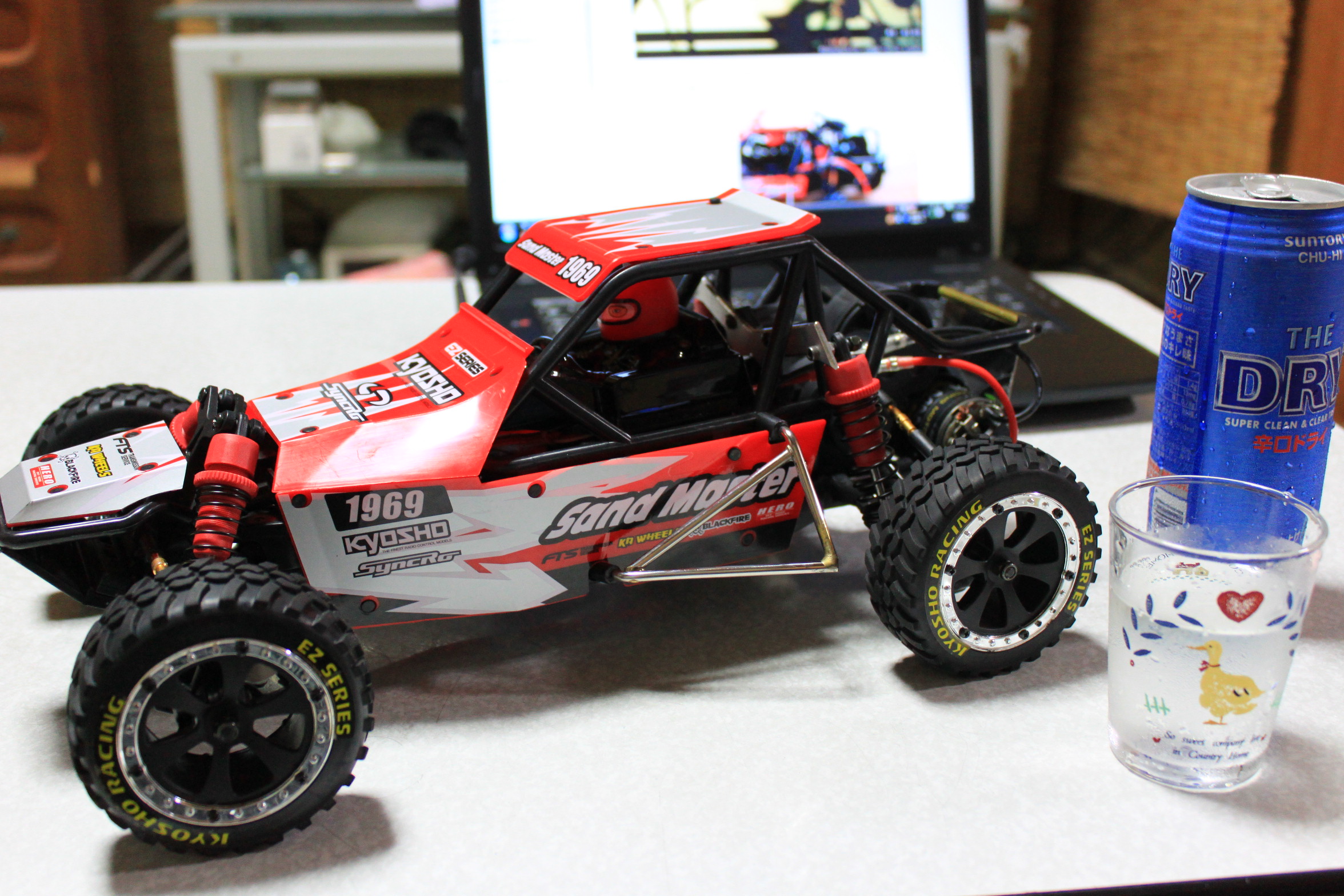

ともあれ、

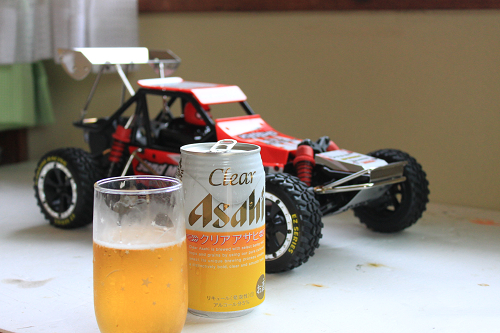

一杯やってます^^

今日も無心で製作に没頭し、
それを眺めて酒を飲む。

ラジが趣味で良かったと思います(笑)

また明日から仕事がんばろー/
(ってがんばれるかな...)

拍手[5回]

アルミ製リアウイングの作り方

またまた、大それたタイトルつけてますが。

この週末はサンドマスターにリアウイングをつけてみようと。
その様子をつづります。

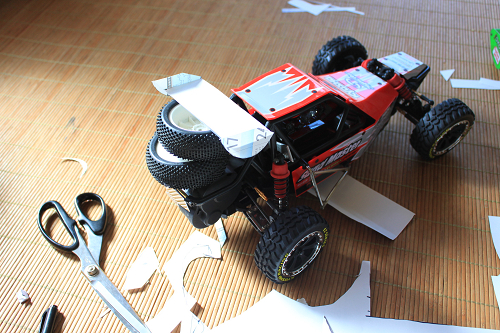

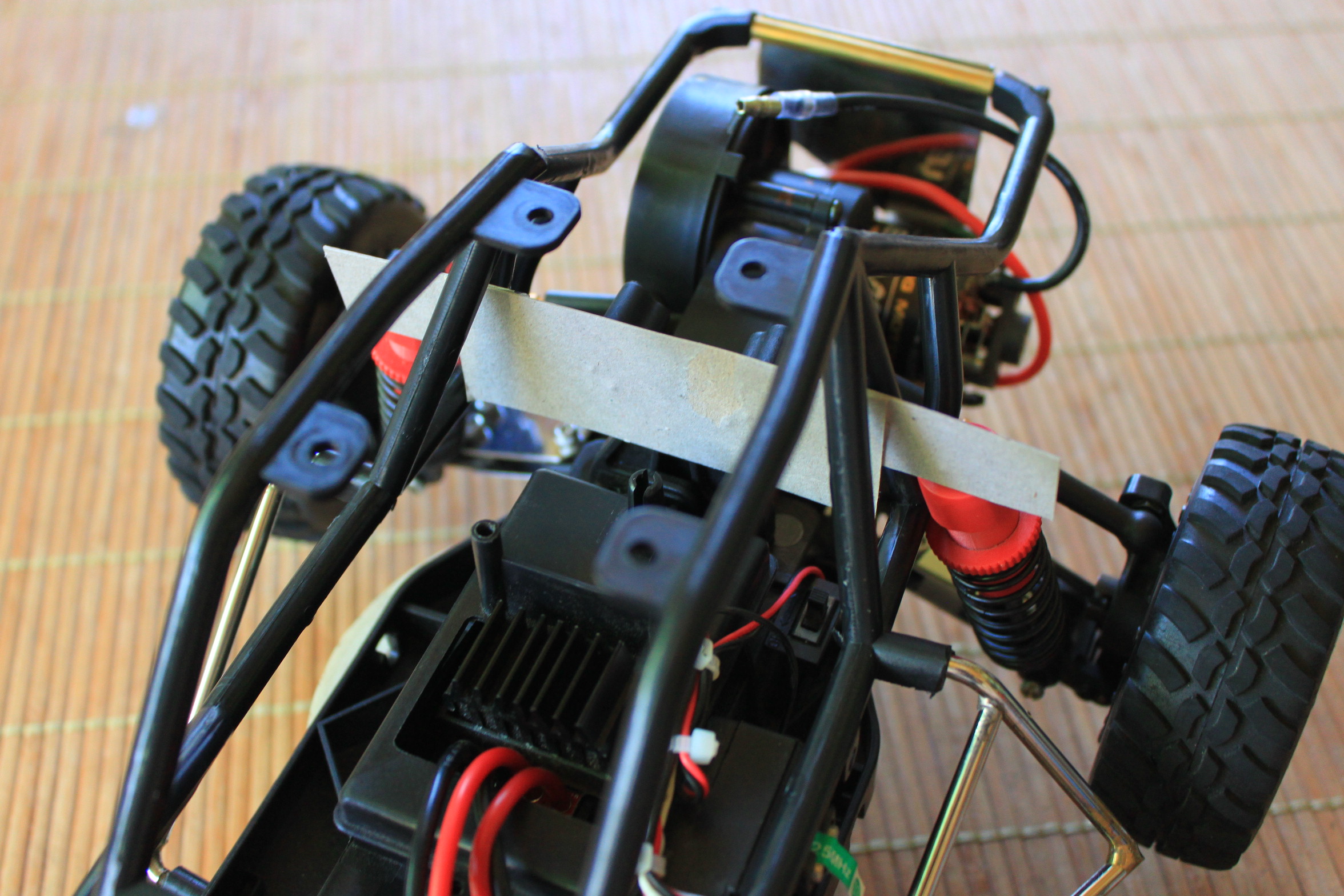

↑↑ まずは、紙でイメージを確認。

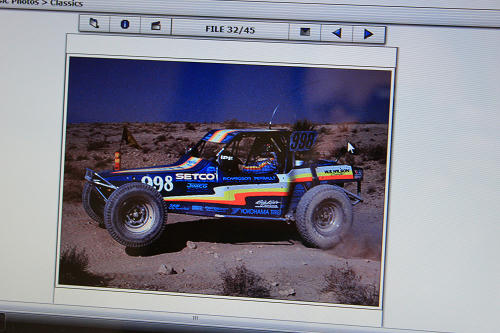

イメージは昔のバギーについてるウイング。
割りとコンパクトめに、高い位置に取り付ける感じで。


作り方ですが。

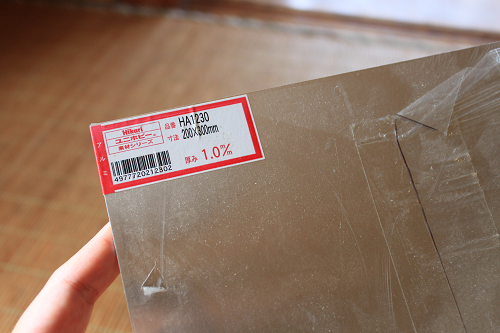

ホームセンターの1mmtアルミ板、安いですよ^^

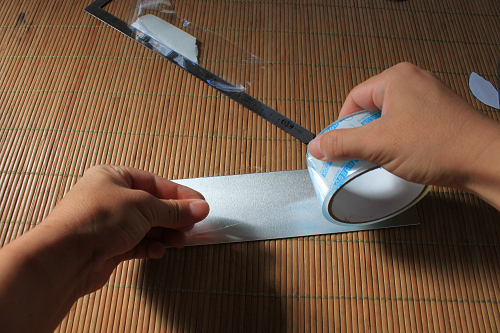

こいつにまずは、
適当なテープを貼ります。

この後行う加工のキズが付かないようにする為の、私なりのノウハウです。

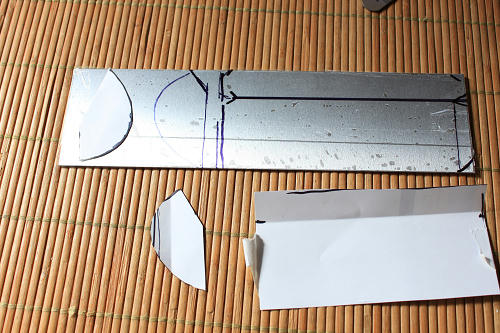

紙の寸法をアルミ板に転写して。

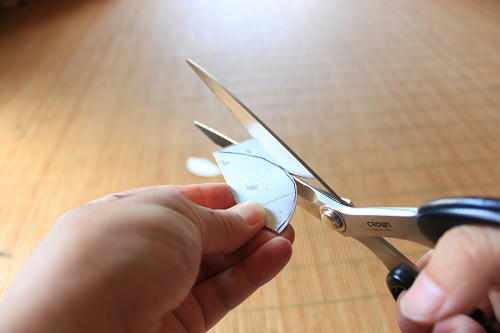

切り出します。
アルミ板って、1mmt位までだったらはさみで切れますんで。

あと、

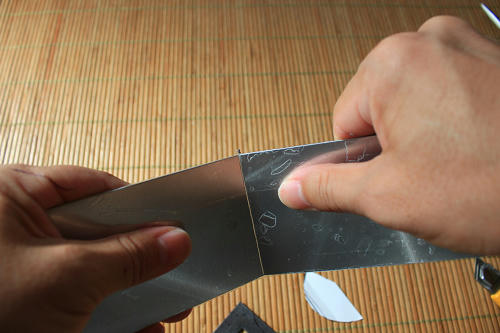

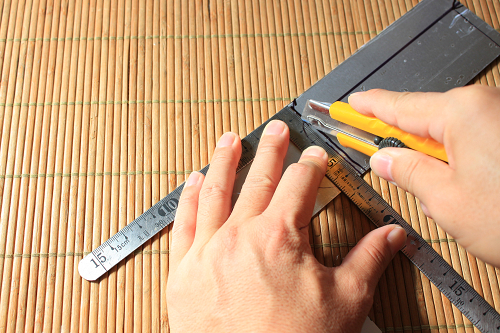

まっすぐ直線で切りたい所はカッターで罫書きしといて、
クキクキすれば綺麗に切断できます。

切断までしなくても、
ちょっとだけカッター入れておけば、
綺麗にまっすぐ折り曲げられるんで。

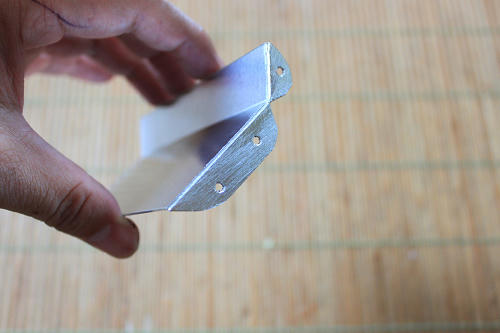

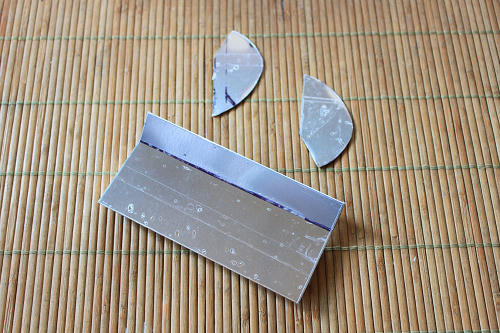

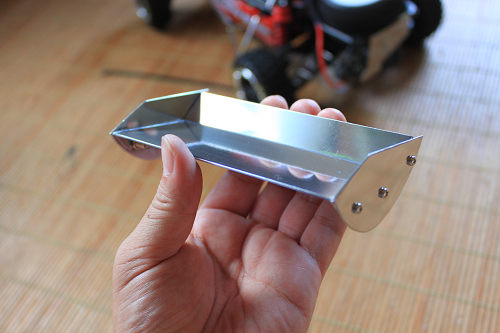

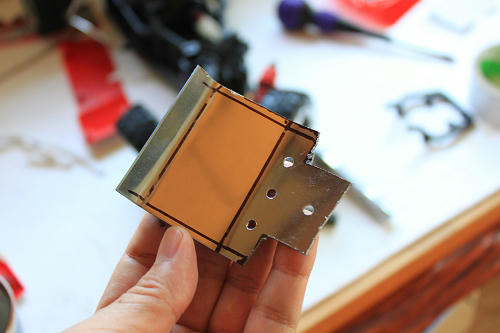

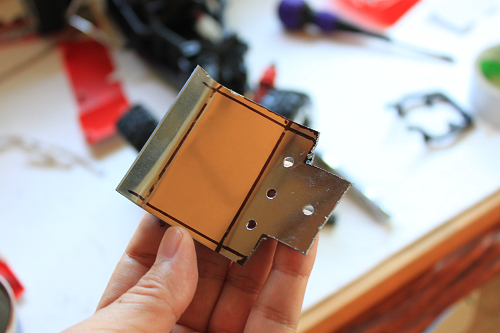

こんな感じで完成^^

こっからサイドプレートとネジ止めするんですが、
その前に、
この面をヤスリがけします。

こうして平滑にしておけばピッタリとサイドプレートが合わさるんで、
仕上がりをきれいにするコツですね。

ここまでの加工が出来たら保護のテープ剥がします。

こん限り磨き込んだら、
完成です。

シャーシへの搭載は、

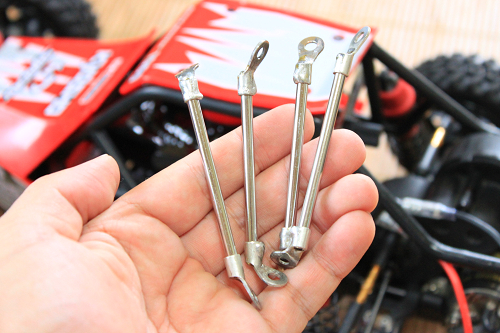

自作バギーと同じく、支柱を作りました。
作り方は自作バギーの章を参照してください。

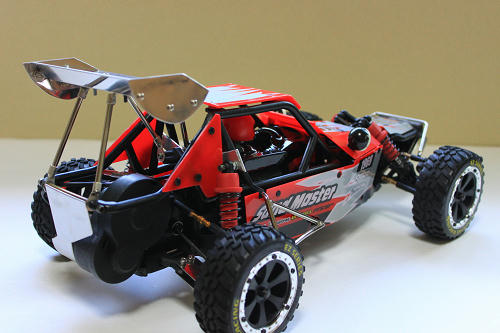

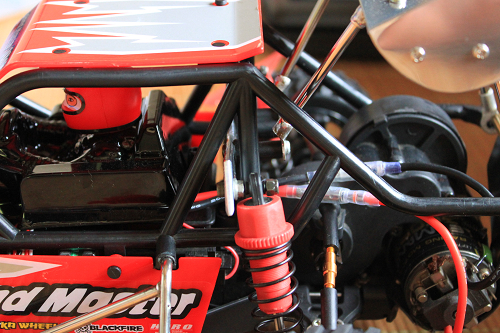

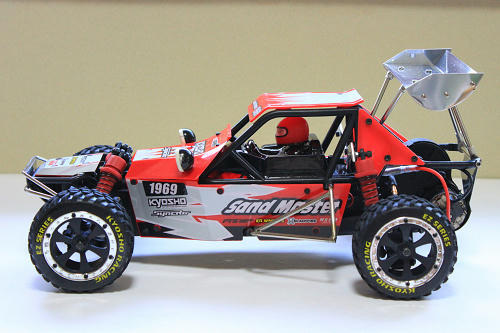

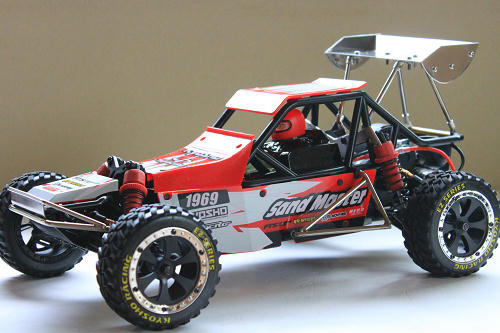

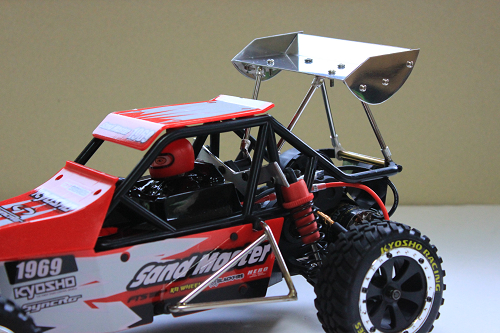

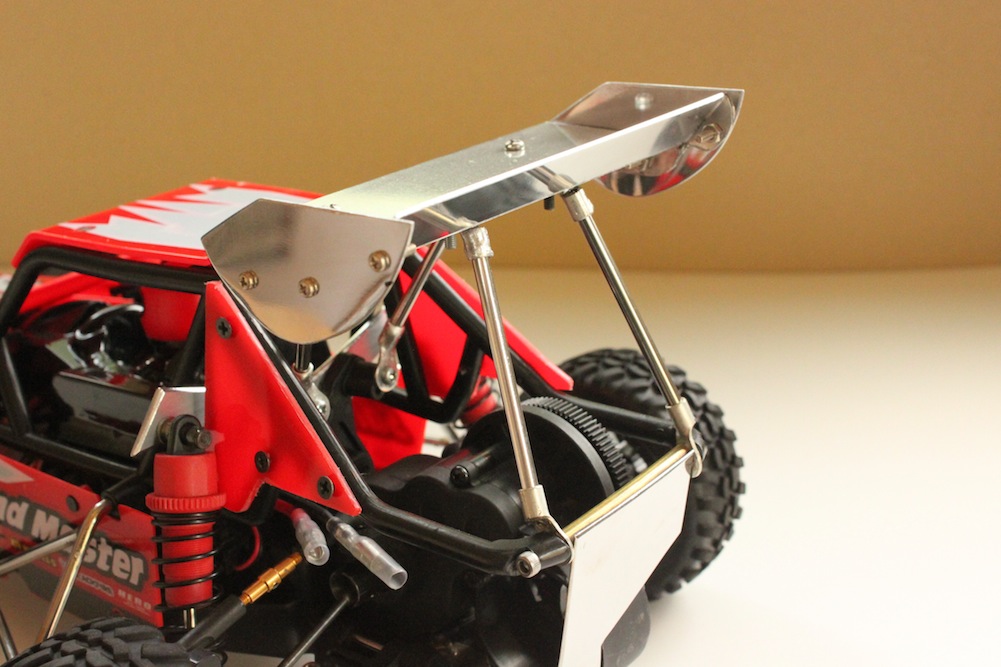

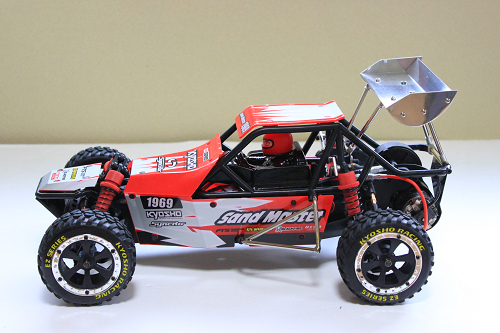

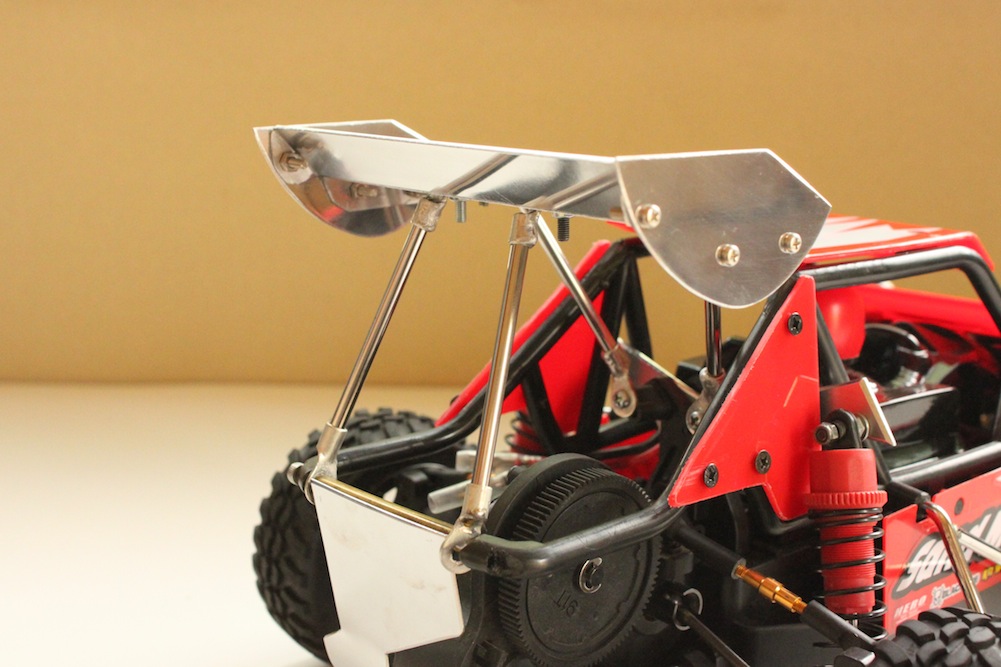

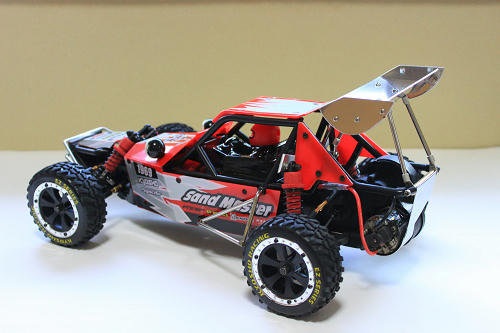

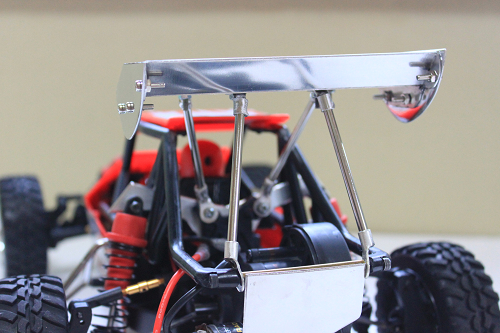

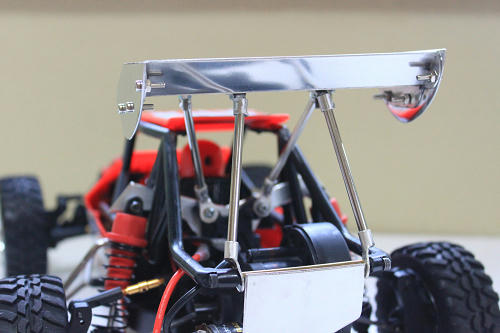

搭載完了。

割りとコンパクトめに、けっこう高い位置に取り付けるのが実車バギーっぽい!
と信じてるんですけどね;

拍手[6回]

リアダンパーステー自作

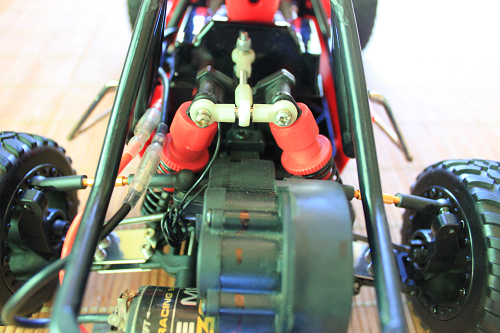

サンドマスターの、リアサス。

なんか違和感があるのがダンパーの取り回し。
ダンパーがサスの根元というか、シャーシの内側に取り回されていて。

デザイン上の意味があるのかも知れんけど、
このせいでバネを思いっきり強くしなければならないとか、
いろんな部品に凄く負荷がかかるんですね。

ダンパーステーがフニャンってなるのは、
以前プチ改造で補強したんですが。

今日は、
根本的対策として、
ダンパーステーを自作します。

要はダンパーステーを外側に伸ばして、ダンパーの取り付け位置を外に持って行きたいんです。
こうすればバネの強さを弱く出来るし、各部品にも負荷がかからないと思うんですね。

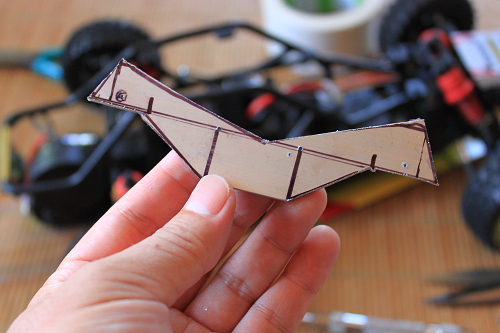

厚紙イメージを、
3mmtアルミ板に転写。
使ったのは自作バギーでも使った建材用のアルミ板(安いので^^)。

コイツを、
ヤスリで形を整えて面取りとかして、
さらに磨き込んで、

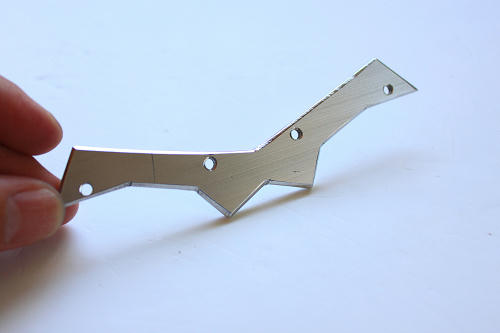

ここまでしました。

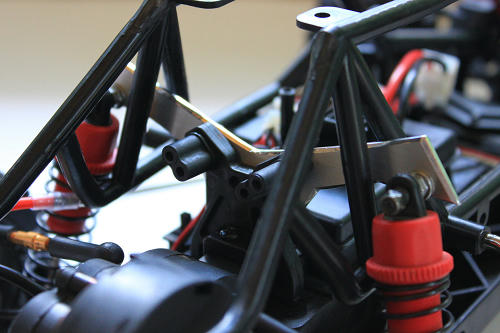

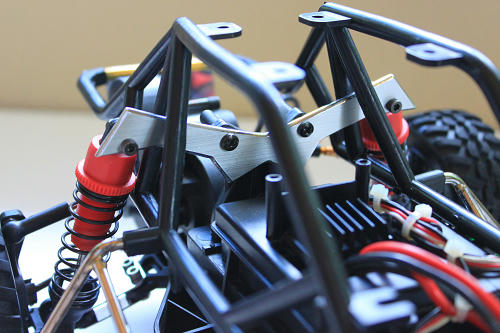

シャーシに組み込んで。

機能的には?
問題ない/

っちゅうか、剛性感はノーマルとは比べもんになんない。
懸念だったオリジナルのリアサスのひ弱さが、完全に払拭できたと思います V

今日もチューハイ飲んでいっぷく^^

拍手[2回]
