得意?の自作、リアバンパー

中古で出回ってるファイティングバギーの大半が折れてるみたいですね、
リアバンパー。

私のも、ポッキリ逝っちゃってます

自称、自作が得意?の私としては今日は腕の見せ所。

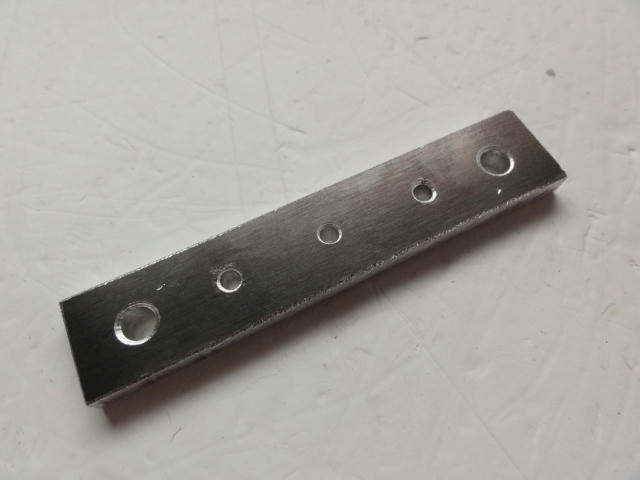

手持ちの5mmtのアルミ板を切り出して、穴開けました。

穴の寸法は厳密に合わせ込んだつもり。
中央の3つの穴はネジ用(3mmФ)で、両端のはサスシャフト用(5mmФ)です。

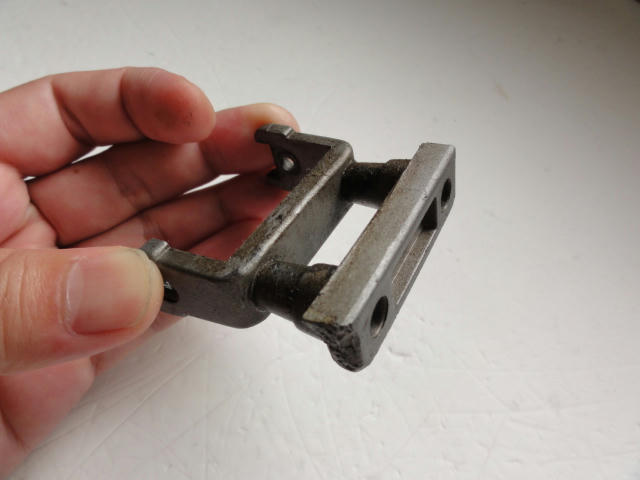

このパーツと、シャーシに取り付ける支柱みたいな部品があればOKなんだけど、
その支柱は、
こーやって調達。
両端折れてたんで、切り取ってもいいかなと...;

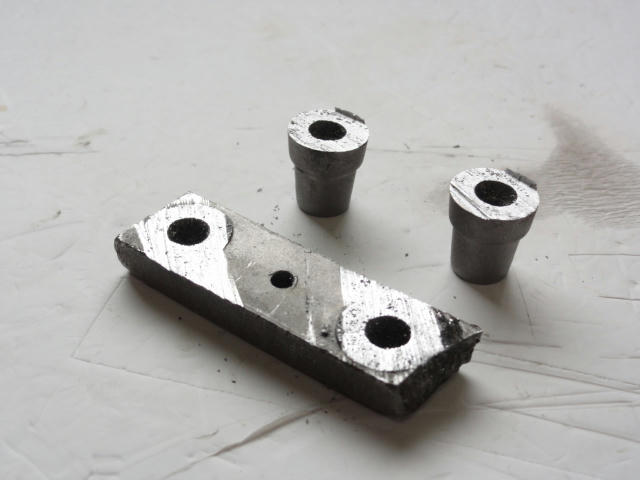

支柱の部分だけ頂きます。

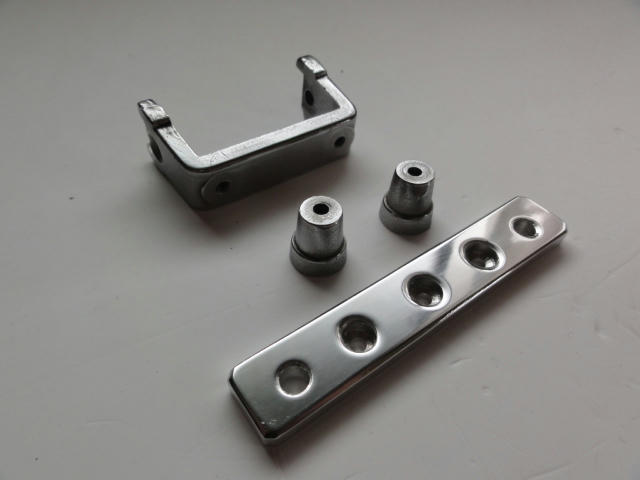

パーツは、磨きに磨いて、
完成ですV
すごい輝き^^

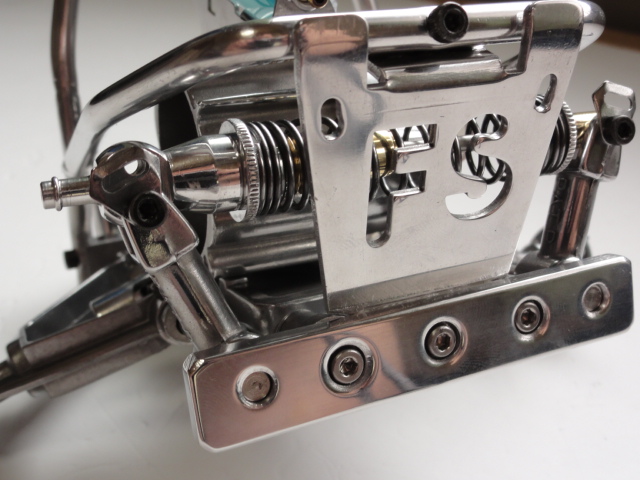

ネジ止めすれば、

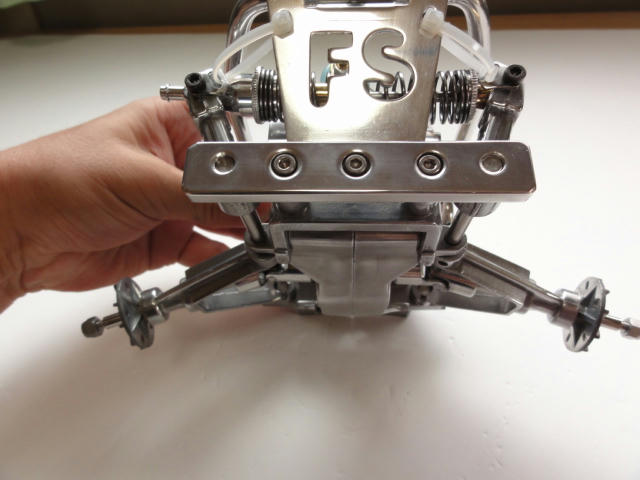

リアバンパーの完成です!
ネジの穴はザグリしてます。
サスシャフトは5mmФでピッタリでした。


ところで、
先日報告したサスアームの位置が左右でずれてる件ですが、
理由分かりました。

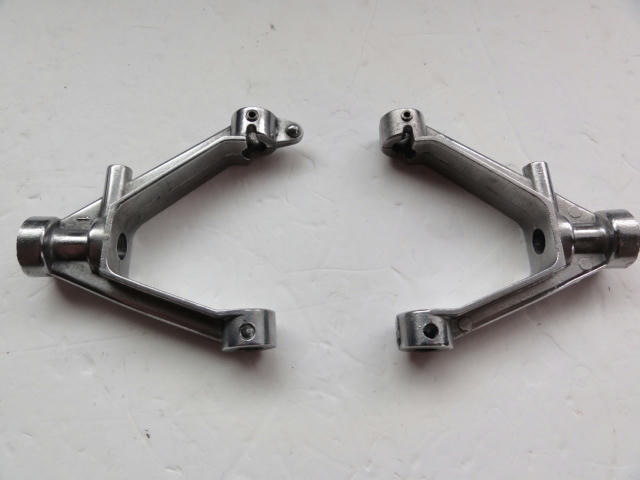

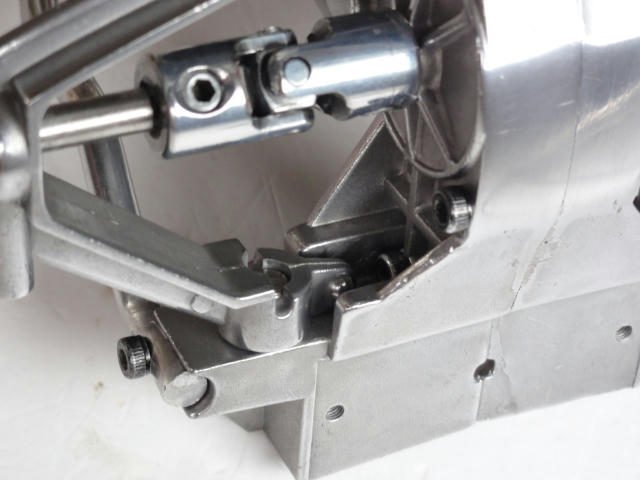

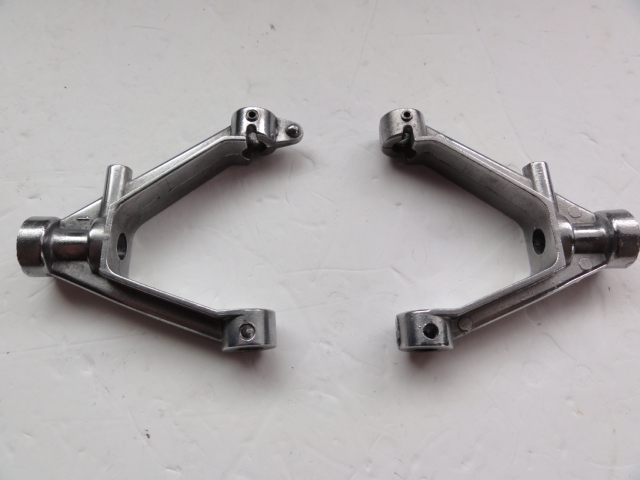

これ、サスアームの付け根に一体整形でストッパーみたいなんがついてるんですが、
これが、
なぜか片側だけについてるんですわ。

どんな事情があったか分かりかねますが、
どうも片方だけバギーチャンプのサスアームがついてたみたいで。
片方だけストロークが規制されてたみたいです。

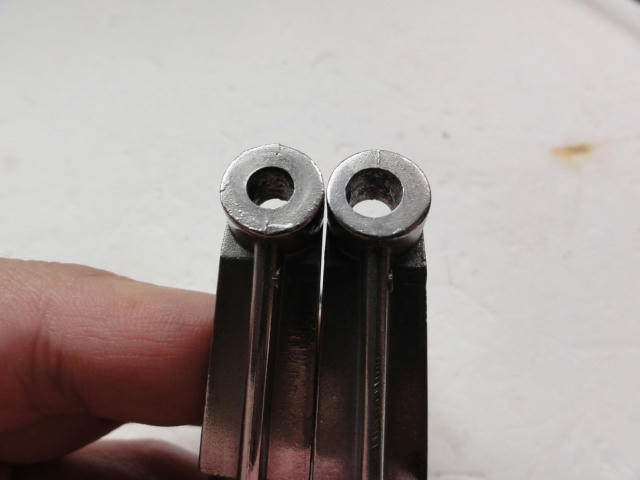

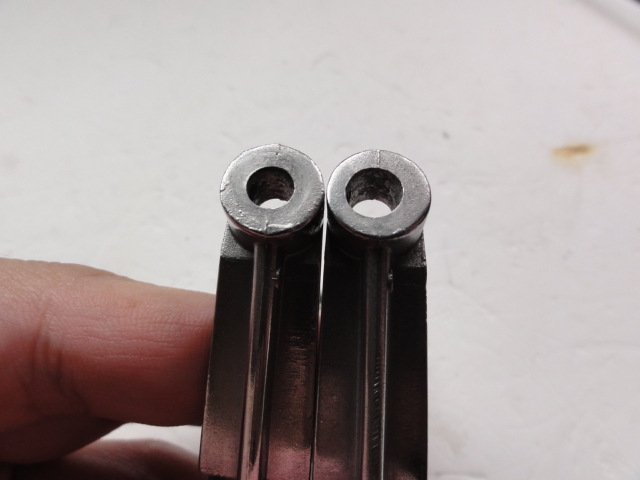

チャンプのサスアームとファイティングバギーのサスアームって、微妙に違うんですね。
上記のストッパーの他、
サスシャフトの穴径がビミョーに違ったりしてます。

ともかく、このサスアームを使うしかないんで、

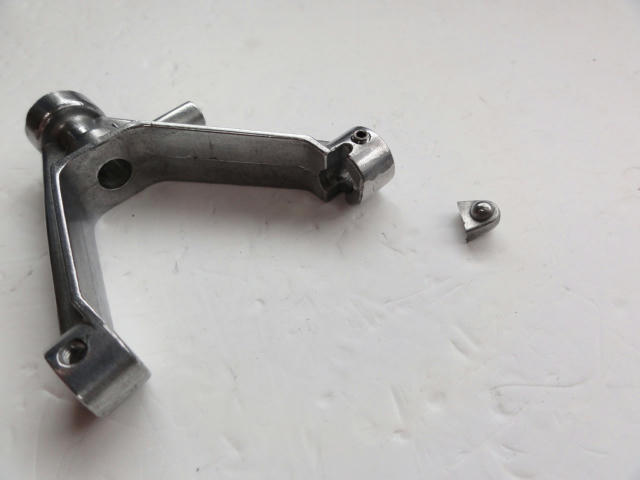

思い切って切りました。

あらためて、サスの具合を調整してみる。

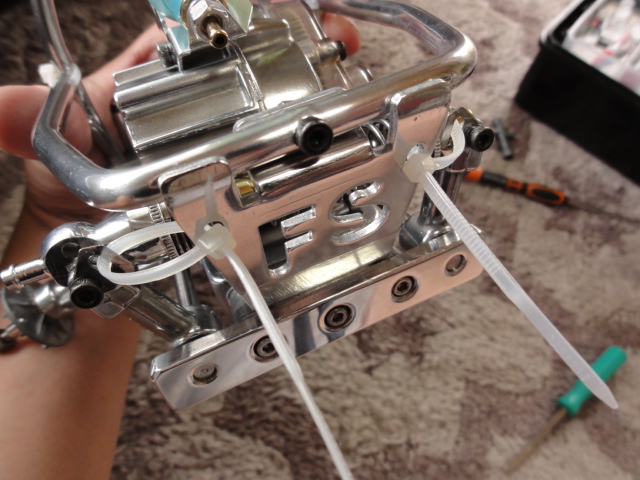

ファイティングバギーのリアサスって、
ナイロンストラップでストローク量調整するんですね!

知らんかった、こんな手ってあり...なんですね;
左右のバランスはバッチリ調整できて、
サスの動きもまあまあOKです。
