DIYてき、ディティールアップ

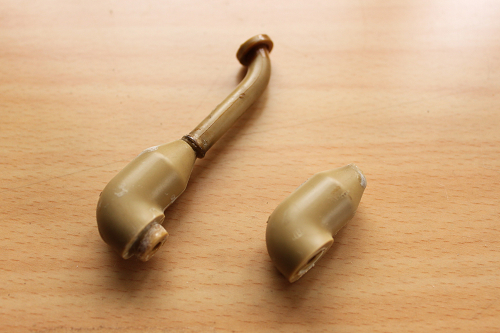

キングタイガーのマフラー、
かたいっぽだけ先が無いんですよね。

自作でなんとかしようと、
部屋中探して、
結果
目をつけたのがこれ

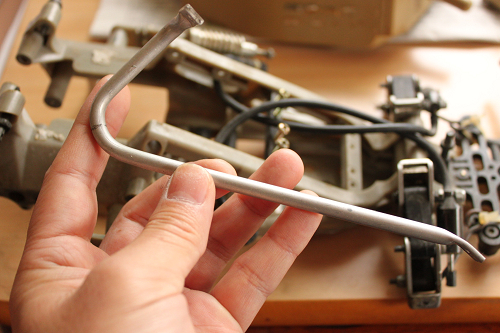

前に友人からもらったマイティフロッグのサイドガード
パイプ径とか曲がり方がピッタリとイメージどおりなんで

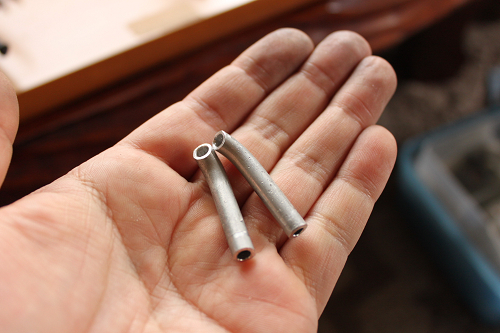

切っちゃいました、ザックリと。

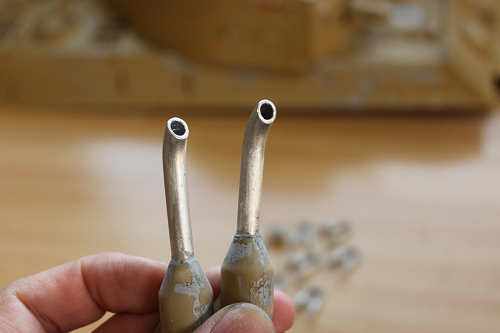

プラパーツと合体。
当時のオプションパーツなんで、貴重品だとは思うんですけど、
リアルなマフラーが出来たんで良かったということにしときましょう^^


続いて、

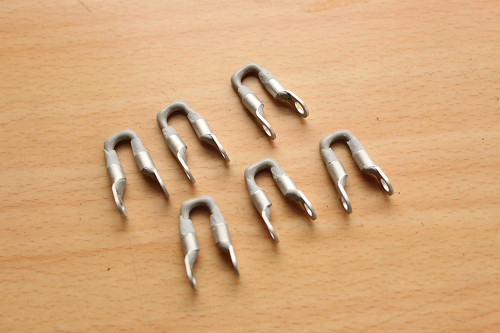

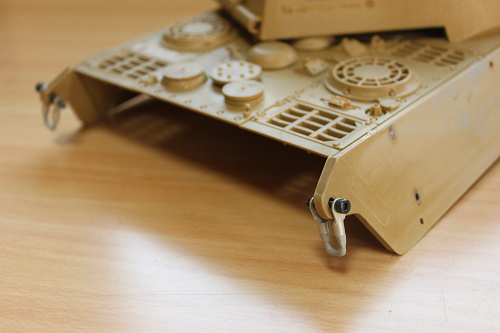

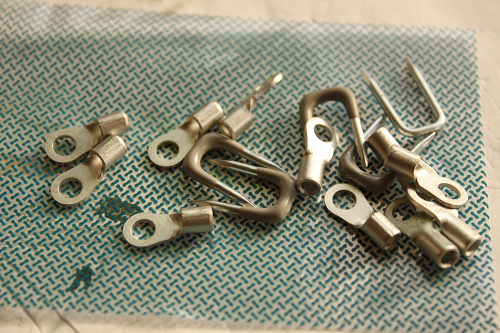

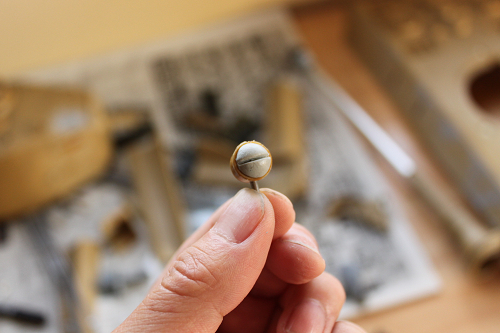

こんな部品(圧着端子と、コード固定用の釘)を使って、

こんなの作りました。

何かというと、
これですわ。
アイデア賞くださいー(笑)

さらに、
同じく欠品パーツだった、
こんなのも自作しました。
実際の戦車で何の部品なのかはよー分かりません(ライト?センサー?)

金属パテいいですわ~^^;

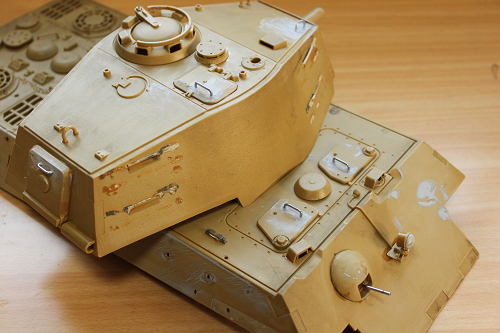

あとは、

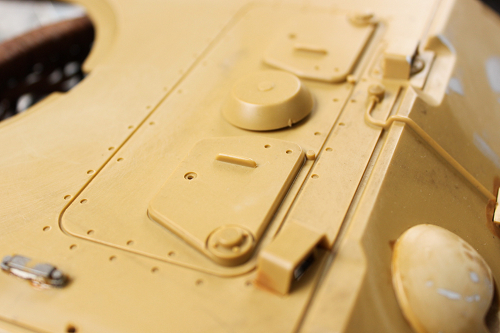

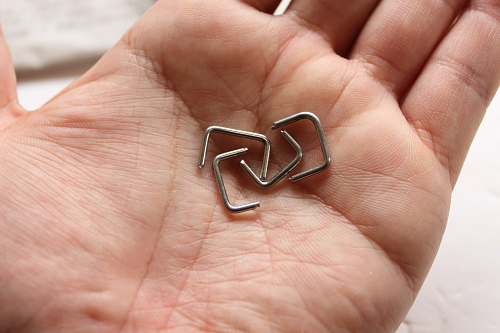

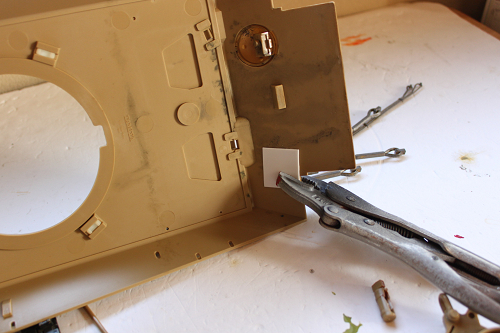

ハッチの取っ手とか、
オリジナルのキットではディティールをはしょってるらしいところの

取っ手を、
自作してシャーシに付けたりしました。

で、今日の作業
完了。

機関銃には、ラジのサスアームでピッタリのがあったんでさしました。


にしても、
地味だわー。

私の場合、手持ちのラジパーツを繰り出して割りと面白おかしく(?)やっちゃってますけど、
こういう地味なディティールアップが戦車プラモの楽しみの本質なんでしょうね^^

拍手[4回]

PR

ラジコンパーツで主砲製作

キングタイガーのボディ、細かいディティールアップとかどーしょーと思うなか。

この主砲。
どーも砲身そのものが短いような気がするんですねコレ...

ネットで検索するとやっぱ短いようで
砲身ごと自作してみようと思いました。

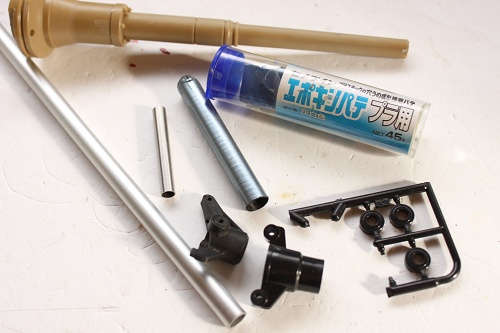

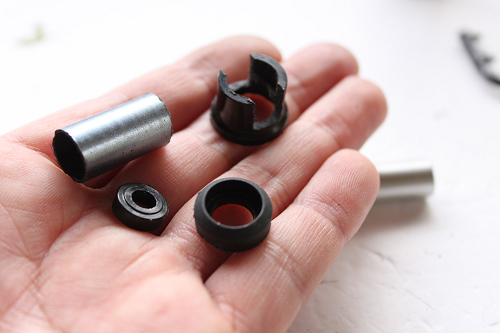

材料は、
これら。
手持ちのパイプ類と、あまったラジのパーツたち。

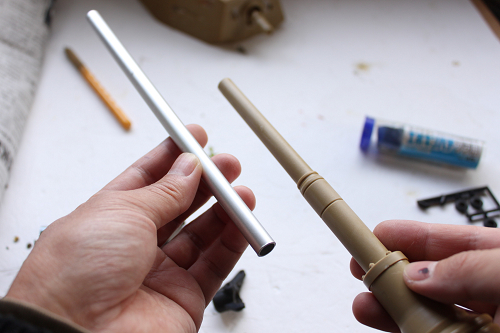

メインの砲身は、
アルミパイプ(外径10mm)。


オリジナルの砲身切り落として、こっちに付け替えますわ。

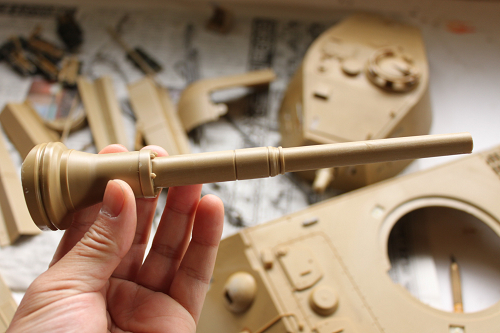

先端の造形部分は、

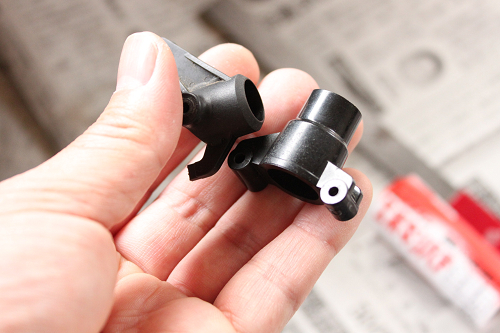

サスのパーツを、

切りきざんで、
(他にプラベアとかも使って)
整形しました。
雰囲気でてますか?^^

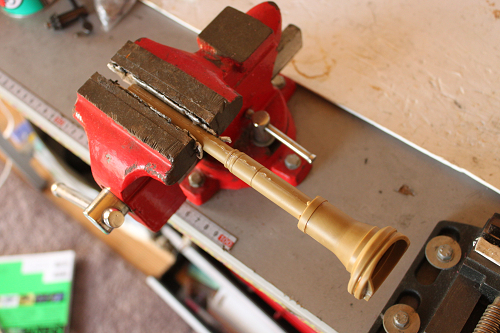

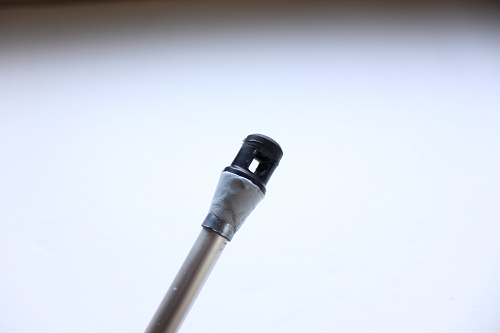

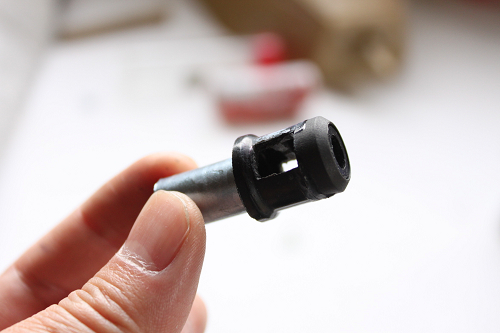

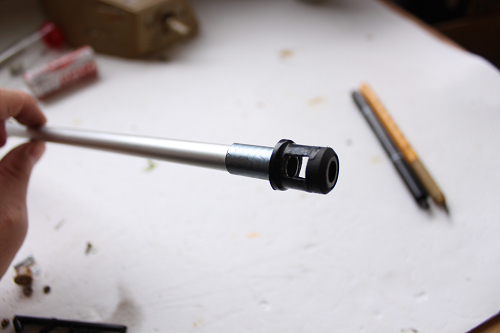

あとはこれを、
アルミパイプに差し込んで、

エキポシパテで肉盛り。
テーパー感が必要でこんなこと。
でも、ちょっといびつなんで、
硬化したあと削って整えようと思います。

‥てなことで、

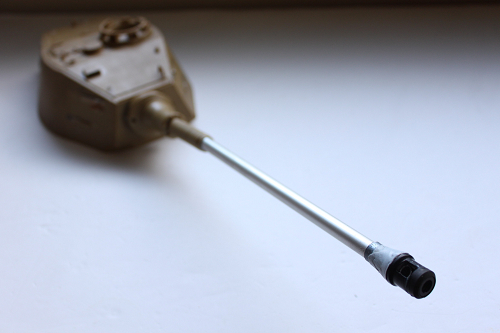

今日の作業完了。

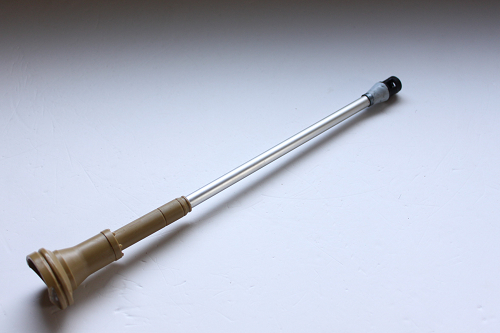

長すぎない...ですよね(汗)

拍手[3回]

タンクのボディ始めてます

キングタイガーのボディ。

まんまプラモデルですけど、これをレストアっちゅうか、綺麗にしないといけません。

結構でかいし...
どうしようかと思いますが。

まずは、

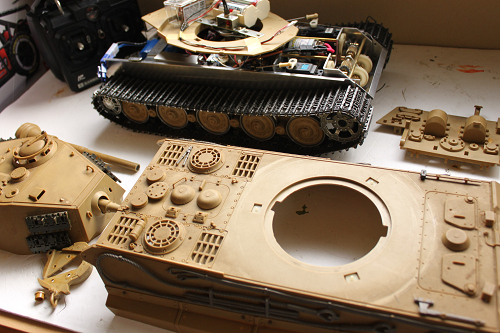

ばらします。

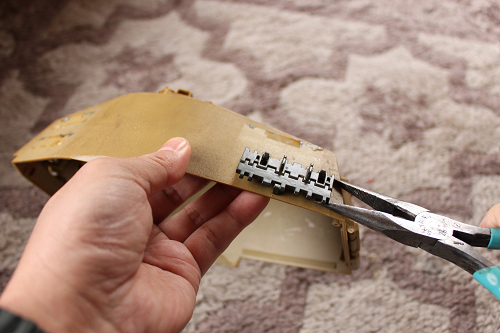

当然、各パーツは接着剤で貼り付けられているんで、
パキッて感じで(強引に!)もいでいきます。

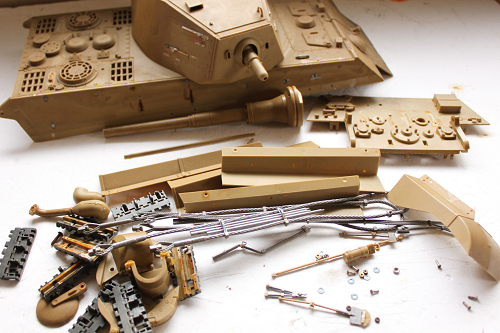

何ヶ所か割ってしまいながらも、
バラシ完了。
スコップ折れました...

このあと、
いったん洗剤で洗って、乾かして。

こっから製作!
なんですけど、
よく分かりません、戦車のプラモの作り方。

部品の組立てと塗装の順番がまず分からんし、
細かいパーツでディティールアップするんですよね、戦車のプラモって。

取りあえずは、

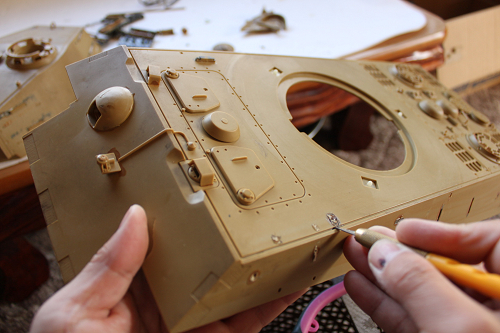

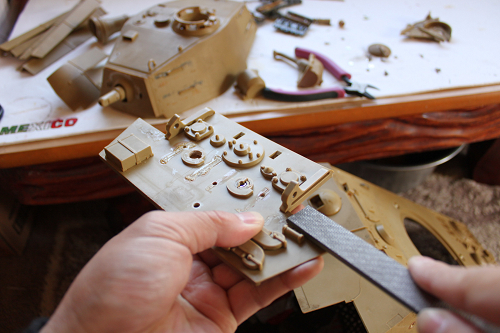

もぎ取ったパーツの跡とか、修正してます。

あと、
ボディの割れてる部分を補修して、
砲塔を接着し直しています。

非常に、地味な内容になってますよね今回(笑)
いちおう作業進めてますよ;

拍手[4回]

30年ぶりの点灯

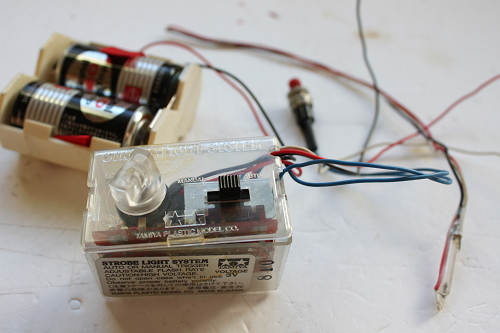

タミヤ ストロボライトユニットです。

この3連休、我が家族は車中泊などして北陸旅行で、
3日目の今日、遅ればせながら私のフリータイムでラジの一日となりました。

さて、タミヤの年代もの↑↑
砲台、発射!的なイメージを出すためのストロボライトユニットです。

今現在、こんな部品があるのか分かりませんが、白色LEDも無い当時、渾身の一品なのは間違いないでしょう。
フタバのアンプと並んで、このライトがつくかどうかが...今回のレストアの超重要事項です。


では、

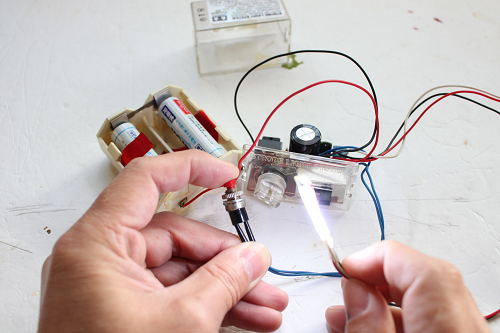

点灯してみますよ...
オオーッ!!
ついた!!


素晴らしいです、保存状態。


この瞬間、今日のレストア作業、半分以上終わった感じです(良かった~^^;)
もしつかなかったらどうしようもないんで。

私が出来ることといったら、
部品を磨くことぐらい。

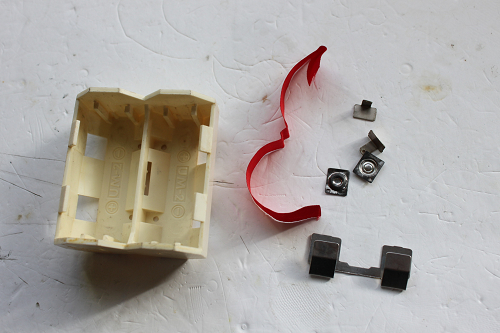

この電池ボックス、タミヤのなんですね。
ちゃんと磨かせていただきましたよ。

ストロボユニットも、箱だけは磨きましたよ(笑)


さて...

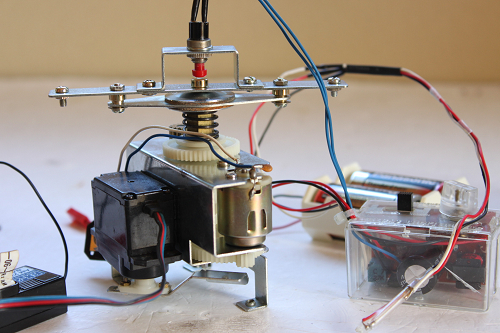

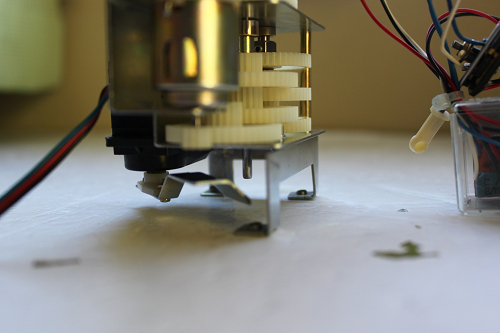

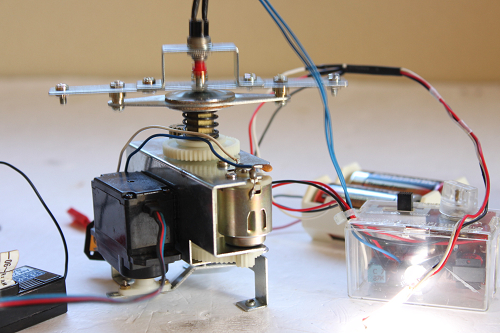

このストロボを点火する機構がそーとー凝ってまして。

サーボで、
砲台回転ユニットの支柱を押したら、
その先のスイッチを押すっていう。
なんか他にイイ方法あったんじゃねー??
って思ってしまいそうな、構造。

なんか調整難しそうだけど...

上手くいけば、
これが、
こうなって、点灯します。


さあ!
これで全てのメカが動くことが確認できたんで、シャーシに乗っけていこう!

が、
これが結構
めんどくせー!

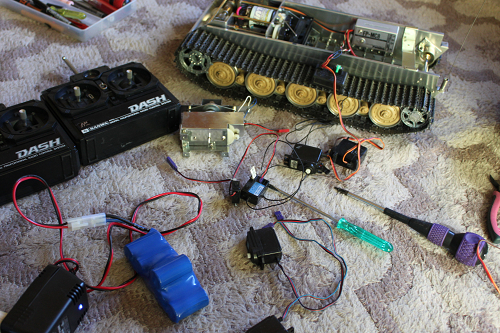

駆動用のバッテリーと別に砲台回転用とか、ストロボ用のバッテリーもいるし、
当然、私4チャンネルの送信機なんか持ってないんで、受信機2つ持ってきたりで...

まじで3時間かかって、

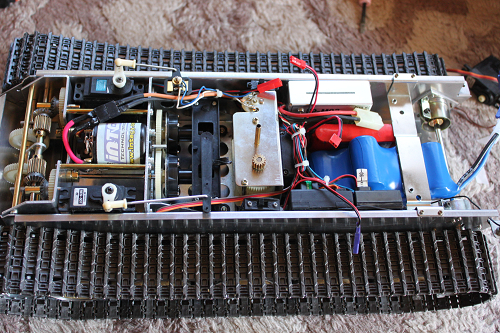

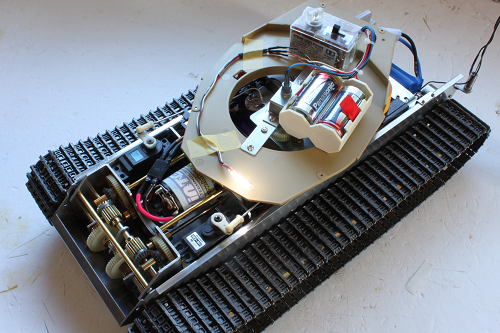

搭載完了です。

サーボ3個に、受信機2個、
あと、バッテリーも2個...。

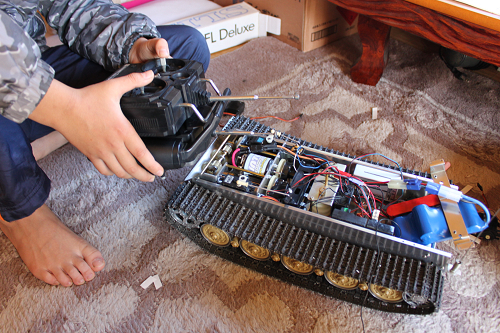

ちなみに、送信機は、
こうやって2台重ねて使います...


操作性には過大な難がありますが、

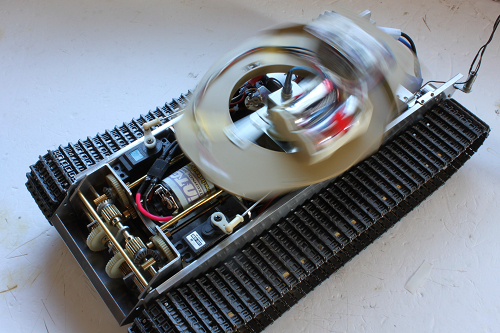

車体の動作的には、なんとかOKっぽい。

砲台回転も。


ストロボ点灯も^^

いいと思います。




※2012.11.30記事追加

craftさんにコメントして頂いた内容に応えます!


キングタイガーの重量、
扱ってる感じ、めっちゃ重い気がするんですが。

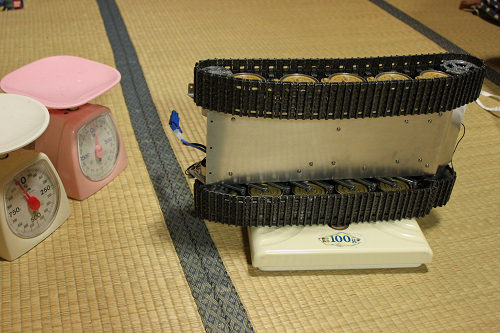

量ってみました。

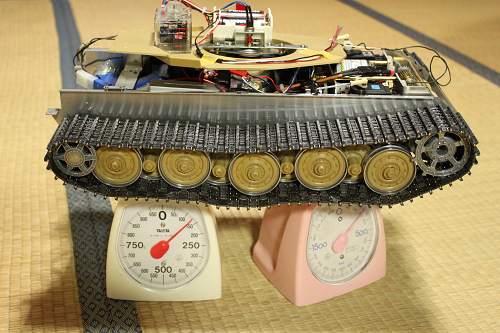

料理用の秤2つで。

が、
2つとも振り切ってしまって...
重っ。

自作バギーはこの方法で量れたんですけどね。

で、急遽

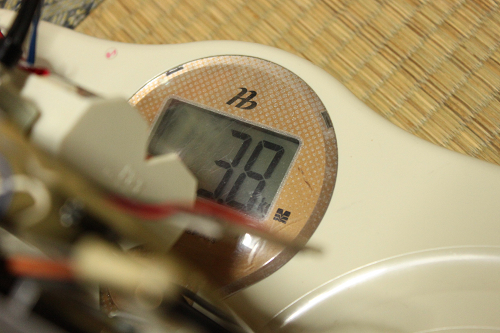

体重計にバトンチェンジ。

あられもない姿になってます(笑)

3.8kgでした。

ボディをつけたら、総重量4kgいっちゃいそうですね。

拍手[6回]

砲台回転! ...のギア

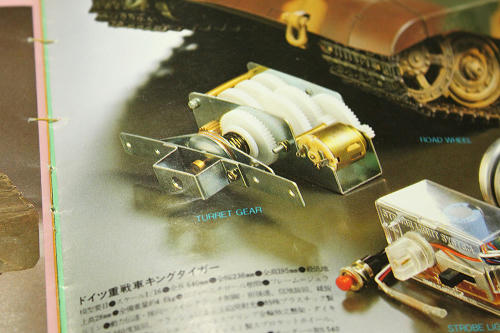

当時のタミヤのカタログ。
TURRET GEARと書かれてるのが砲台回転のギアユニットです。
このキットの目玉商品の一つですな。

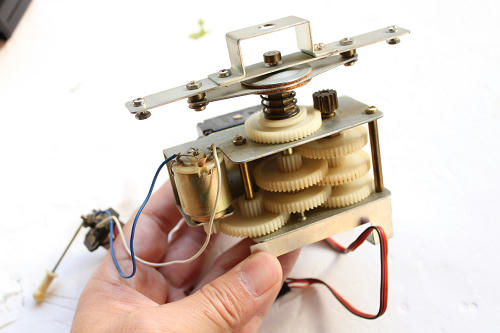

実物は、
これ。
小さいモーターを何枚ものギアで減速する構造のようで。

現代のラジコンカーの基準からするとギア数は少ないほど良い!
そんな考え方からすると異様な光景ですね。

高速回転してる砲台を見たくは無いですけど(笑)

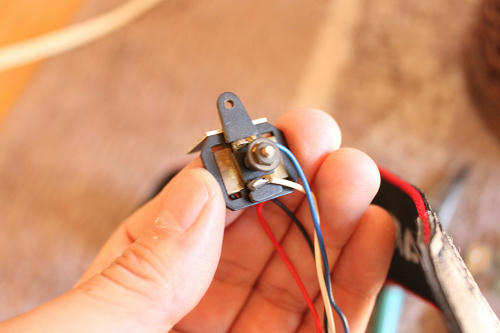

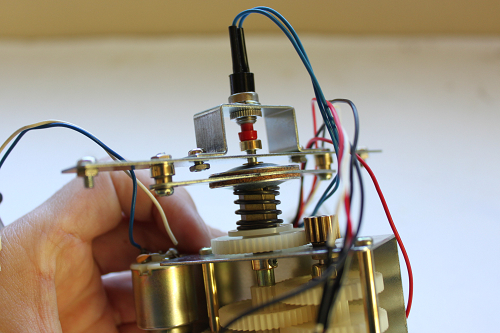

スイッチは
単純な構造。
モーターと電池ボックスのプラスマイナスをサーボで切り替えるだけのものです。

あと、
このスイッチ用のサーボとは別のサーボが付いていて、

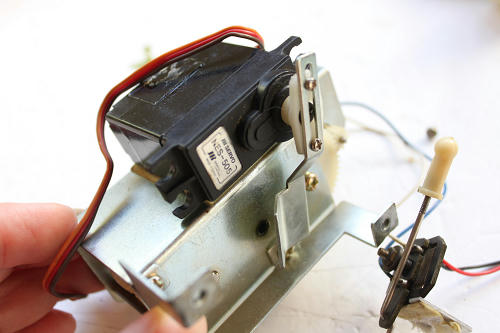

ギアボックスの裏に貼り付けられてるこのサーボ。
その先の部品も含めて、
何のためのサーボか分からん!!

※ってこのサーボの役割はあとで分かったので、次回お知らせします。

さて、

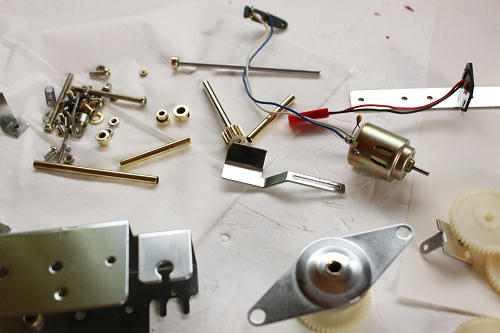

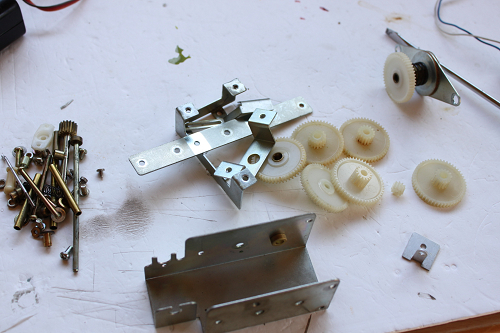

分解と、

清掃が終わり、

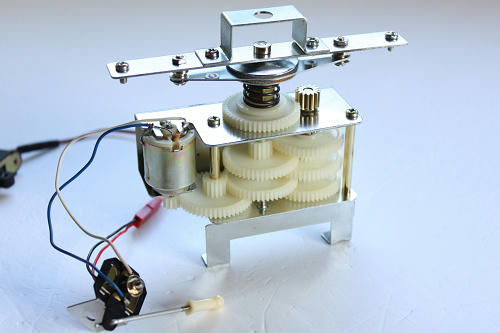

組立て完了です。

カタログのような当時の真っ白なギアには戻らんかったけど、
真鍮をしっかり磨いたおかげで高級感出てるでしょ^^

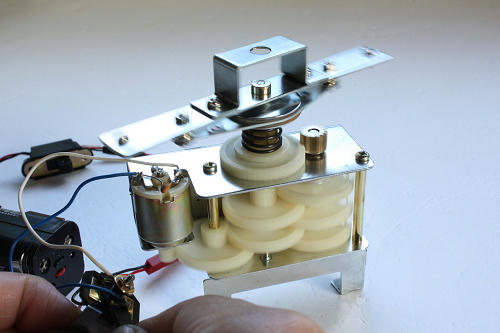

乾電池をつないで動作確認。
ジャーーーー
って唸るようなすごい音量で、
回りました。
‥大丈夫???

回る速度はいい感じ。
個人的にはカリオストロの城の時計塔を思い出してしまいました^^

拍手[2回]
