アルミ製リアウイングの作り方

またまた、大それたタイトルつけてますが。

この週末はサンドマスターにリアウイングをつけてみようと。
その様子をつづります。

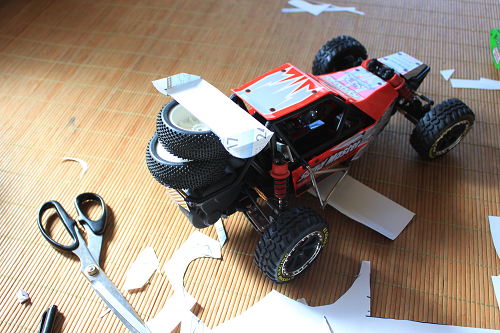

↑↑ まずは、紙でイメージを確認。

イメージは昔のバギーについてるウイング。
割りとコンパクトめに、高い位置に取り付ける感じで。


作り方ですが。

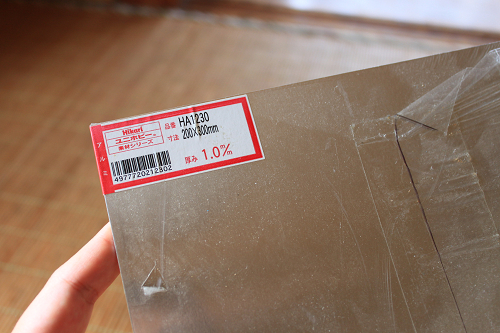

ホームセンターの1mmtアルミ板、安いですよ^^

こいつにまずは、
適当なテープを貼ります。

この後行う加工のキズが付かないようにする為の、私なりのノウハウです。

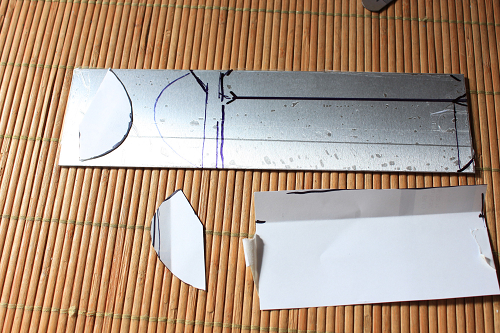

紙の寸法をアルミ板に転写して。

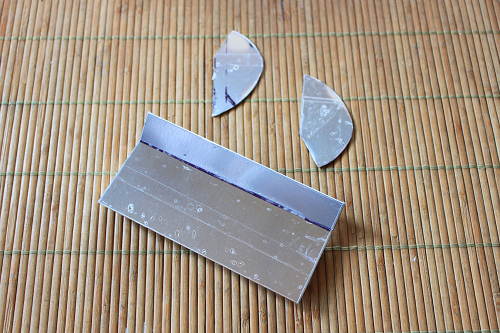

切り出します。
アルミ板って、1mmt位までだったらはさみで切れますんで。

あと、
まっすぐ直線で切りたい所はカッターで罫書きしといて、
クキクキすれば綺麗に切断できます。

切断までしなくても、
ちょっとだけカッター入れておけば、
綺麗にまっすぐ折り曲げられるんで。

こんな感じで完成^^

こっからサイドプレートとネジ止めするんですが、
その前に、

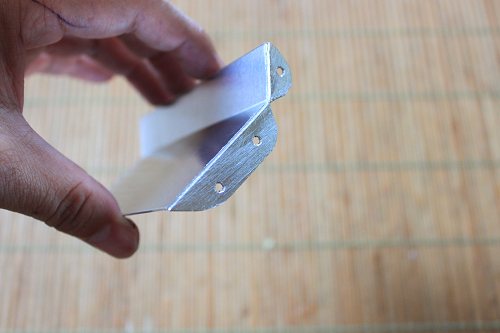

この面をヤスリがけします。

こうして平滑にしておけばピッタリとサイドプレートが合わさるんで、
仕上がりをきれいにするコツですね。

ここまでの加工が出来たら保護のテープ剥がします。

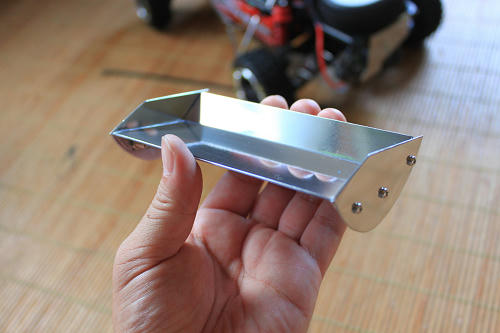

こん限り磨き込んだら、
完成です。

シャーシへの搭載は、

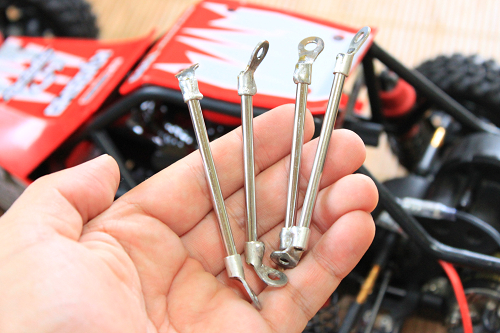

自作バギーと同じく、支柱を作りました。
作り方は自作バギーの章を参照してください。

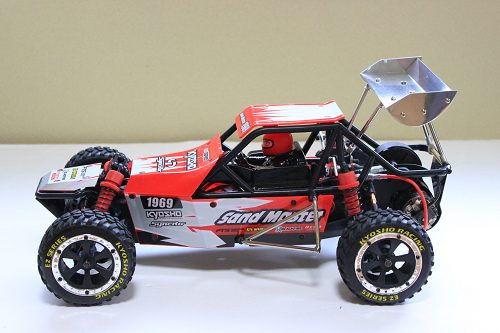

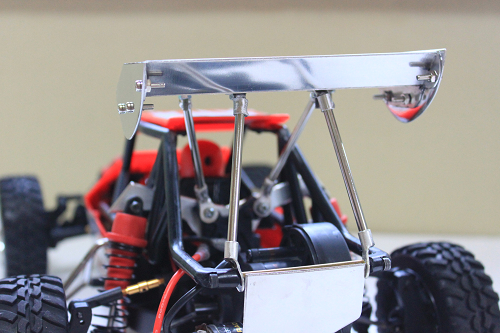

搭載完了。

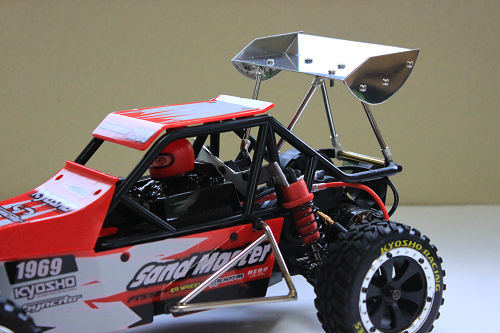

割りとコンパクトめに、けっこう高い位置に取り付けるのが実車バギーっぽい!
と信じてるんですけどね;
