バンパー自作の続き

昨日と今日でバンパー製作の続きしてます。

鉄板のほうは何とか出来たので、棒の部分をどんな形にするか思案中。

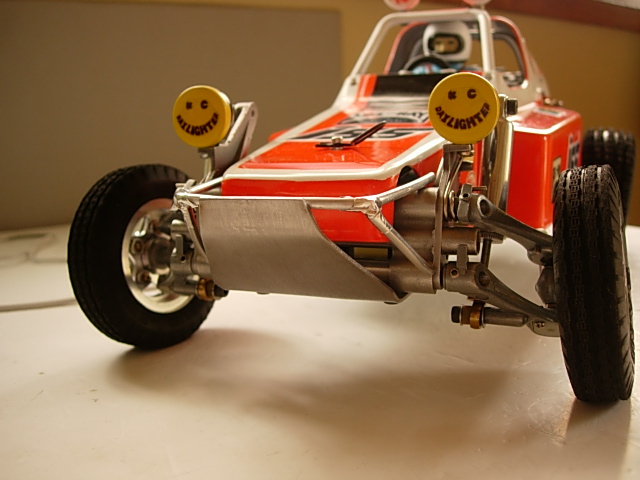

アルミ棒でダミーを作ってイメージ確認。
純正のバンパーみたいに横一文字のタイプをイメージしてたんですが、
実車の写真を見てると、あまりそういうの無い。
ボディ先端部だけをガードする、ショートタイプが主みたいです。

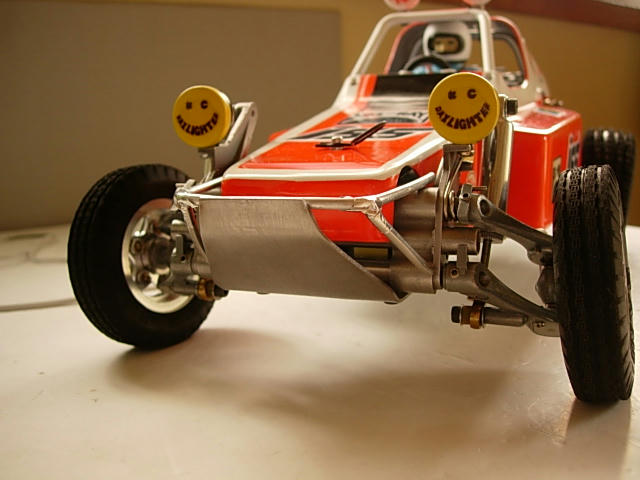

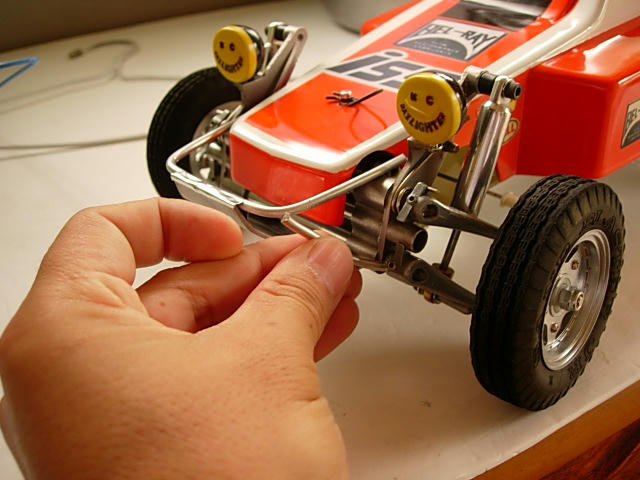

ということで、ショートタイプで雰囲気確認。

あれ?コレって、どっかで見たことある...。
コレだ...
こんな近くにお手本があったとは...(汗)

という訳で、ここからはこのお手本を見ながら作業します。

棒の材料は真鍮パイプを使うつもりだったけど、少し細いし曲げ加工も出来ないので、
別の材料を探しました。
また百均で見つけてしまいました。

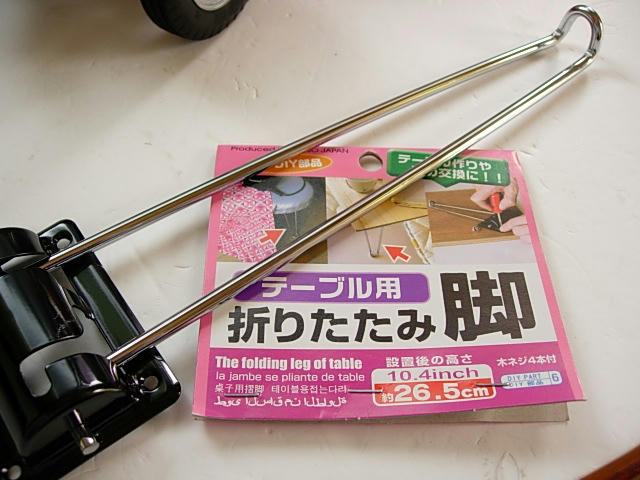

アイロン台とかの脚。
こんなの単品で売っているんですね~。

毎度の事ながら、本来の目的でないところに使っちゃうのが申し訳ないなと思いつつ、
コイツを加工していきます。

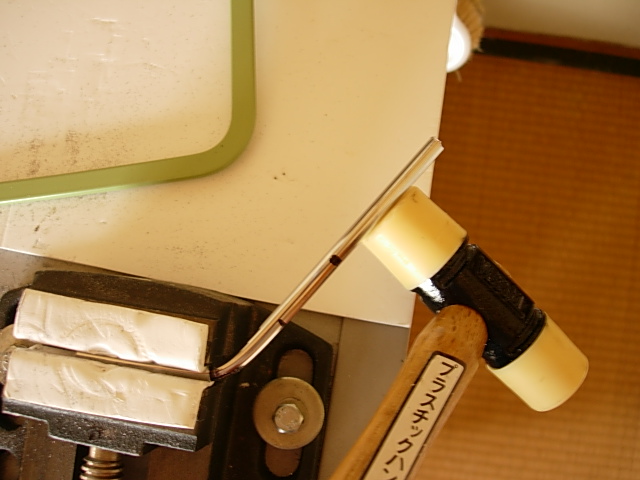

切り取った脚をまず曲げます。
さすがに手では曲げられなかったので、プラハンで叩いてます。
続いて、
形を整えます。

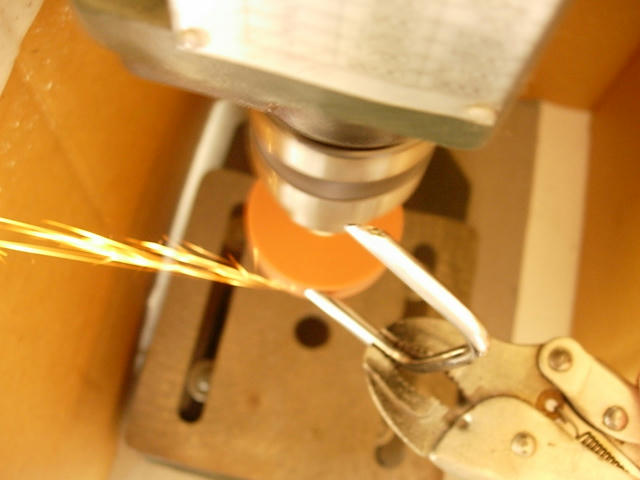

棒ヤスリで削るのは気が遠くなりそうなので、
砥石をボール盤につけて研磨する作戦です^^)

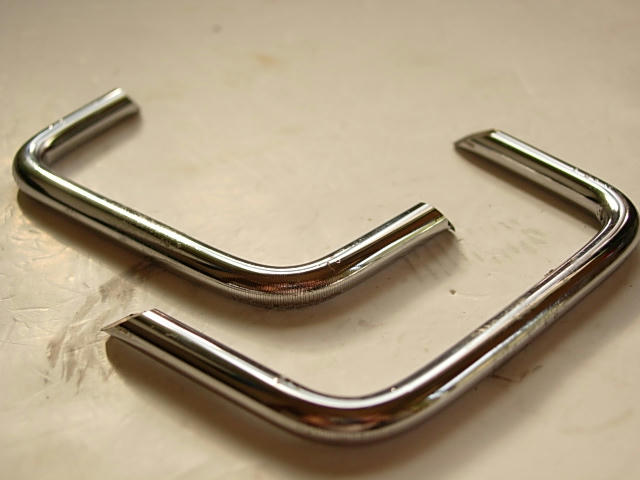

ここまで出来ました。
いい感じです^^)

ここから本番。
ロウ付けです。

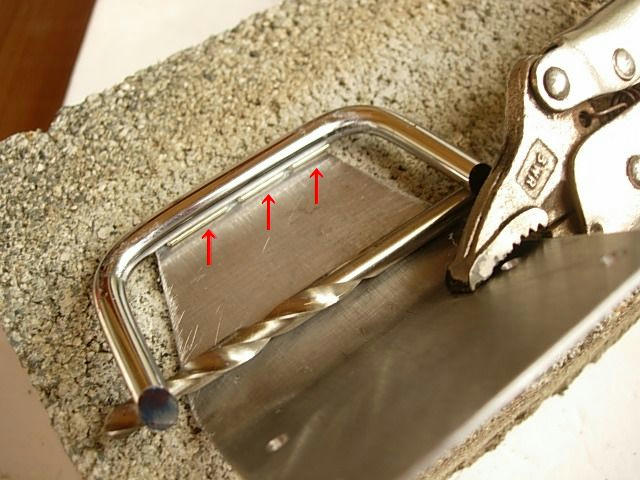

私のやり方は、あらかじめ切り出したロウをこんな感じで部品の上に置いとく方法です。
当然、フラックスも塗ってあります。
‥そして、

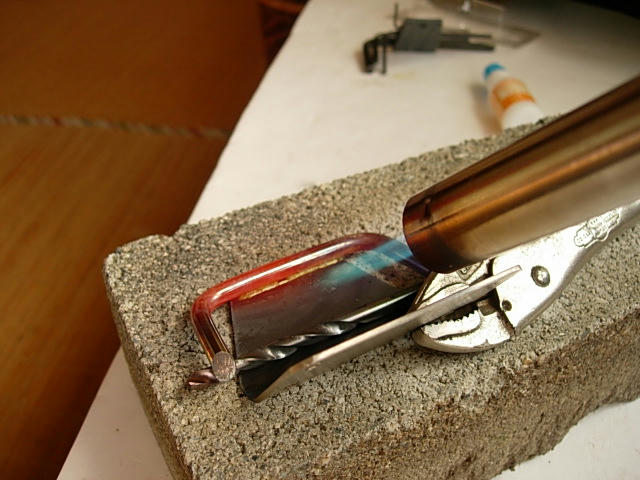

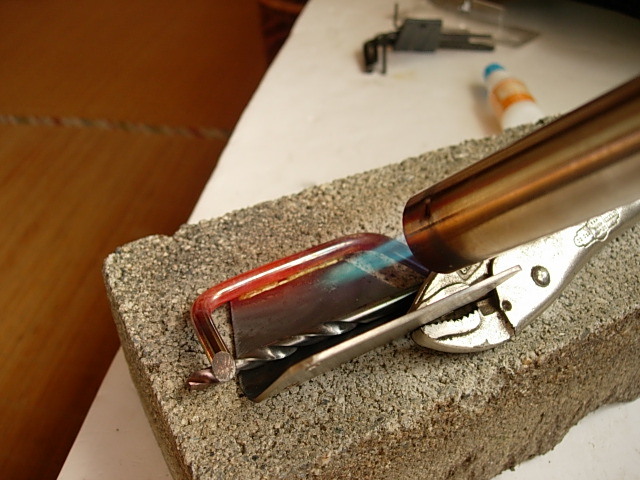

あぶります
バーベキュー用のバーナーで。
今回、鉄のロウ付けなので銀ロウを使用。
以前やった銅ロウとほぼ同じ感じで溶けてます。

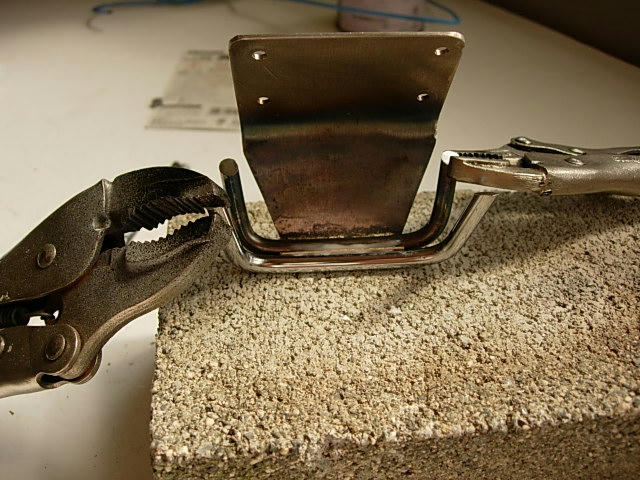

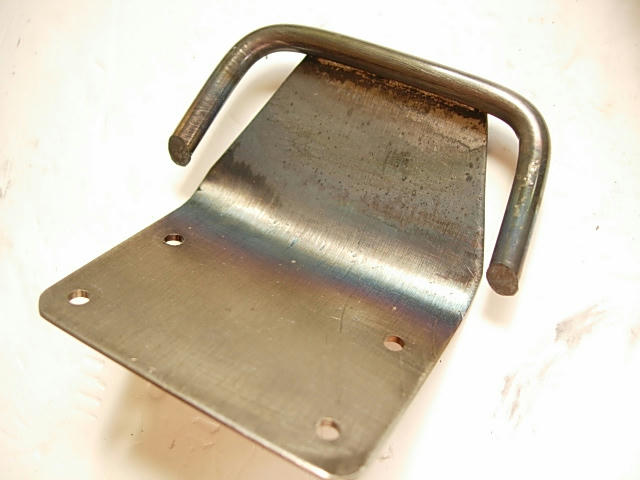

一段目完成w
続いて、
二段目。
こっちはかなり苦労したけど、

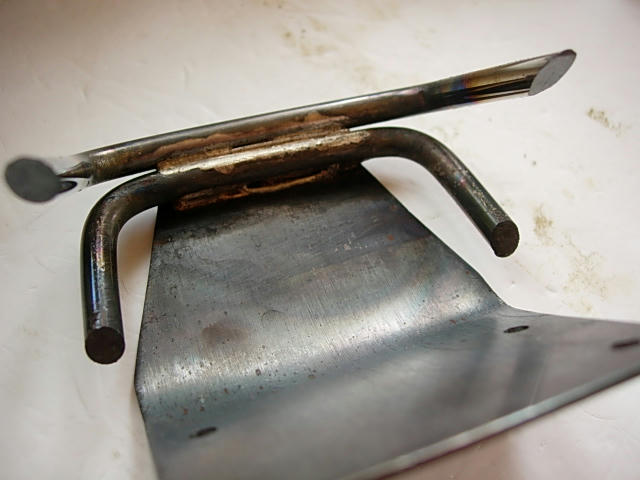

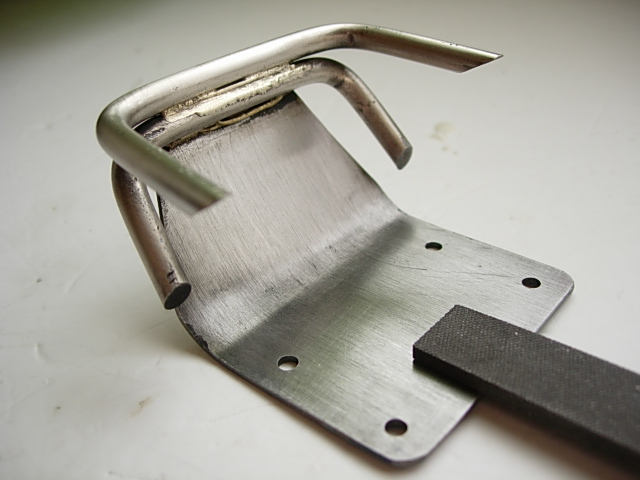

完成です。
苦労した…というのも、二段目のロウ付けをしてると一段目のロウも溶けてしまい、
外れます。
そうなると一段目からやり直し...。
3度目の挑戦でようやくここまでこぎつけたんです(汗)

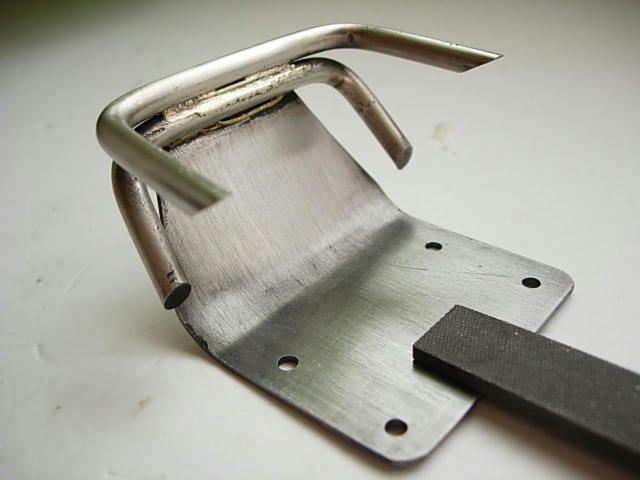

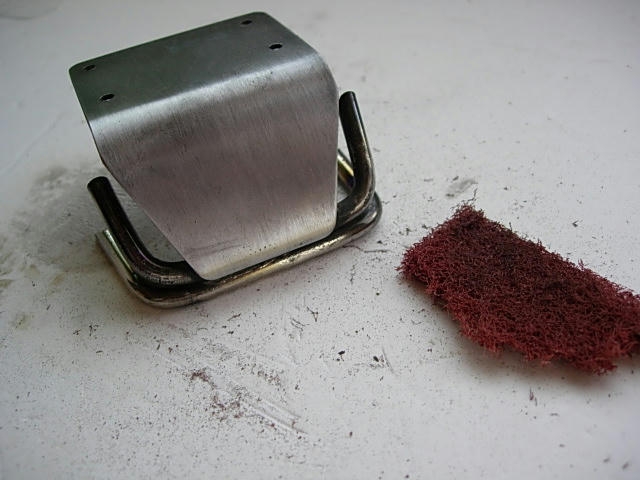

この後、表面を磨きます。
酸化皮膜がものすごいので、
ピカールなんかで取れるレベルじゃない。
#240のスポンジヤスリで削り取る感じです。

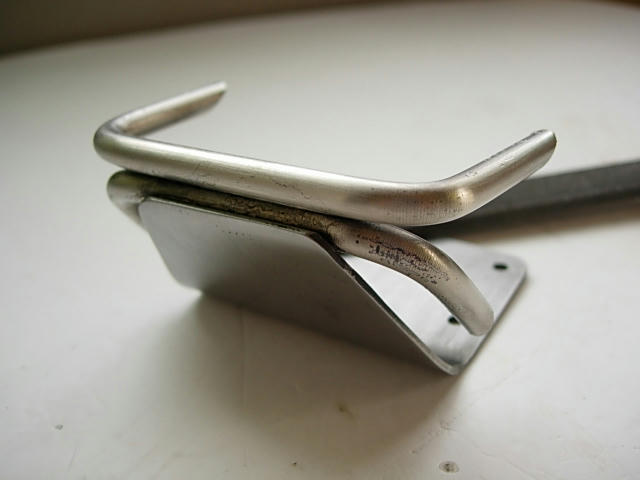

ひとまず、ここまで。
これで完成にしてもいいんですが、完全つや消し状態なので、
来週末にでももうチョイ磨きこもうかななんて思ってます^^;
