自作リアサス、動いた!

今日は振り休なんで、朝からラジ。
昼間にちょっと出かけたけど、ほぼ一日自作ラジに没頭してました^^;

さて。
今日はリアサスの...なんて言う部品だったか、
ダンパーを取り付けるポストのような、
この部品。
ダンパーステー、でしたっけ。

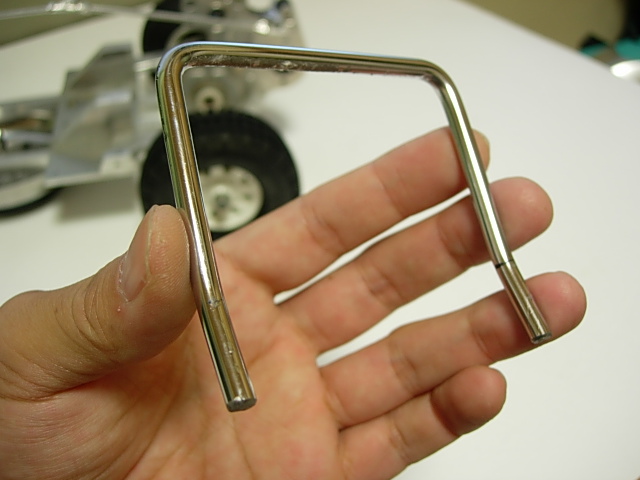

この部品を自作してくんだけど、
コレも材料は100均です。
何かをぶら下げるフック、だったかな^^;

でも、こんな部品も正確に切断したり曲げたりすれば、ちゃんとしたラジコンのパーツっぽくなります。
安上がり~^^

さて一方。

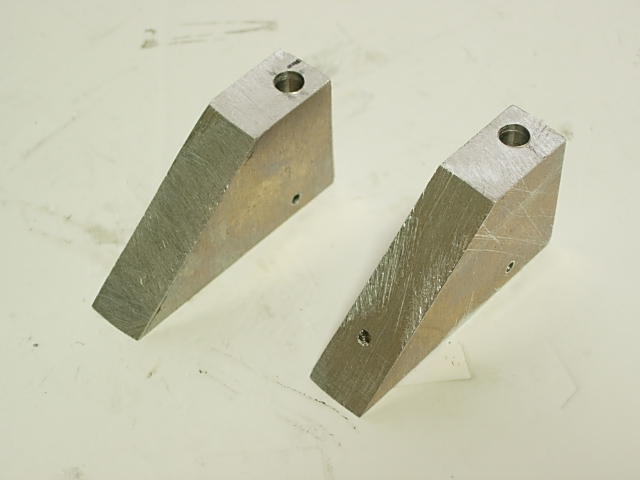

コイツを取り付ける台座(?)のほうも加工進めてて。
こんな感じで穴開けました。

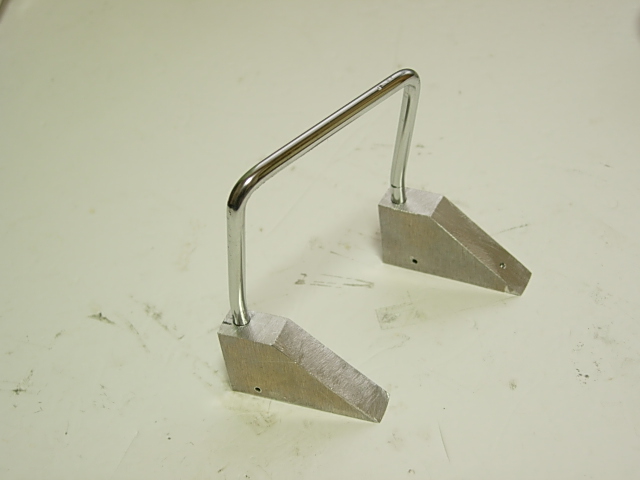

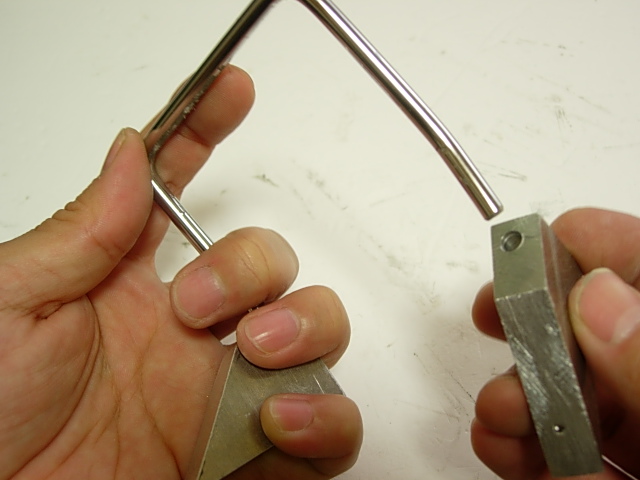

この穴に先ほどのダンパーステーを差し込めば...
なにかの足の完成!
冗談です(笑)

さらに加工を進めます。

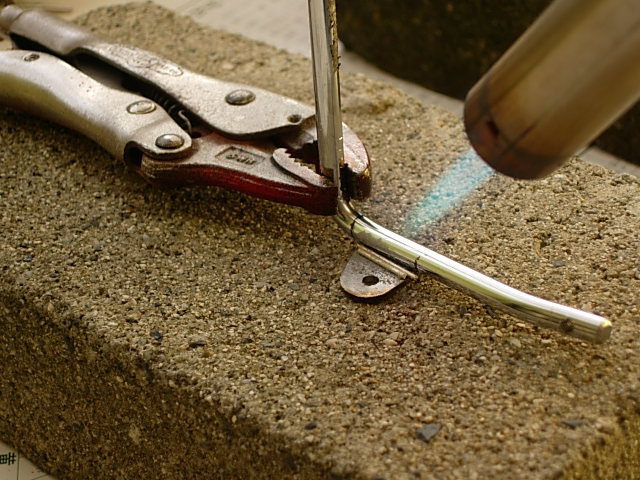

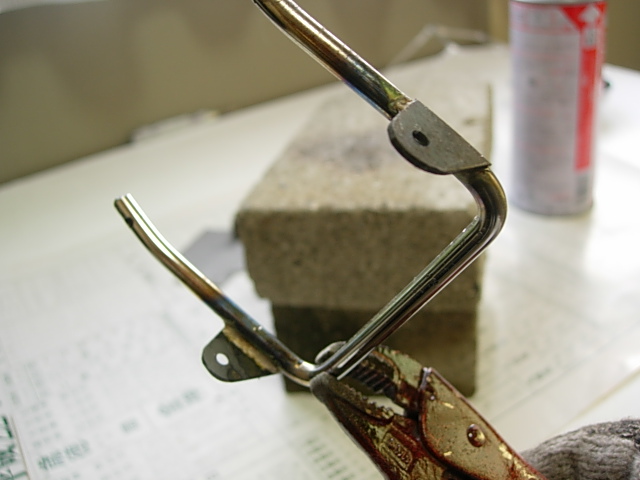

久々のロウ付け
ダンパーを取り付けるステーを付けようとしてます。
以外と!上手く出来た~。

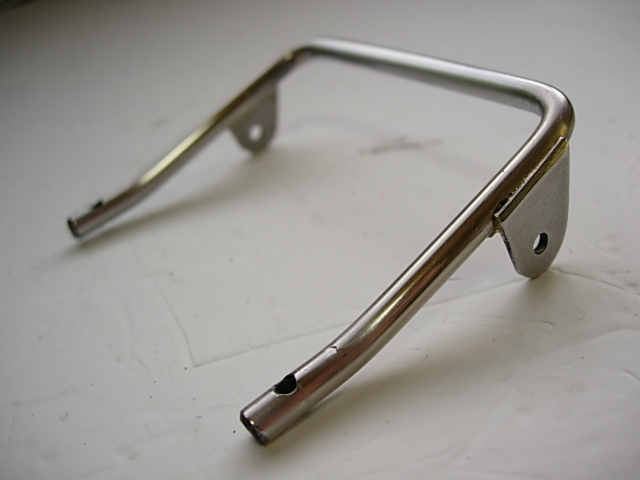

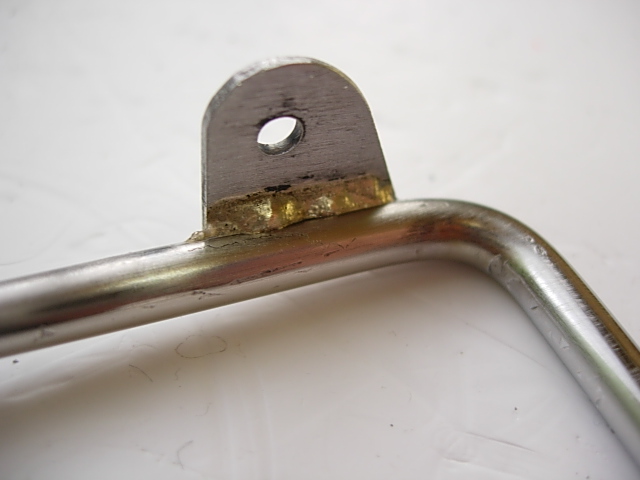

酸化皮膜を削り落とせば、
こんな仕上がりに!
ロウ付けも完璧^^
久々だったので自信なかったけど、意外と上手く出来ましたV

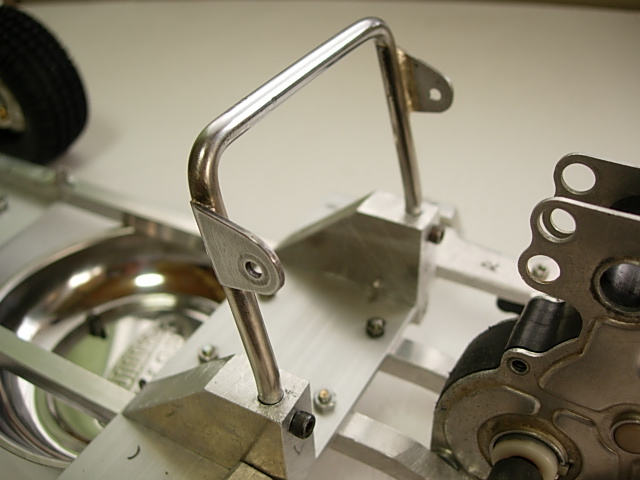

シャーシに搭載。
OK!
いちおうM3のボルトで縫い付けてるんで、剛性も十分です^^/

さあ、ココまで来ればあとはダンパーを取り付けるだけー。

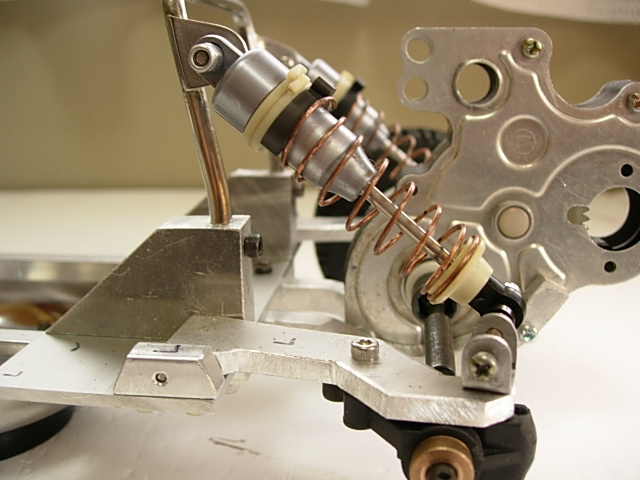

テキトーに手持ちのダンパーを搭載。
大昔に買ってたタミヤのCVAダンパー?ですわ。

最後に、動作確認。

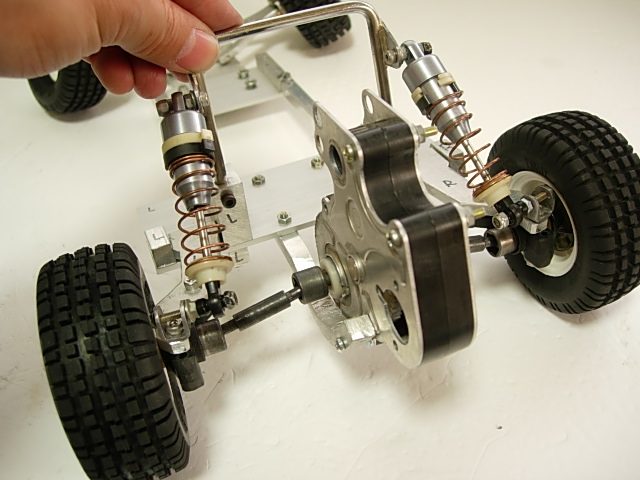

出来上がったサスを、

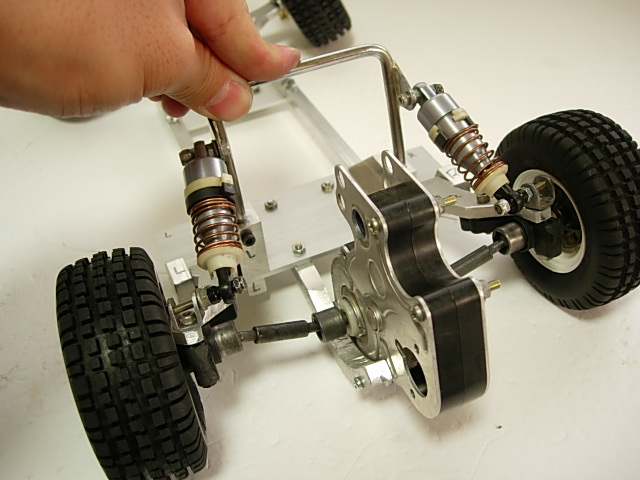

こうやって上から押し込むと...
見事にストローク!

やったー!!!

拍手[7回]

PR

この記事にコメントする

お名前
タイトル
メール
URL
コメント
絵文字
Vodafone絵文字 i-mode絵文字 Ezweb絵文字
パスワード

無題

綺麗に仕上がりましたね~メカメカしくて、堪らんです ^^
サスタワーが前にある…
ミッドシップにも出来ますかね?
  • F360
  • 2010/12/14(Tue)20:57:56
  • 編集

Re:無題

F360さん。
ミッドシップ...ですか。
出来るとは思いますが、相当な手間です(笑)
  • kobako
  • 2010/12/15(Wed)20:42:05
  • 編集

はじめまして

はじめまして、ワイメアといいます。
以前から覗かせて頂いてましたがコメントは初めてです。

サスのストローク、すごいですね!
無理ですが、自分でもやってみたくなりました(笑)
  • ワイメア
  • 2010/12/19(Sun)15:47:47
  • 編集

Re:初めまして

ワイメアさん、どーもいらっしゃいませ。
初コメントありがとうございます。
みなさんに頂くコメントがパワーの源になってます^^
自作ラジのほうは、今日フロントのほうもやり終えてまして、前後ともストロークするようになりました。
追って本編でご報告させていただきます。
では、今後ともよろしくお願いします!
  • kobako
  • 2010/12/19(Sun)19:12:35
  • 編集
