リアウイング作ってみた

作ろうか作るまいか...

悩んでたリアウイング。
下手につけるとなんかラジコンっぽく(実際ラジコンなんだけど!)なっちゃうような気がして。
実車っぽさを目指してるんでどうかな~って思ってた。

ただ、実車バギーでもリアウイング付いてるのがあるみたいで、
それらの写真見てたらコレもありかな思いだした。

ま、上手くいかんかったら後で外せば良いし、いっちょ作ってみるか!!


‥さて、
作り方ですが、前に作ったサムライ用のリアウイングと基本的に一緒です。

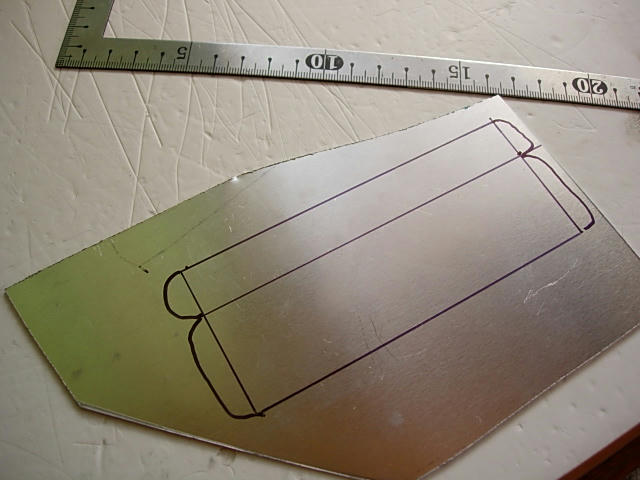

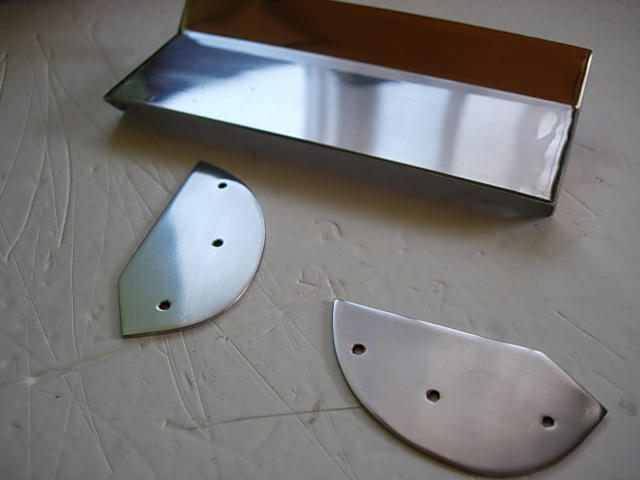

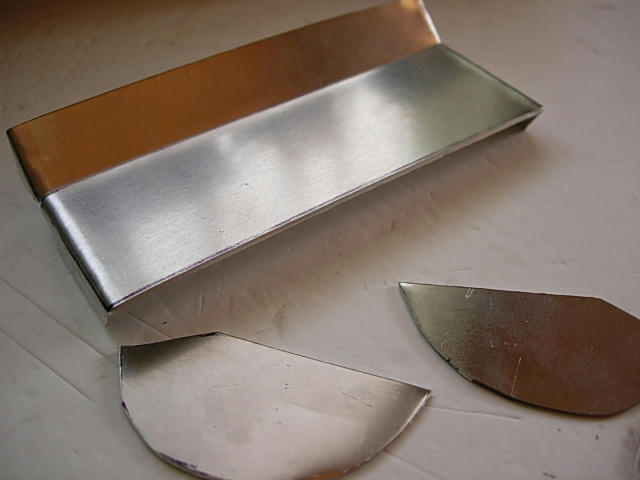

1mmtのアルミ板に寸法の線書いて、

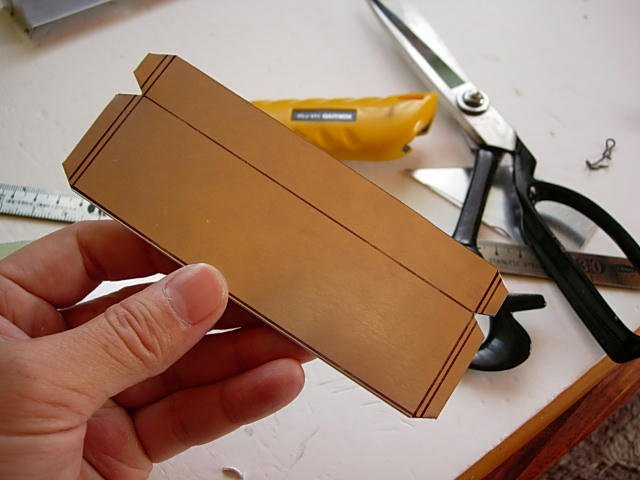

切り出して、
(カッターナイフとハサミで^^)
折り曲げて、
磨き上げて、

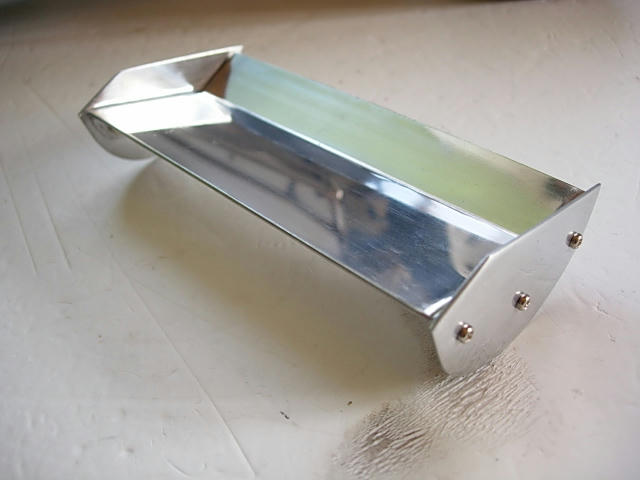

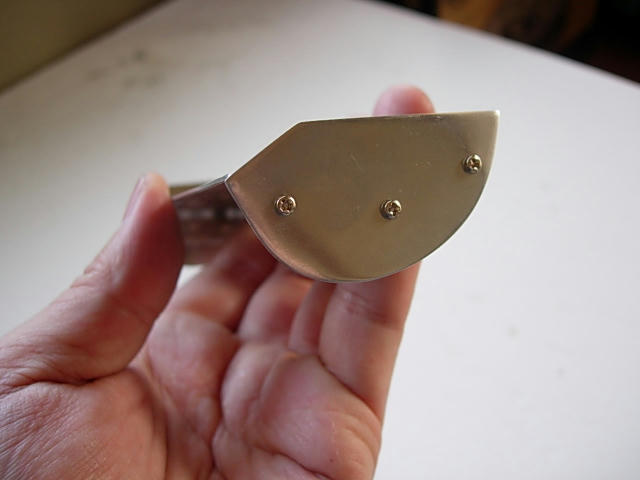

ネジ止めして出来上がり。
簡単そうに見えるでしょ(笑)

実際、簡単です。
なんせパーツの切り出しがカッターナイフとハサミで出来ちゃうんで!

さて、このリアウイング。
私なりのこだわりがふたつ。

まずはサイズ。

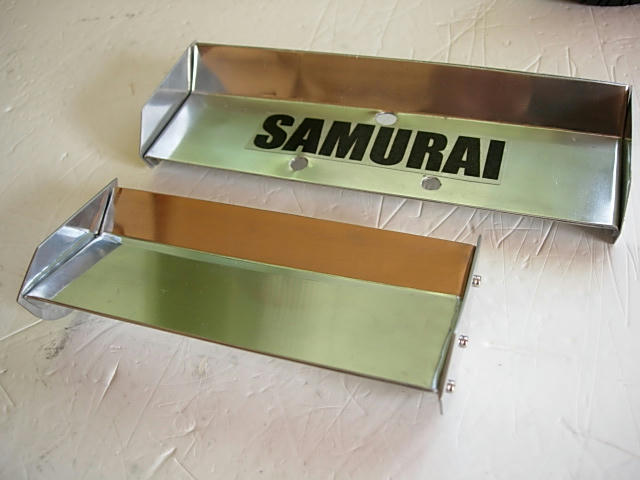

サムライのと比較の図。
かなりコンパクトです。
あまり大きくしすぎるとおもちゃっぽい!
実車の写真を見る限りウイングって結構ちっちゃいんですわ。

あと、
横のプレートを、ぼてっとした形にしてます。
コレも実車の写真を参照。

さっきから写真写真って言ってますが、
こんなサイトを参考にしてます。
やりたいこと、分かってもらえます???

さて、

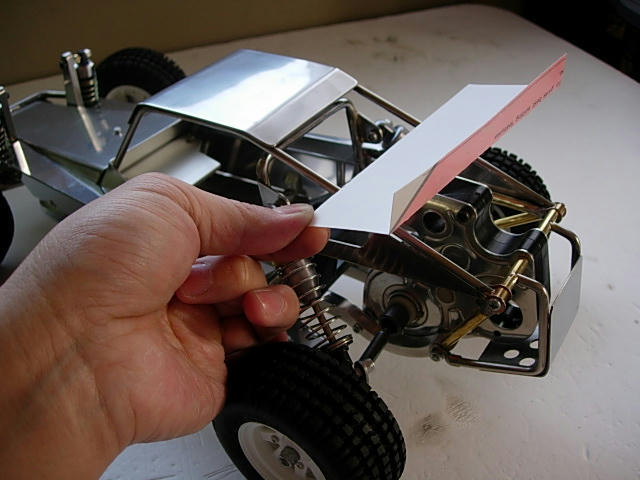

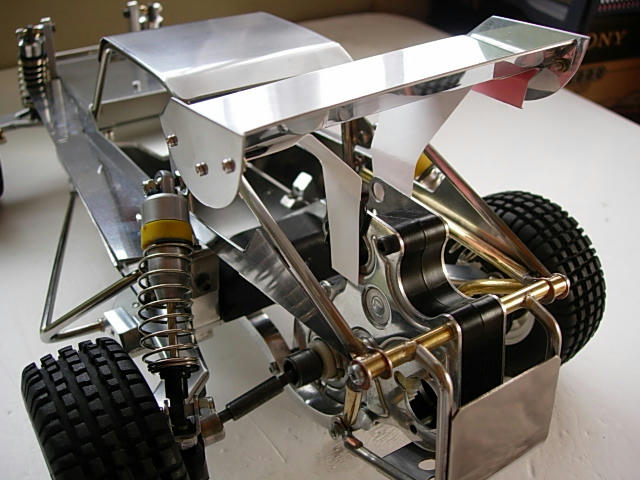

シャーシに付けてみた。
紙で付けてますけど(笑)
結構カッコイイ。
やっぱ作って良かったかも。

ただ、コイツの固定方法が難しそう。
お次の課題ですな~^^

拍手[4回]

PR

がんばりました;

↑↑↑ 今日の成果。
がんばって磨いた~^^v

昨日の土曜日まで会社で、今日やっとこさ休み。
休みを堪能すべく朝一に釣りに出かけるも、
なんも釣れんくて、そそくさと帰宅;

まだまだタップリ、磨いてねーパーツたち...

先週磨きまくりで若干ギブアップ気味。
だけど、一週間たったらなんとなくやる気出てきて!
指とか腕の痛みも回復したんで、
磨くとしようか!!

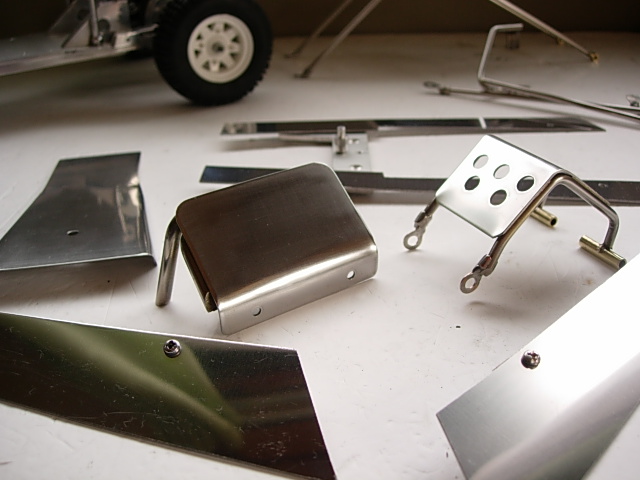

‥今日のパーツはSUSばっか。
だけど、磨き方はアルミとおんなじ~。

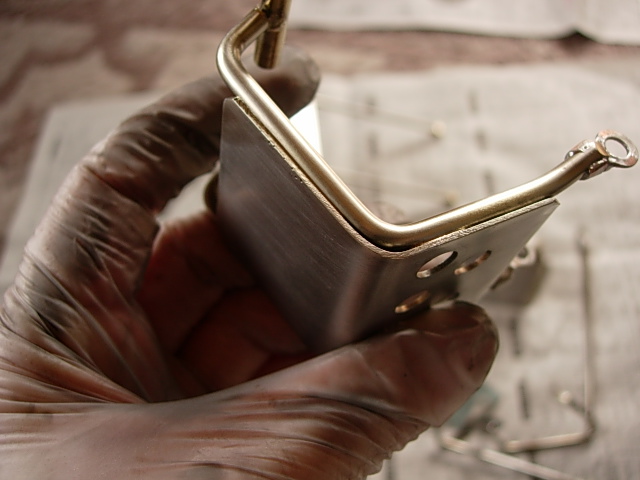

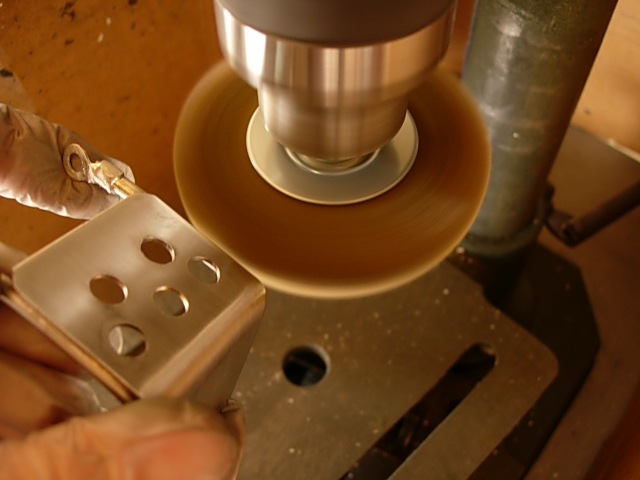

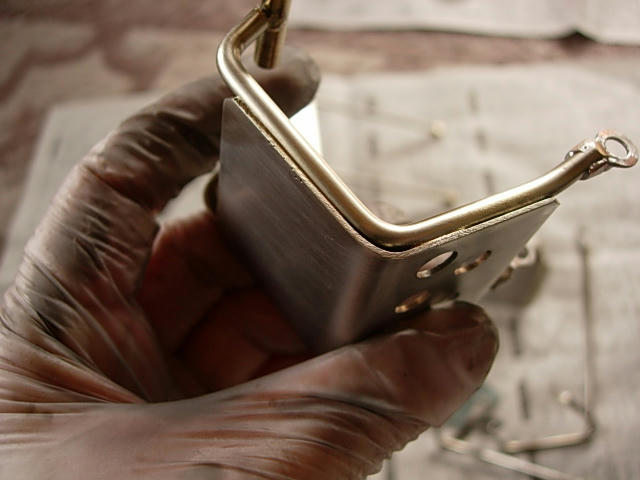

ただ、ロウ付けしてる部分の酸化皮膜取りには、
真鍮ブラシが有効!
アルミだと真鍮ブラシあてると削れちゃうですが、SUSは問題なし。

なかなか調子が出てきたんで、
このままほぼ全パーツの磨きやっちゃいました!!

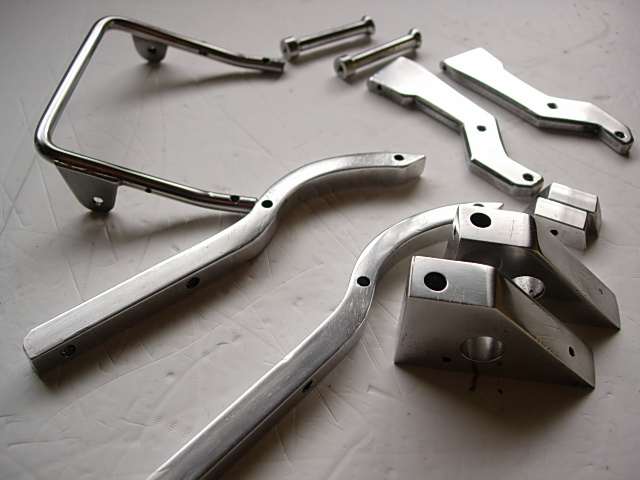

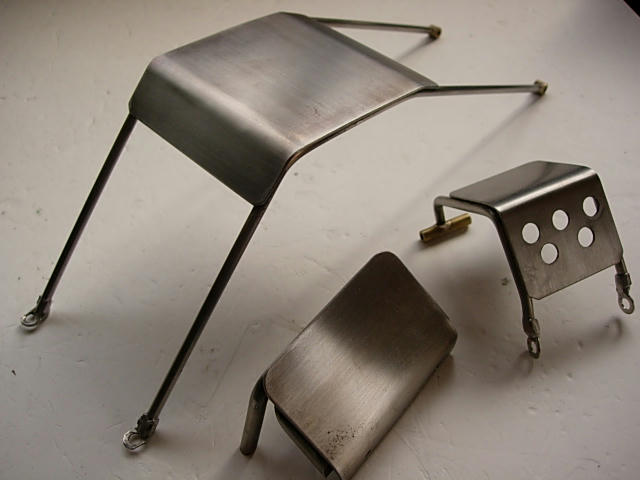

磨き上げたパーツを組んでいきます。

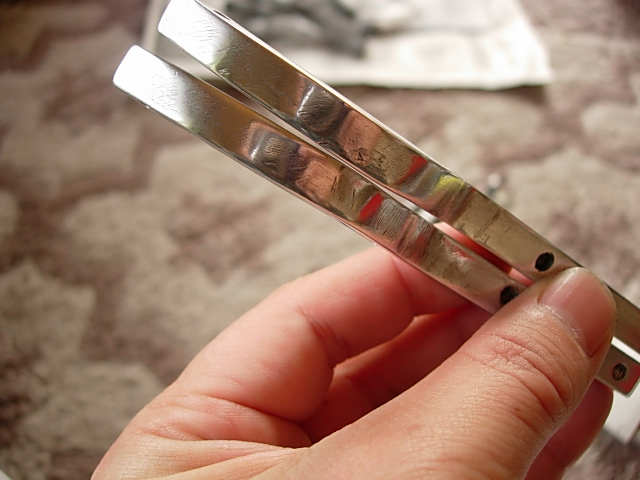

ロールゲージ関係。
コレはこれでカッコえ~^^

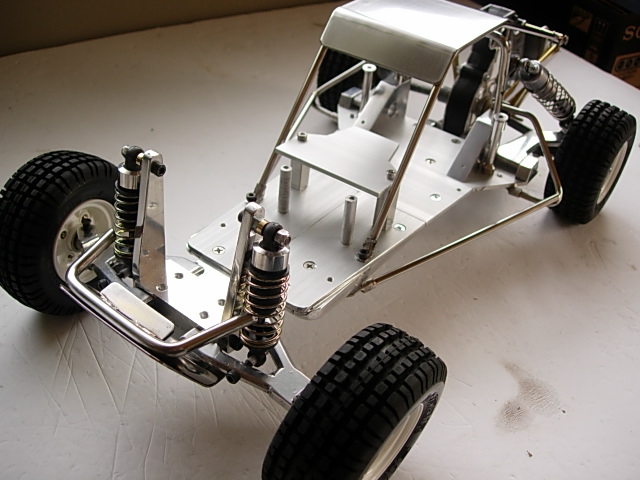

できました。
パーツが多いと磨くのがホントしんどい。
でも、なんとか完了です~^^

拍手[5回]

手が...ピリピリする

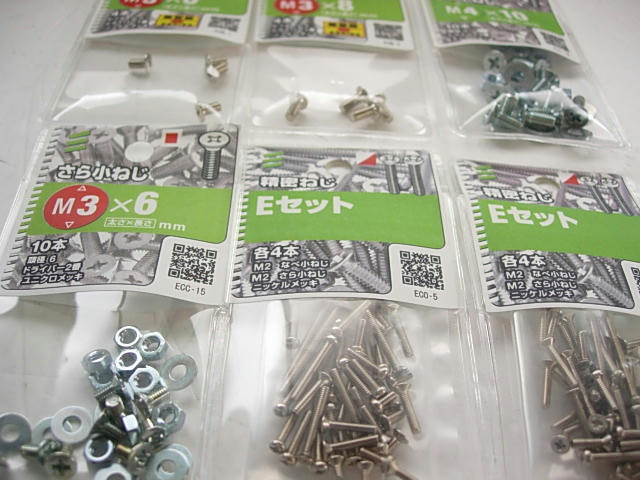

ホムセンで新品ビス買いました^^

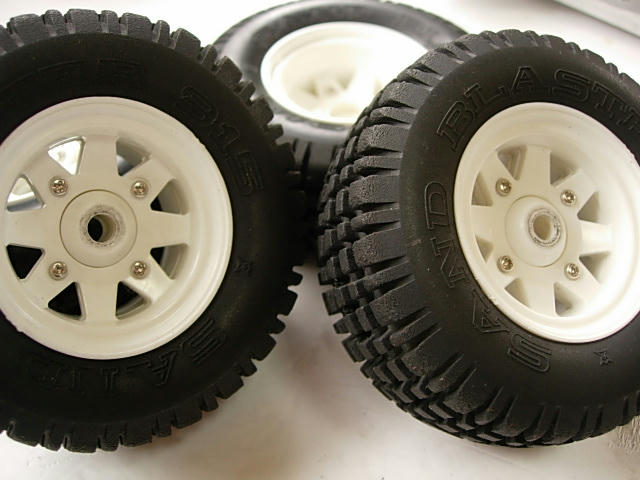

タイヤとか。
シャーシプレートの皿ビスを新調。
きれーだ^^

さて、
こんな簡単作業と共に、
今日は細かいところも加工しました。

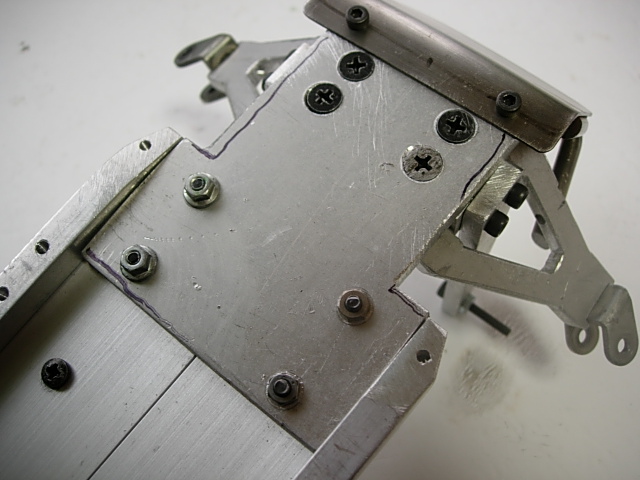

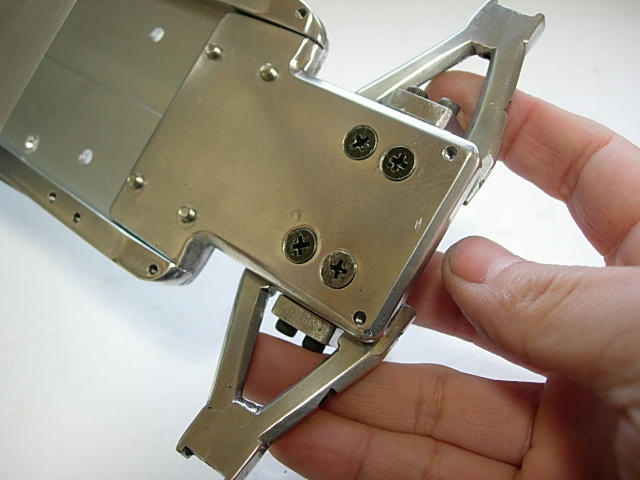

こんなとこ。

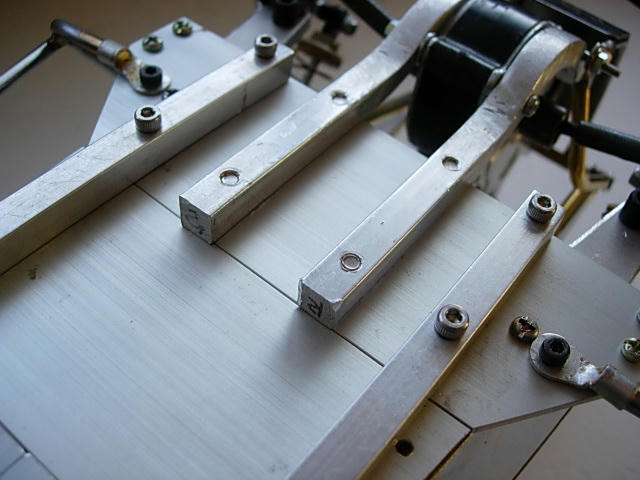

ボルトの頭が出っ張ってる。
取り敢えずのシャーシ製作では気にかけなかったところだけど、
やっぱ素人っぽい仕上がりなんで、

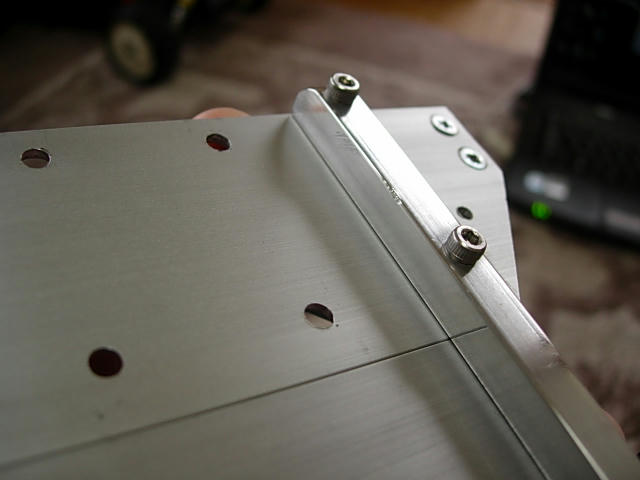

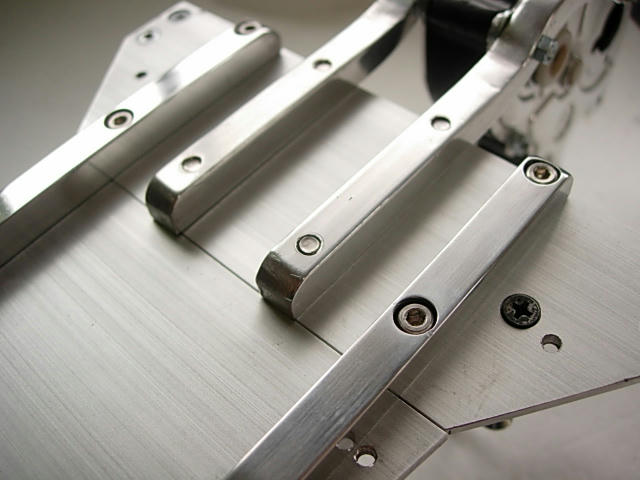

穴、掘りました。
ザグリ加工って言うんかな。

加工の作業は単純で、
単にデカイ径のドリルを浅くあてただけ。
見た目にはイイ感じの仕上がりになった^^

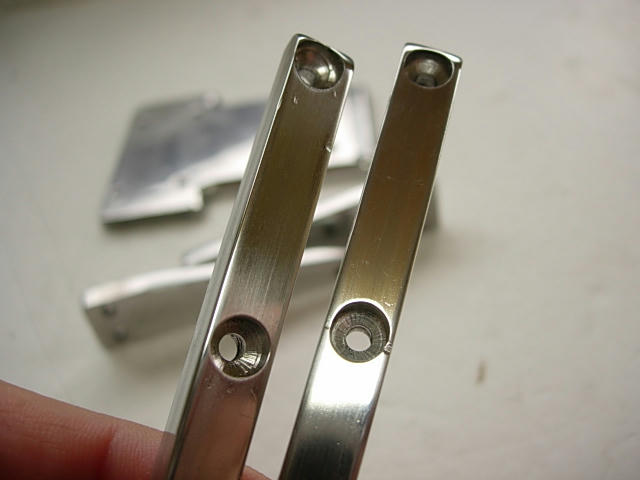

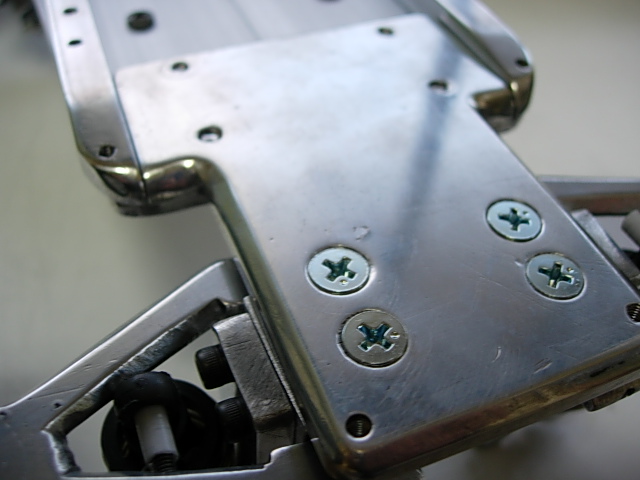

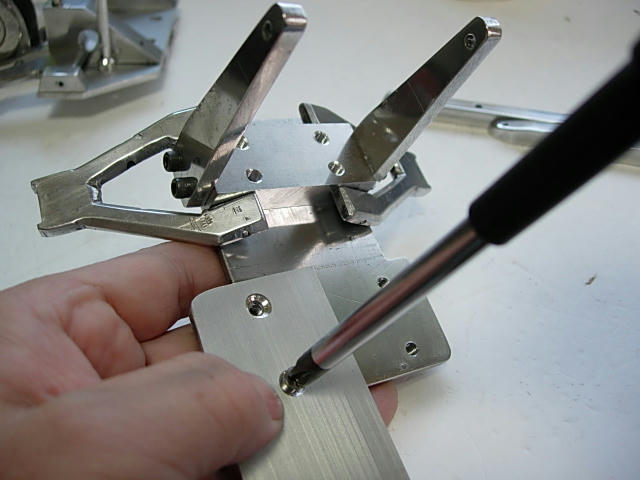

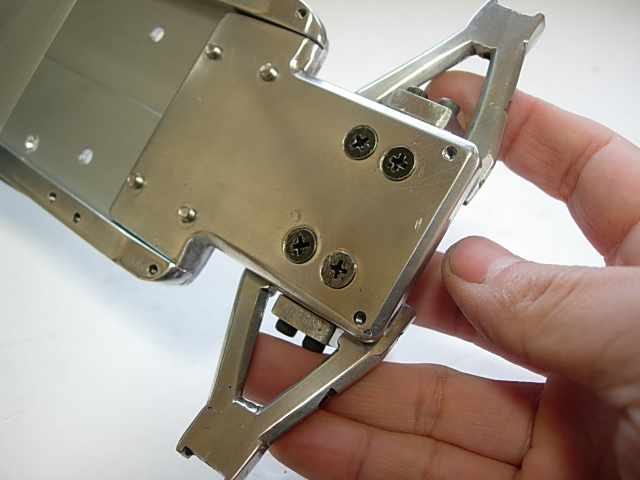

皿ネジ加工もやったりして。

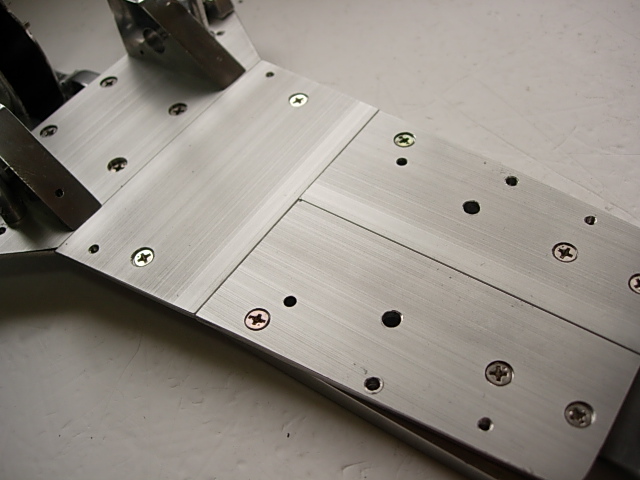

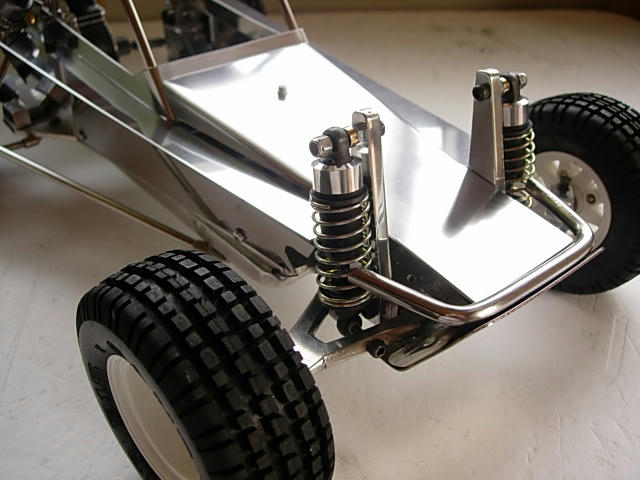

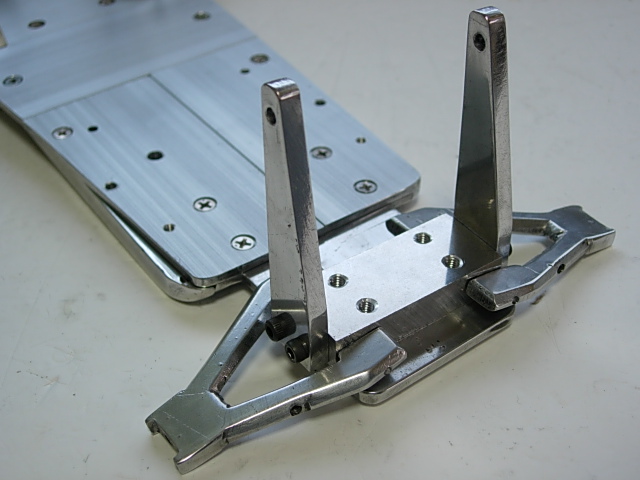

フロント側。
皿ネジ加工+新品ネジでピッカピカ。
皿ネジ加工もドリルを軽くあてただけ^^;

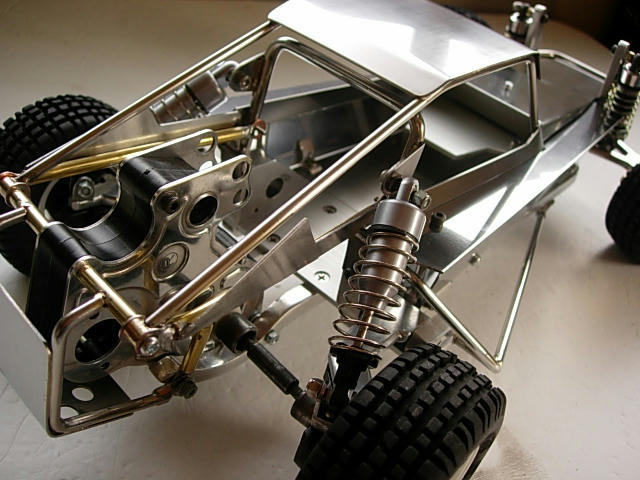

他のパーツも磨き上げて、組み立て。
細部の仕上げが効いてるのか、なんか高級感UPしたよう^^

ただ、
手が...痛い。
ピリピリしてる;

連日の作業のダメージ???
取り敢えず、今日はハンドクリーム塗って寝ますー;

拍手[1回]

磨くのが...しんどい

岡山は朝から雪。

私の家の周りでは今年初冠雪。
今日は会社の釣り大会が中止になったんで、
ラジでもしようかな^^

先日のリアに続き、
フロント側パーツの磨きをやろう。

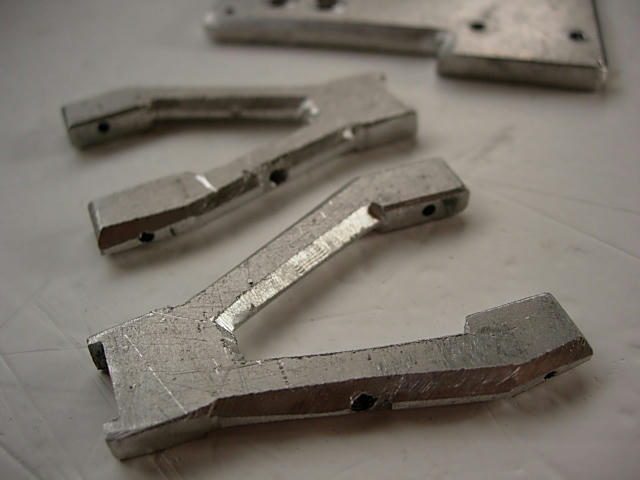

ご覧の通り、削り出したまんま。

頑張って磨いたろか!
まずは、
磨きに先立ち、
パーツの最終形ととのえます。

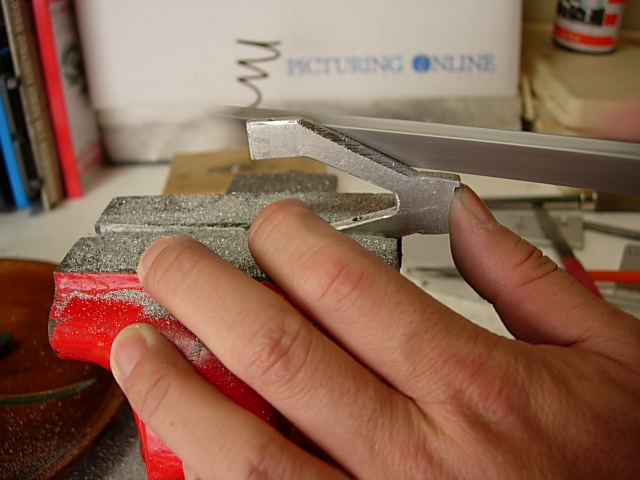

棒ヤスリで、面取り加工。

ちなみに、現在朝の8時
朝っぱらからこんなことしてるオッサンって。

それはそれとして^^

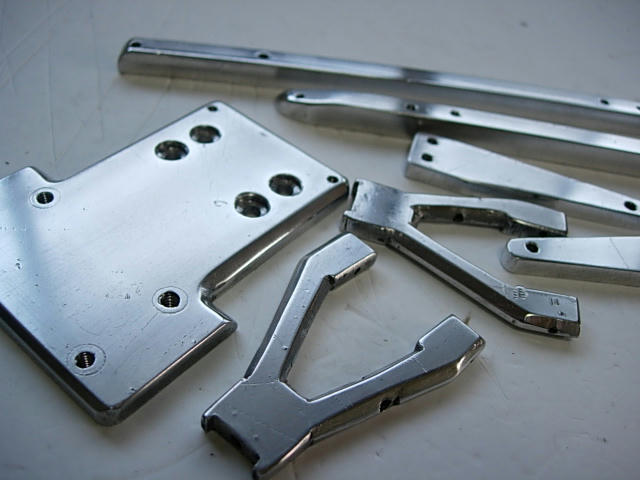

面取り加工完了!
相手はアルミなんでこの作業は余裕。
しかも面白かったわ~^^

ただ、こっから大変。

最終的にはピカピカに磨き上げるだけの単純作業。
だけどそれが、しんどいです;

自作パーツはレストアと違って、
最初に粗磨き(#180とか、#400とか)をしなきゃならんくて。
手間が...レストアの倍かかる。

なんとかやったけど、
疲れた...。
先週リア周りを磨いた時に受けた体のダメージ(指先とか腕とか)がまだ残ってて、
体が磨くことを拒否してるようです;

いちおう、
棒ヤスリ→ ペーパーの#180→#400→#2000 →バフ研磨 →アモール。

写真では綺麗っぽく写ってるけど、
実際の仕上がりは、結構粗いです(疲れちゃって)。

まあ組んでみて、目立つ部分はもう一回磨き上げれば良いかなって、
組んでみます。

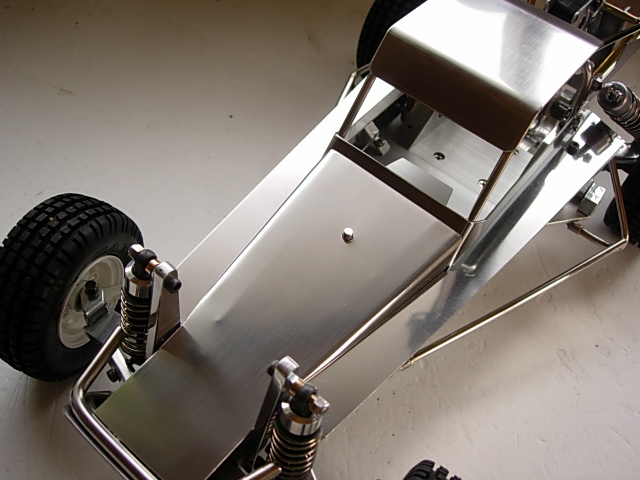

意外と、組んでみたら綺麗?
十分綺麗かも。
何箇所かは粗い部分が見えたので、また今度磨きます^^

拍手[3回]

パーツ磨き、開始!

自作ラジのパーツ磨き、今日から始めます!

今週は癒しを求めてスポルトに逃げ込んだけど;
今の私の本流はあくまで自作ラジ^^

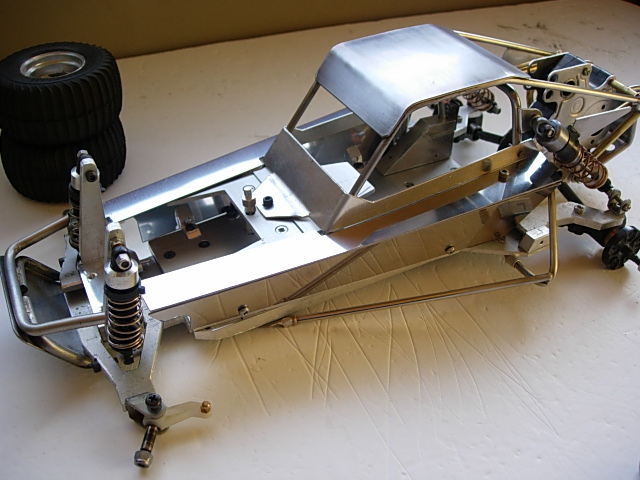

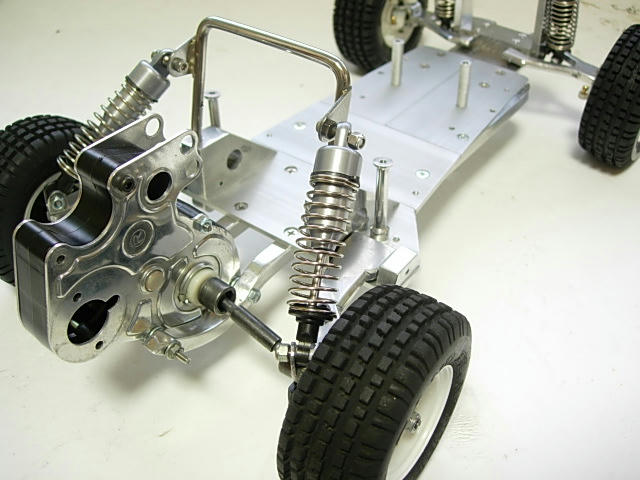

ここまで作り上げた。
‥っても、パーツは削り出したまんま。
最終的にはギラギラにしたいけど、
意図的に仕上げをしないようにしてました。
状況次第でさらに加工が必要になるかも知れないと思ってたんで;

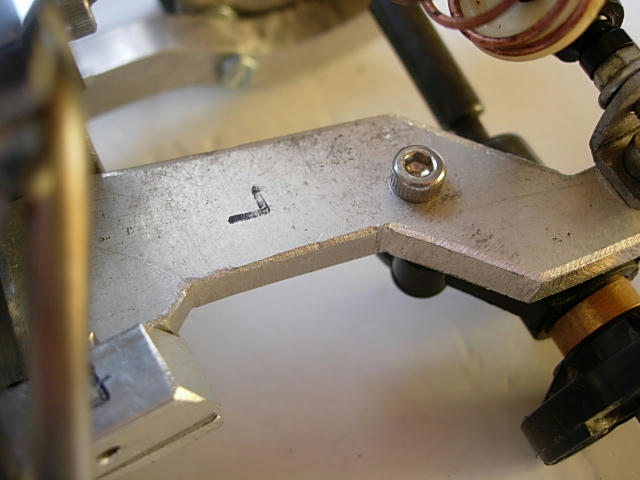

こんなトコや、
こんなトコ。

そろそろ磨き上げたい!!

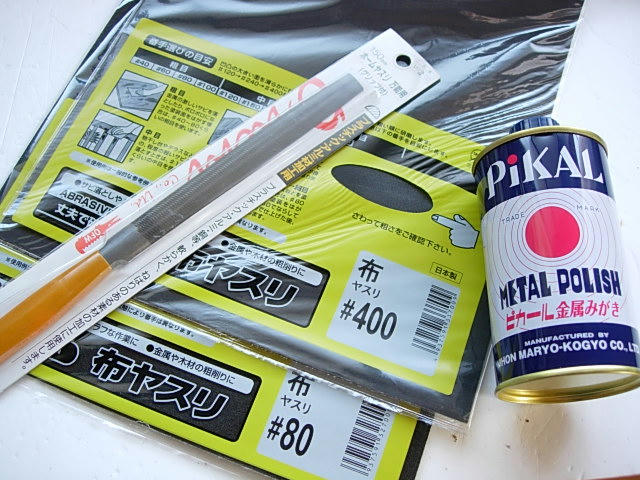

気合入れて購入、各種研磨用品。
ピカールは前のが無くなったんで新調です。

さあ、こっから本番。
磨くぜー!!
いきなり完成図。
ギラギラだー^^
磨く方法はいつも通りなんで、いまさら報告するコトじゃ無いけど、
一応、
#80のペーパーに始まって、#400→#2000→青棒のバフ研磨→アモールで仕上げ
‥です。

今日一日かけてリア周りをほぼやり終えましたが、
痛いです指。あと腕も;

‥さて、夕方からはお楽しみの組み立て。
綺麗なパーツ組み立てるのって気持ちイイ^^

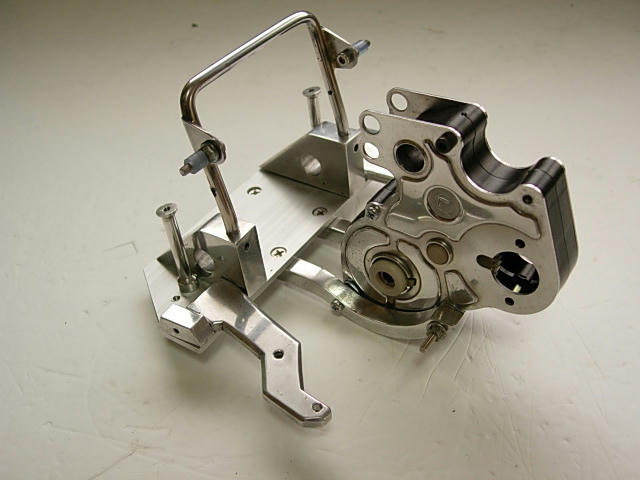

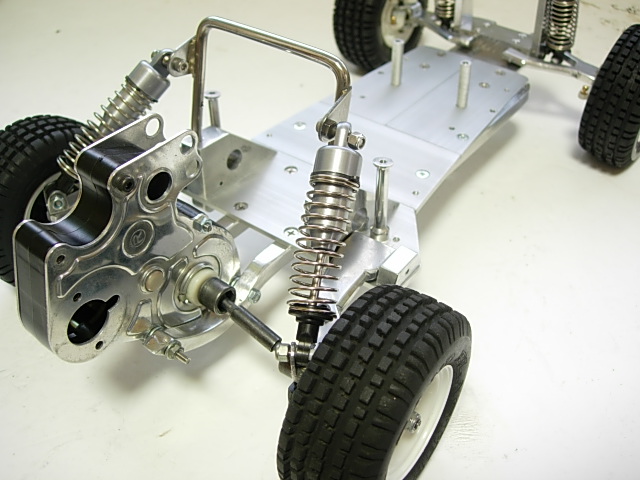

完成です!
輝いてるわ。

未だ手がプルプルしてるけど、今日の作業終-了-!!

拍手[9回]
