アバンテ シャーシ完成

アバンテのシャーシは大詰め。
今日は朝からメカ載せしました。

手持ちのメカで使えそうなのをピックアップ。
アンプはサンドマスターのをチョイスしました。
バックもできるし、ピピっていう電子音がカッコイイ。あと、なんせコンパクト^^

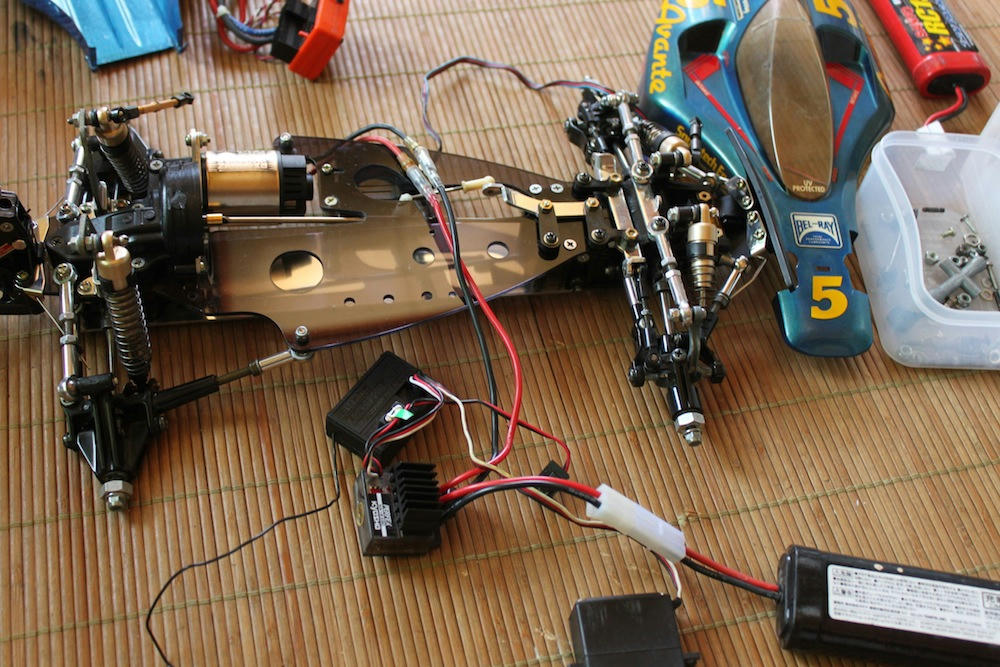

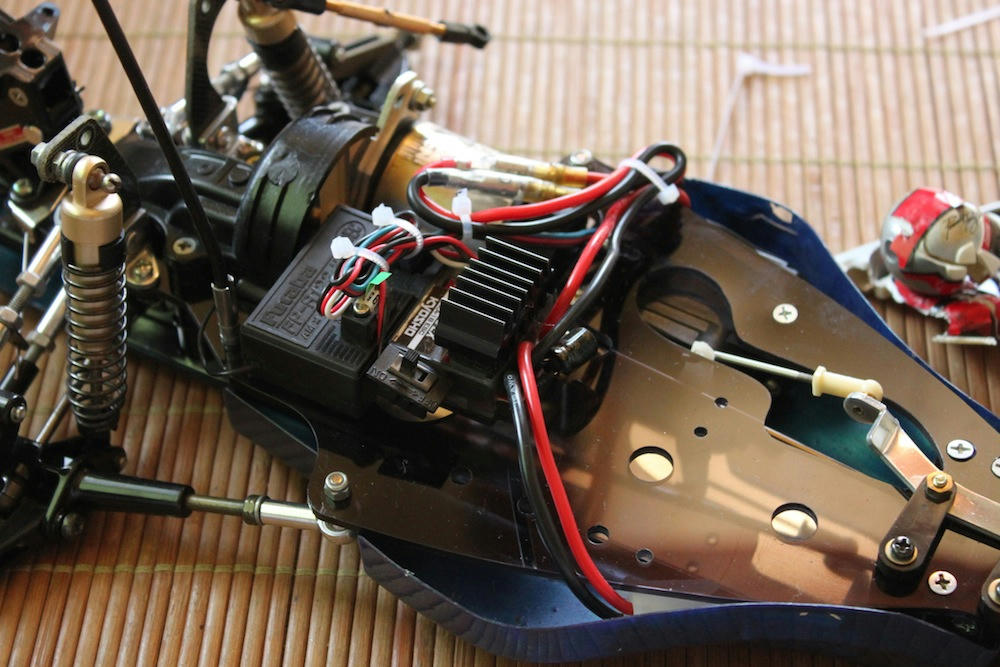

メカ載せ完了。
機械式スピコンじゃないのでリンケージ調整はステアリングのみで結構楽でした。

上がわのボディーも干渉せずに被せられて、
メカ載せOKです。

残るはタイヤ。
ですけど、
先日カスタマーでホイール注文しようとしたんだけど欠品中。

手持ちで何とかしようと、

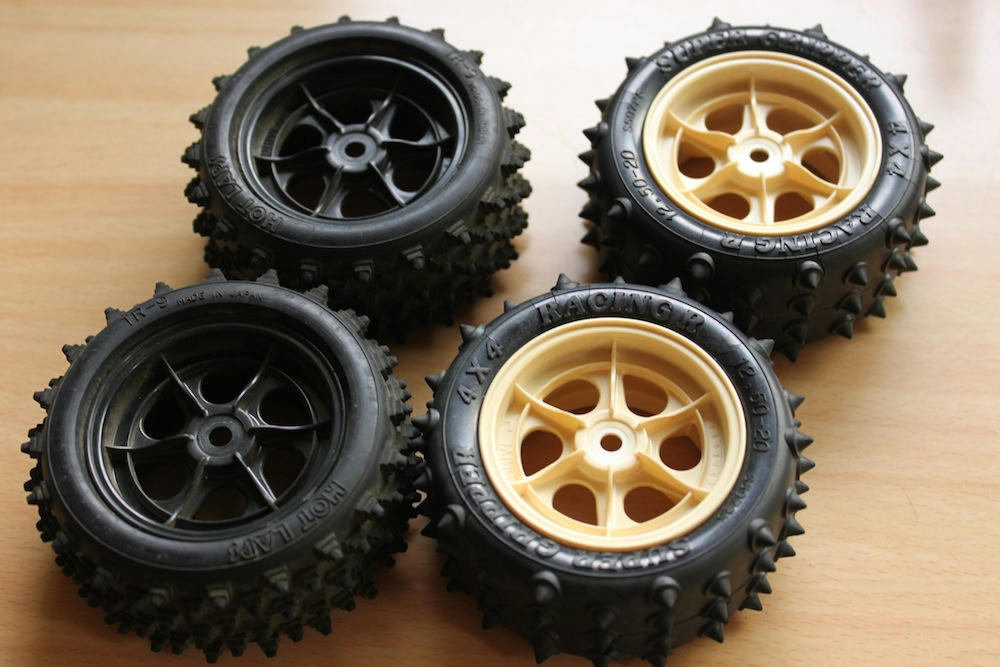

これらをチョイスしました。

黒いホイールの方は以前しもさんに頂いたもの。
使わせて頂きます ^^/

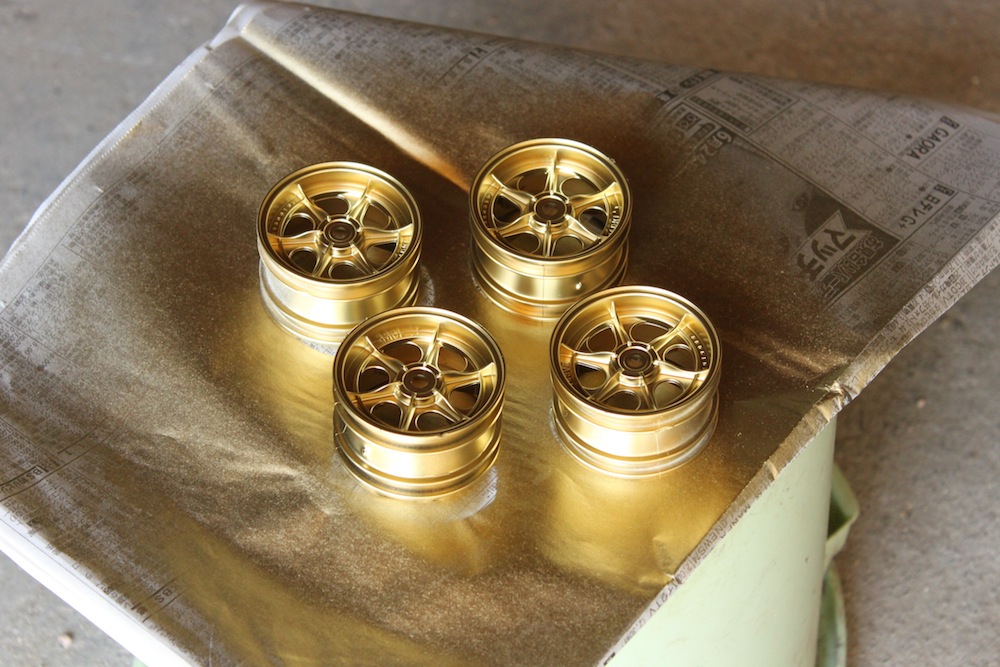

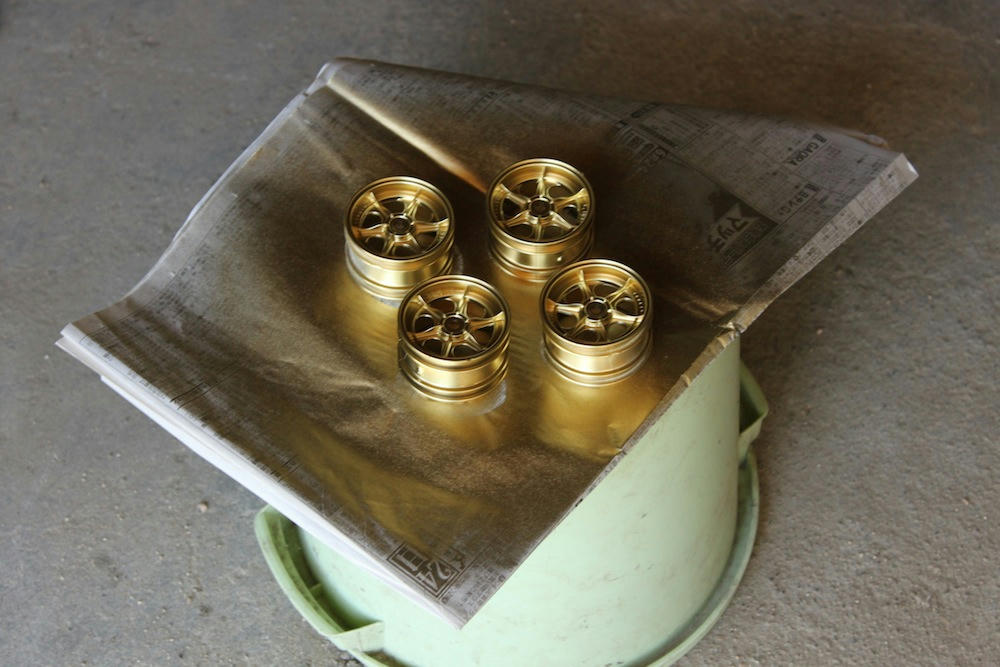

白と黒のホイールは、
ゴールドに。
アサヒペンのメッキ調スプレー、毎度お世話になります。
相変わらず素晴らしい発色で、
ベースが白でも黒でも関係ありません。

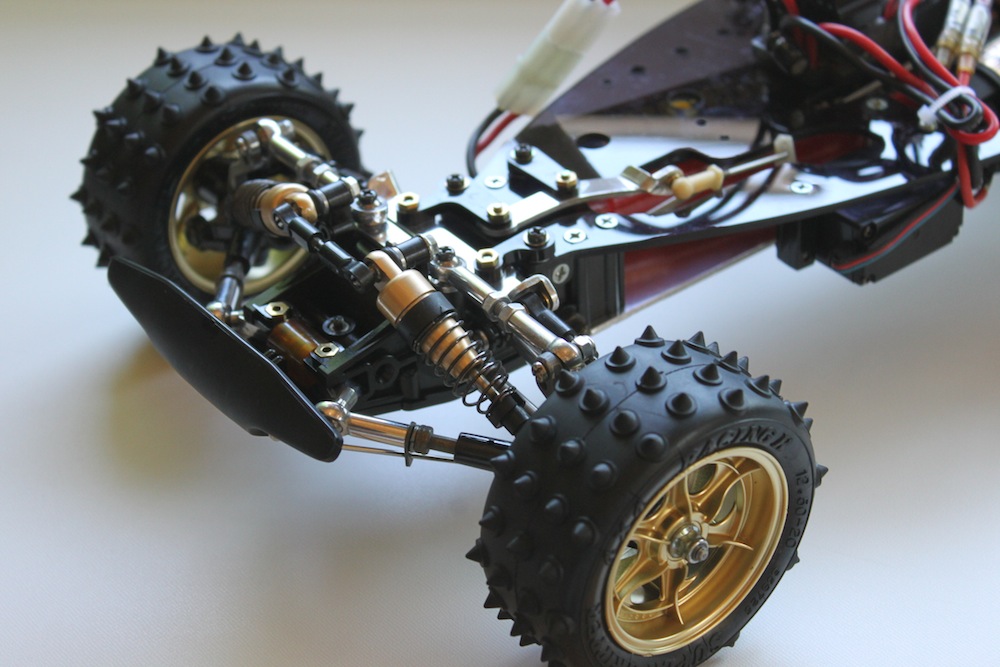

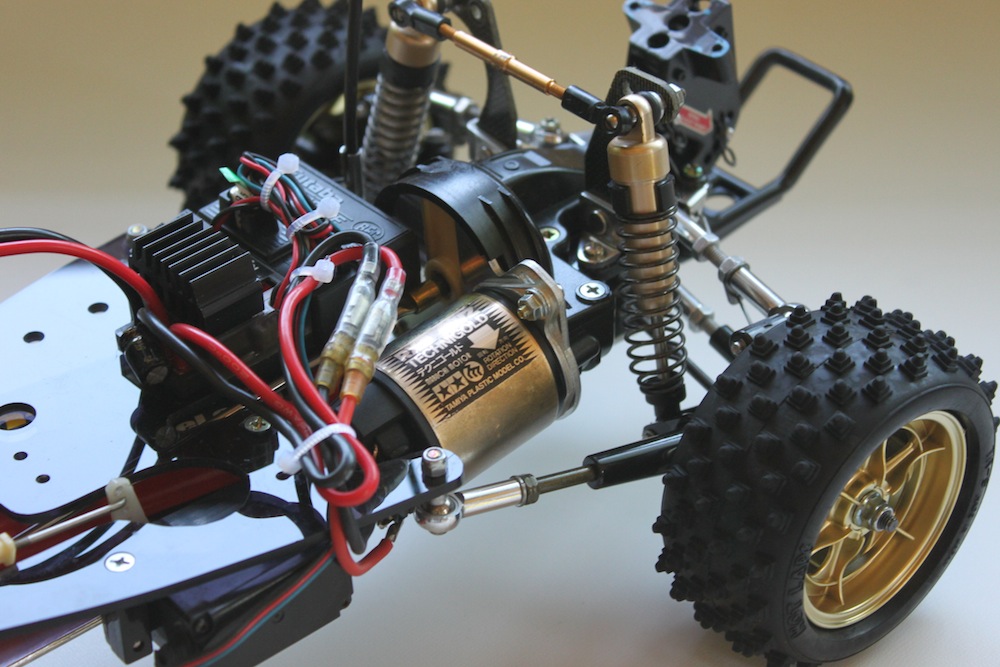

シャーシに取り付けて、

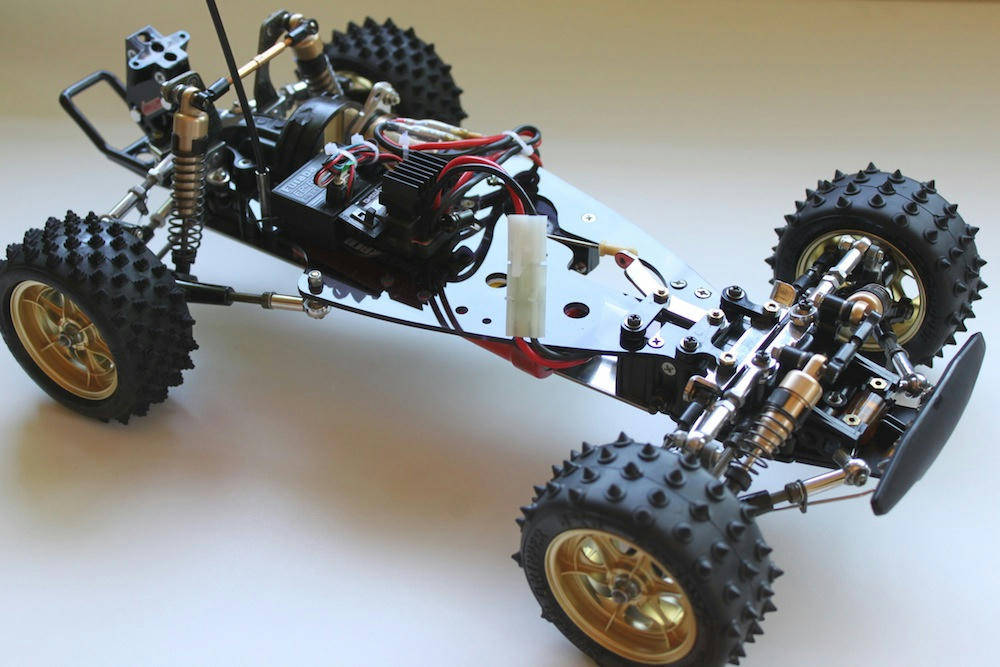

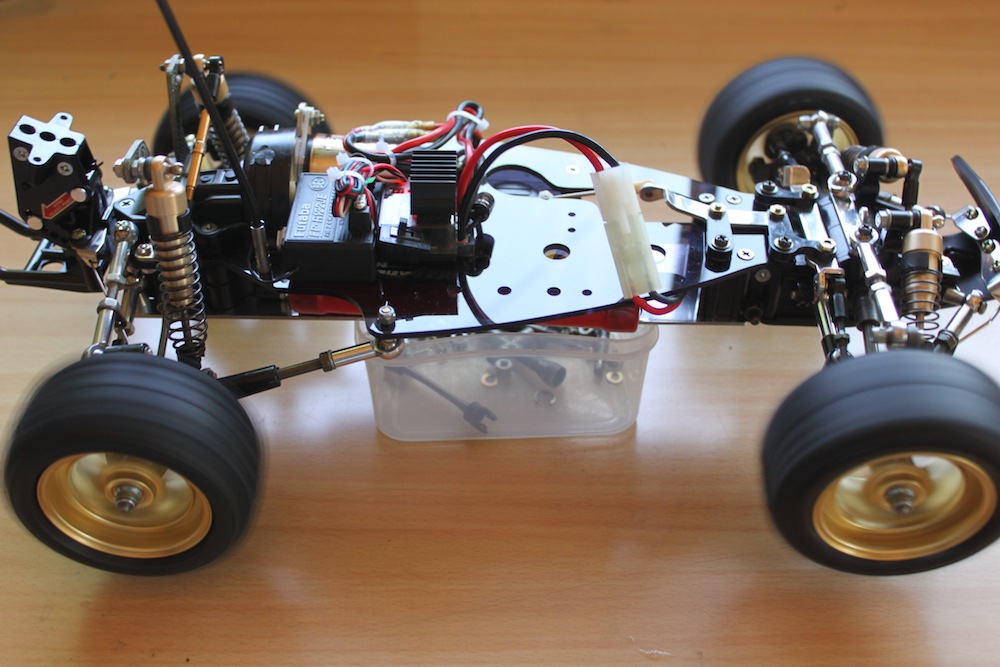

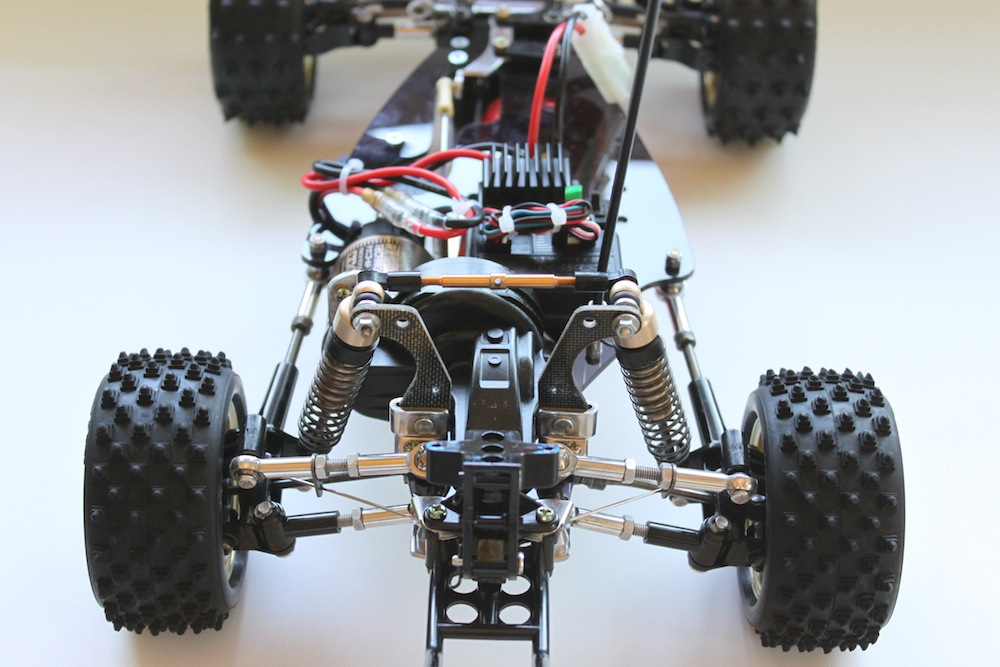

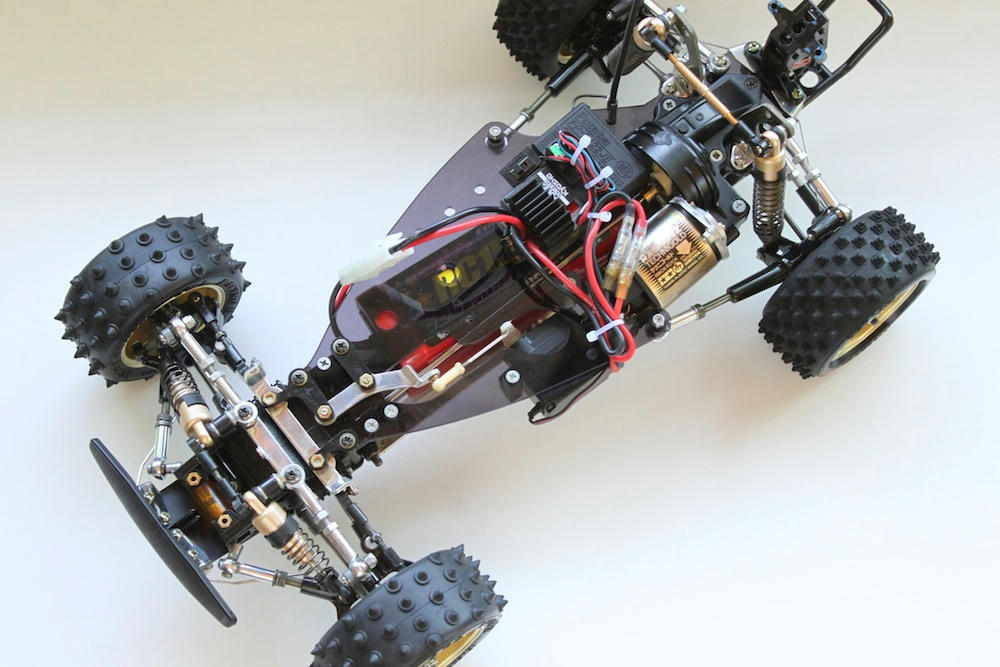

完成です、アバンテのシャーシ。

動作も、
問題なさそう。

気のせいか、駆動系の音が軽く聞こえて、
アバンテの高効率な4駆システムが体感できた瞬間かもしれませんね。

あと残るはボディ。
なんですけど、
なにか良いボディーカラーの案があったらお願いしますね!





拍手[4回]

PR

ちょびっと、タミヤカスタマーだより

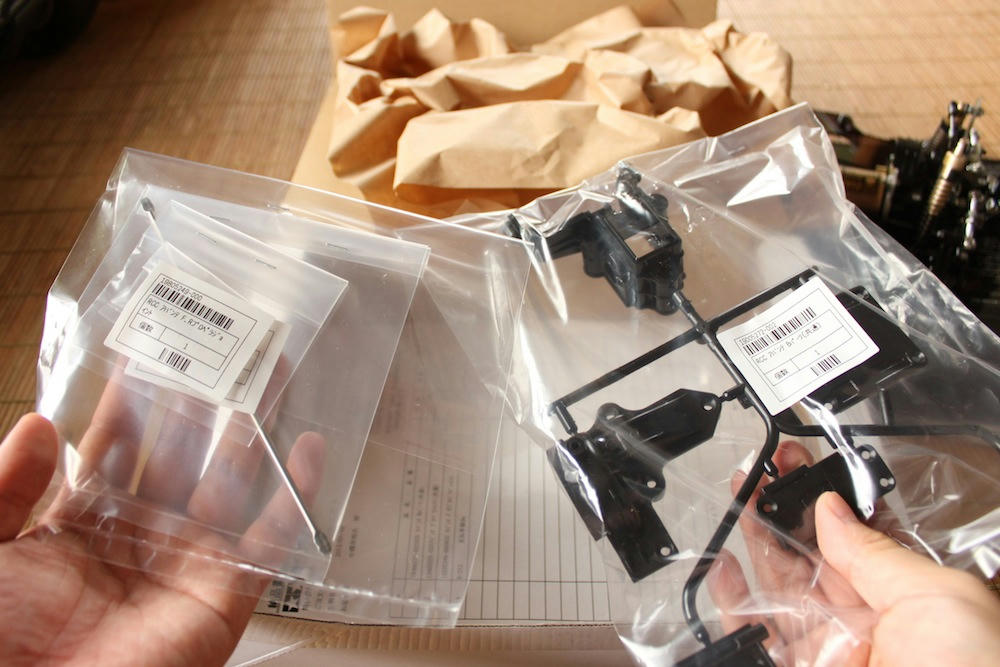

タミヤカスタマーサービスからスペアパーツ届きました^^
欠品は自力でなんとかする!
などとホザイてた私ですが
結局カスタマーだのみ…(ご勘弁を)

自力で何ともし難かったのが

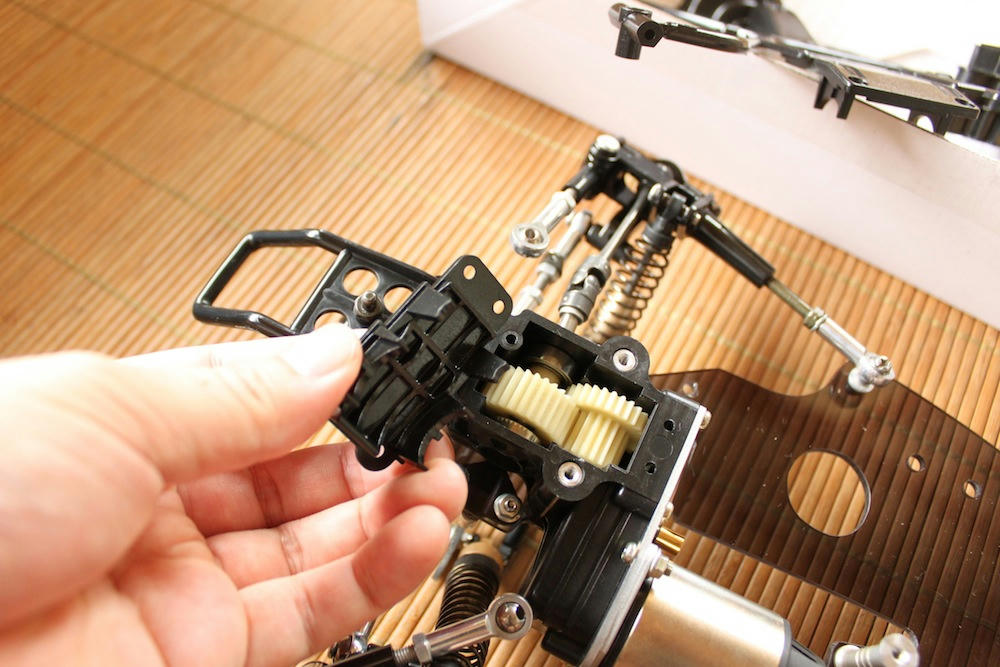

このリアギアボックスのカバー。
Bパーツを一括で注文せねばならんところが不本意ですが、助かりました。


あと、センターシャフト周りは自作で出来ないことも無いかも知れんけど、お手軽さでつい(笑)
あと、ホイールも買おうとしたんですけど、欠品中だそうです現在。

さて、
今回のメイン作業は、ロワーシャーシの穴あけ。

そのためにギアボックスカバー買ったんですから。

まずは

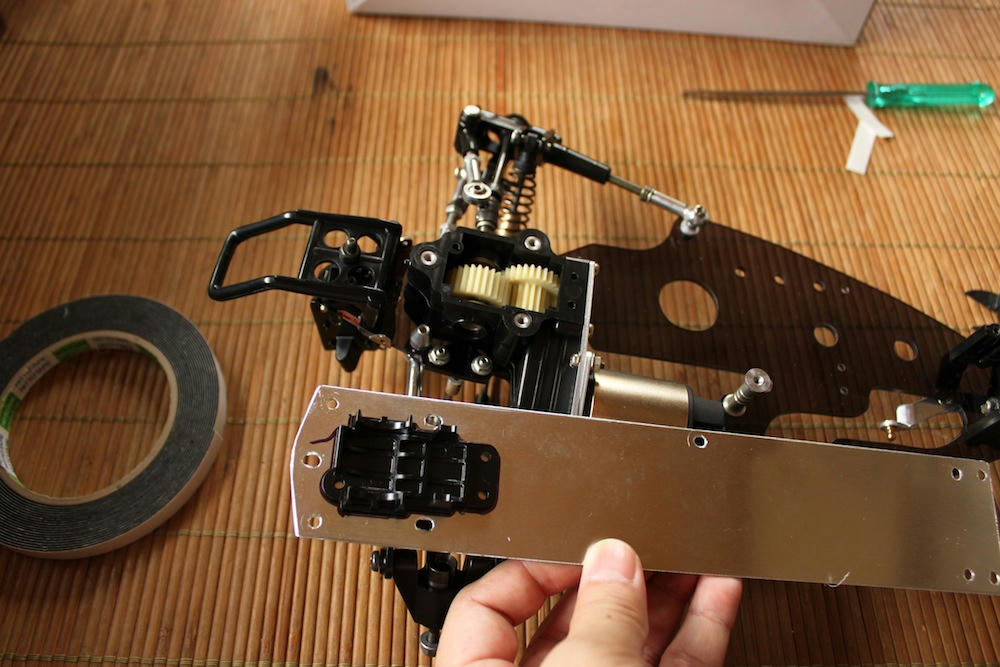

位置決め。
両面テープを使って、シャーシにあてがって罫書きします(マジックで…)。
ある意味、この作業が最重要ポイントですね。

わりと複雑な形状のギアボックスカバーを綺麗にはめ込むように穴あけするには…
ネジ穴との位置関係がずれないように…

実際、現物合わせの感覚的な作業なんですけど、できるだけ慎重に。

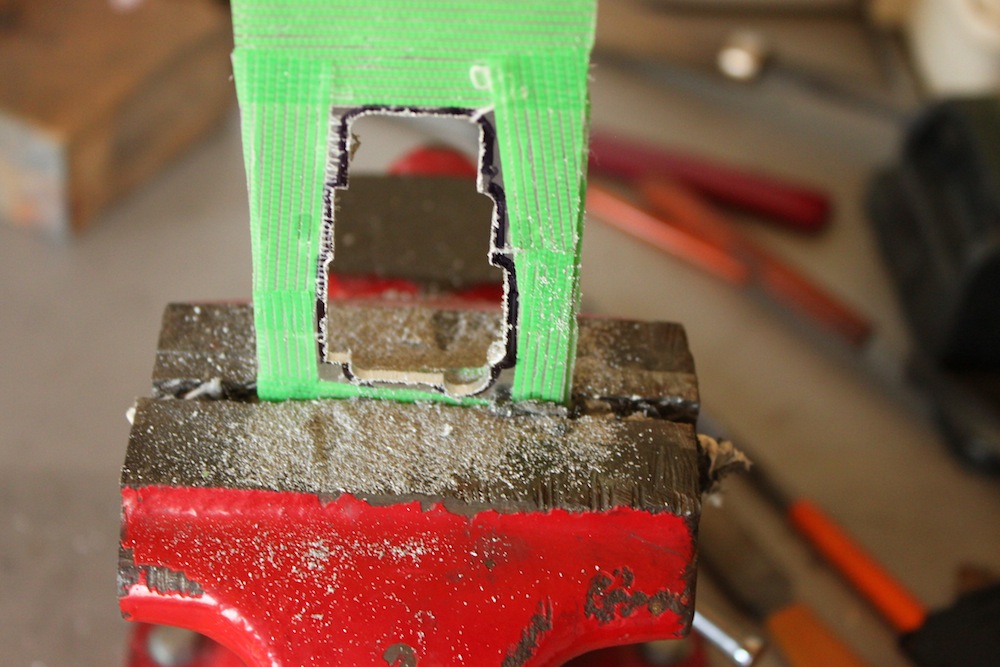

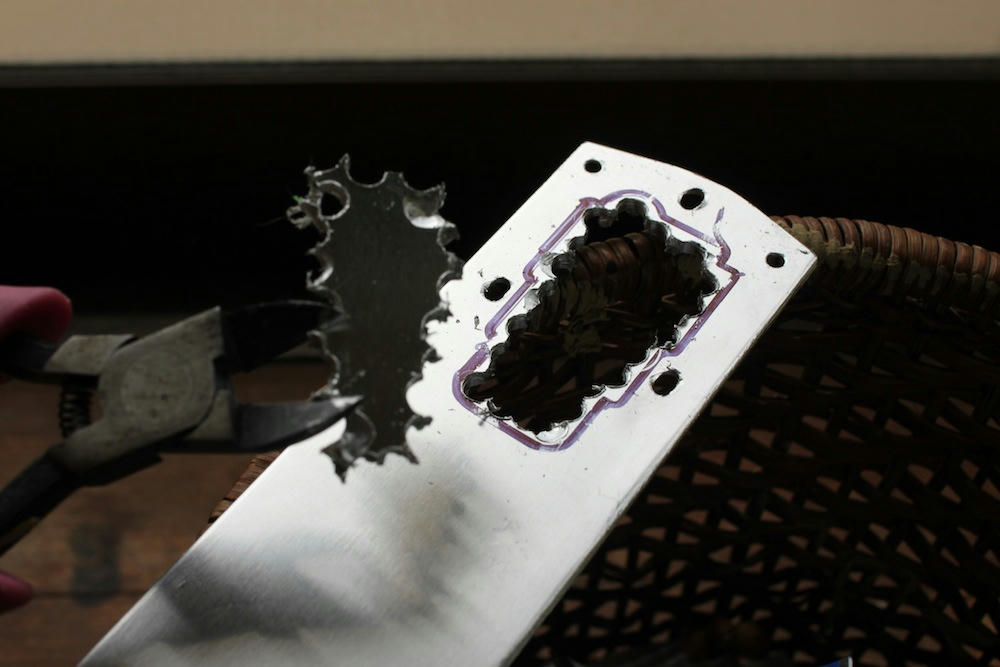

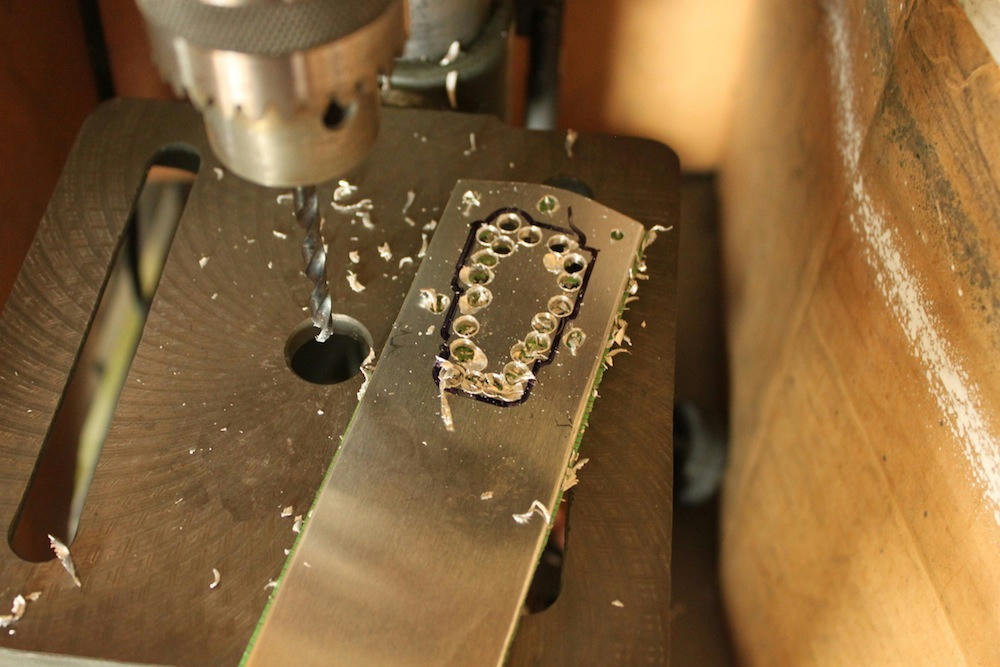

穴あけは、
ざっくり、ドリル撃ちまくって、
ニッパーでもぎ取る、
力づくな作業。

続いて、
マジックの線に沿ってヤスリで削り込み。
ただ、パーツをあてがって様子を見ながら作業しなければなりません。

OKです。なんとかハマった。
かなりいびつですけど、ここまでは大きな失敗なくイケました。

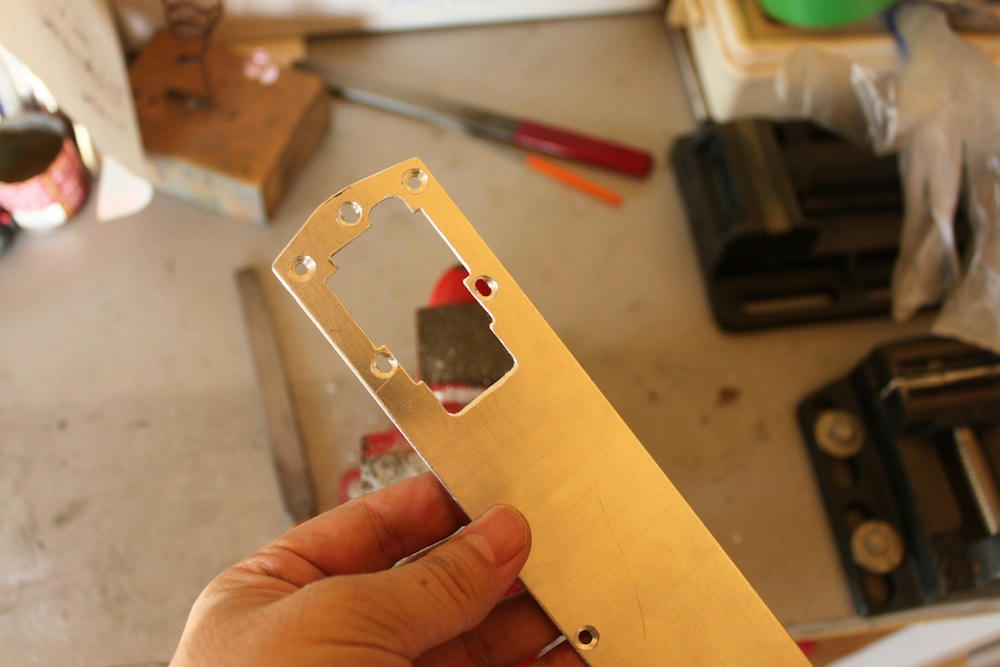

穴の形を整えて、
こんな感じ。

こっからは自称得意な磨き込み。

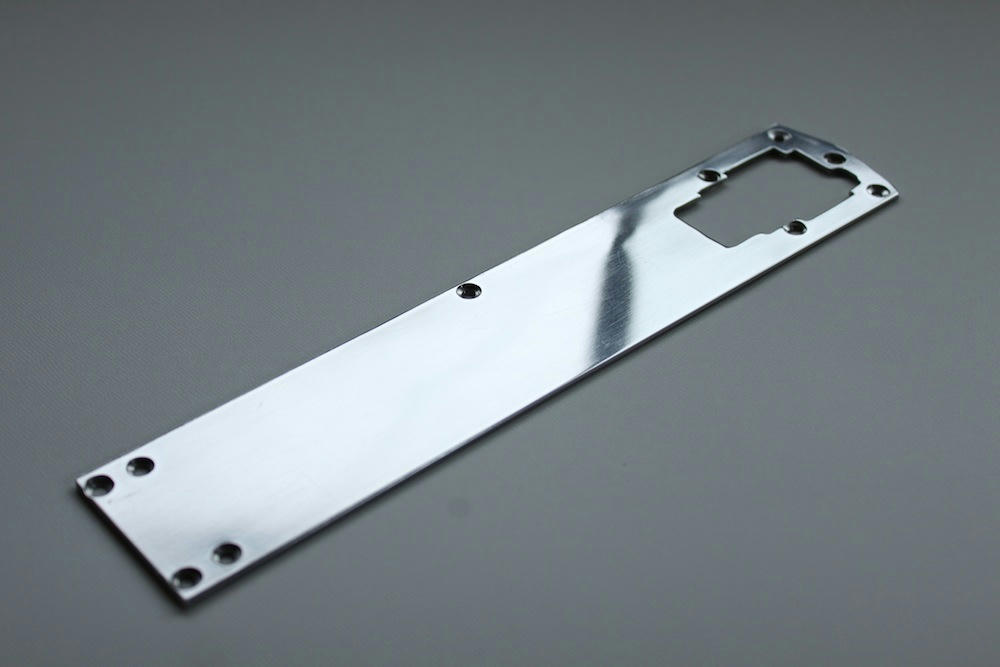

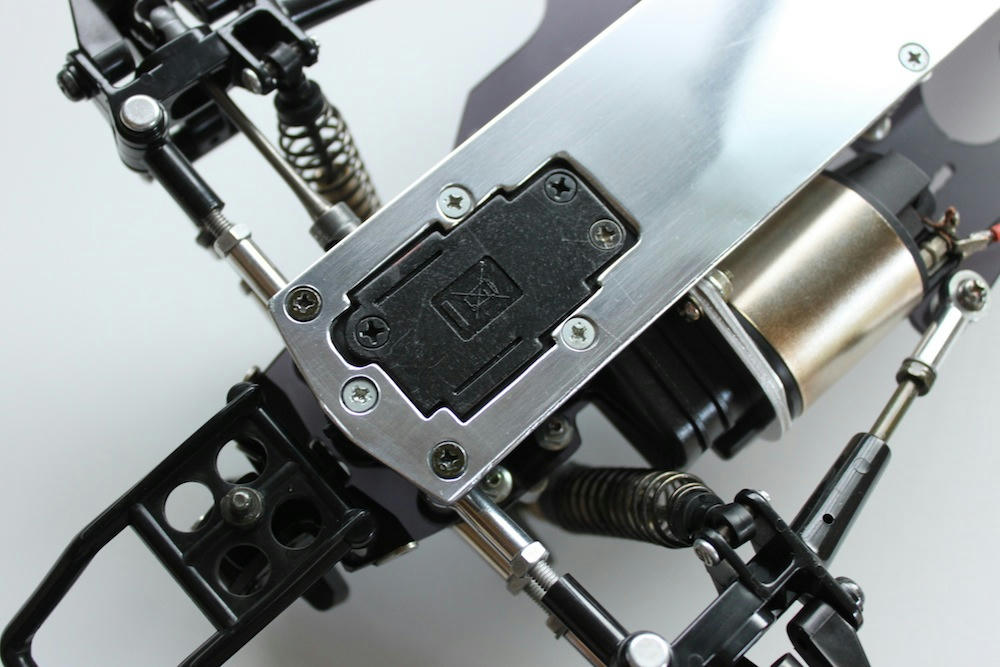

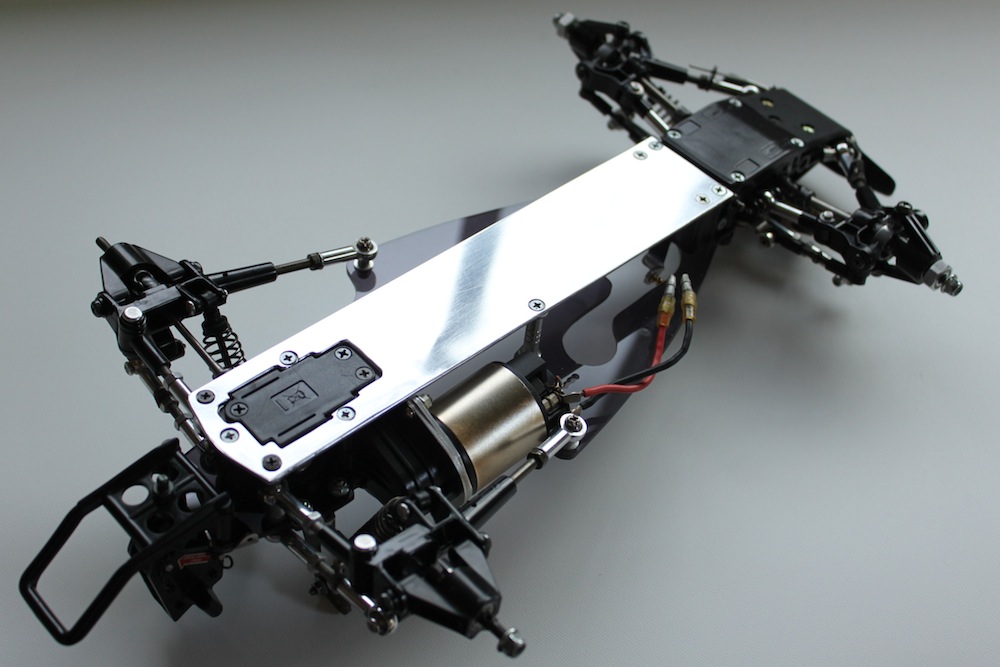

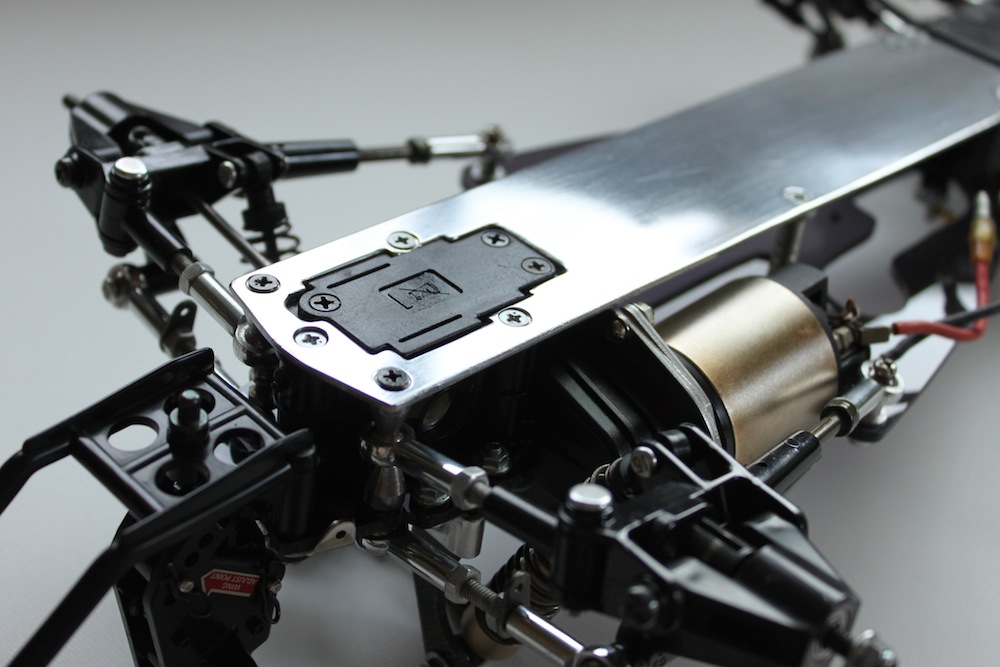

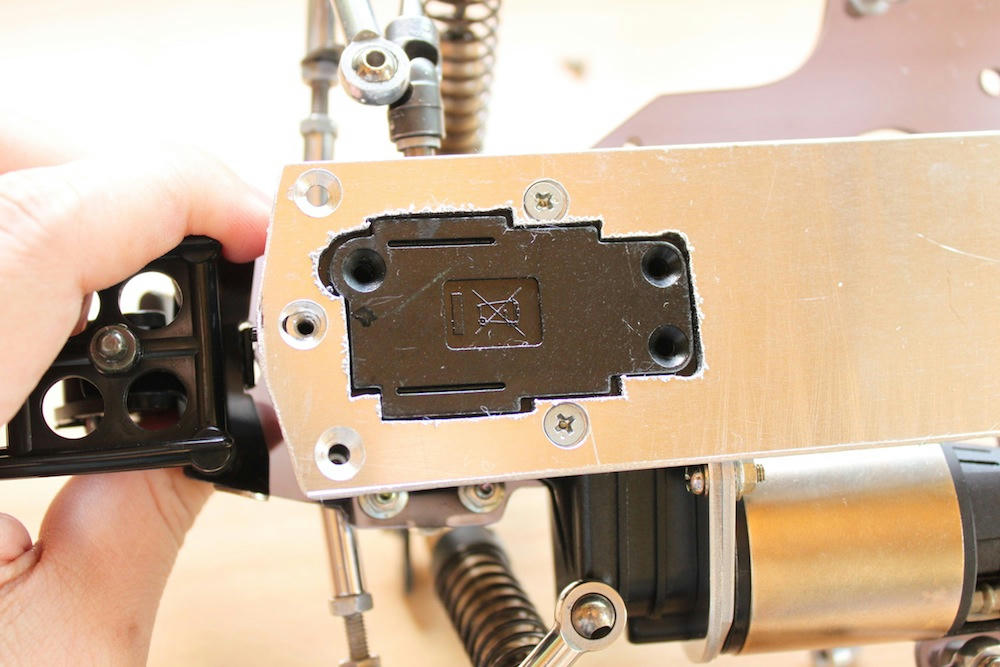

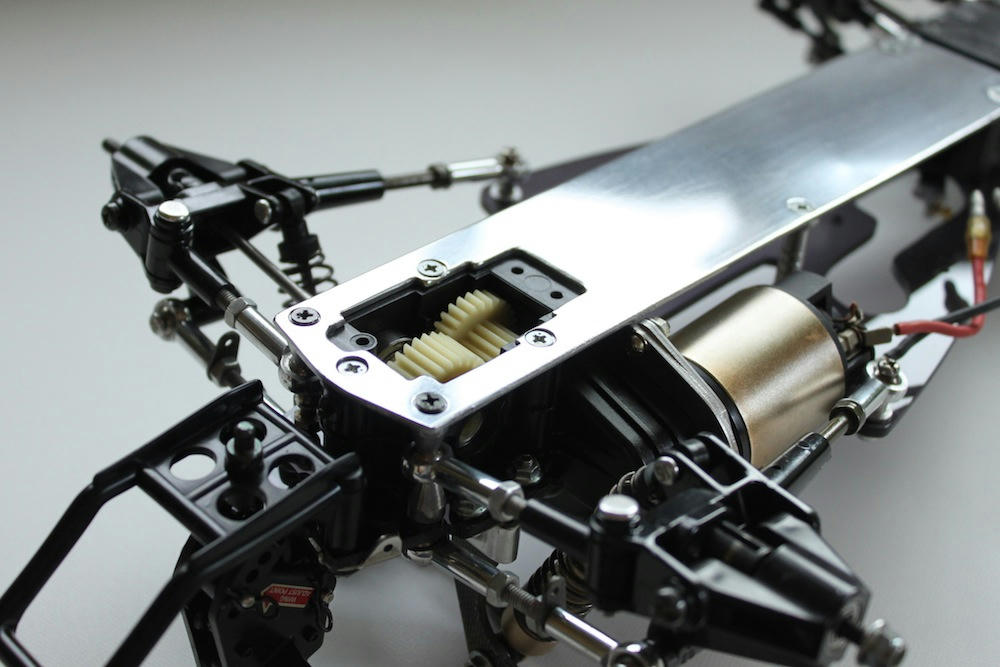

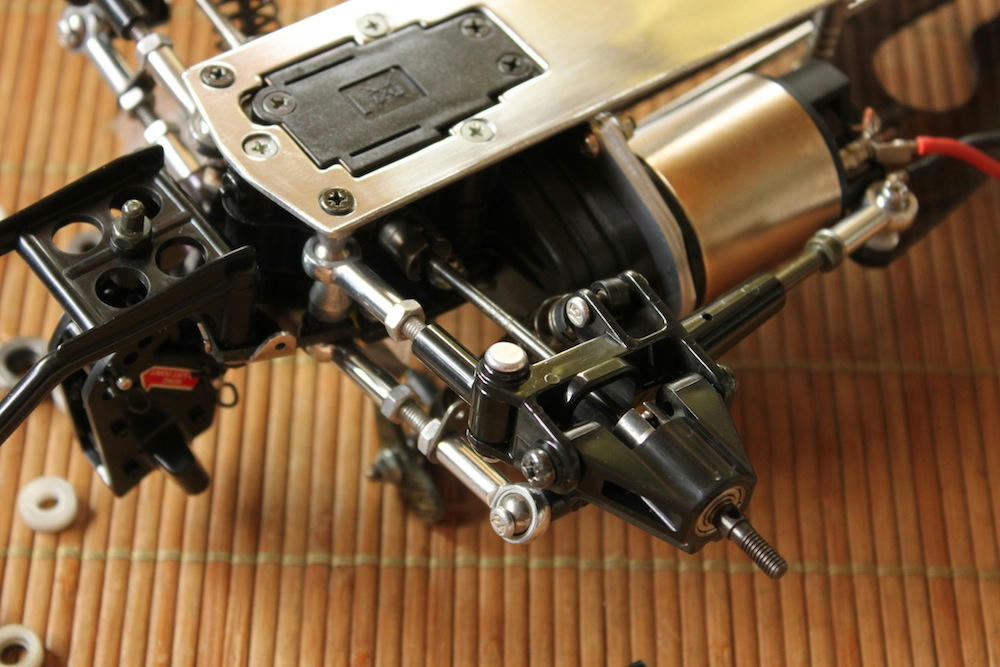

ロワーシャーシ完成 V

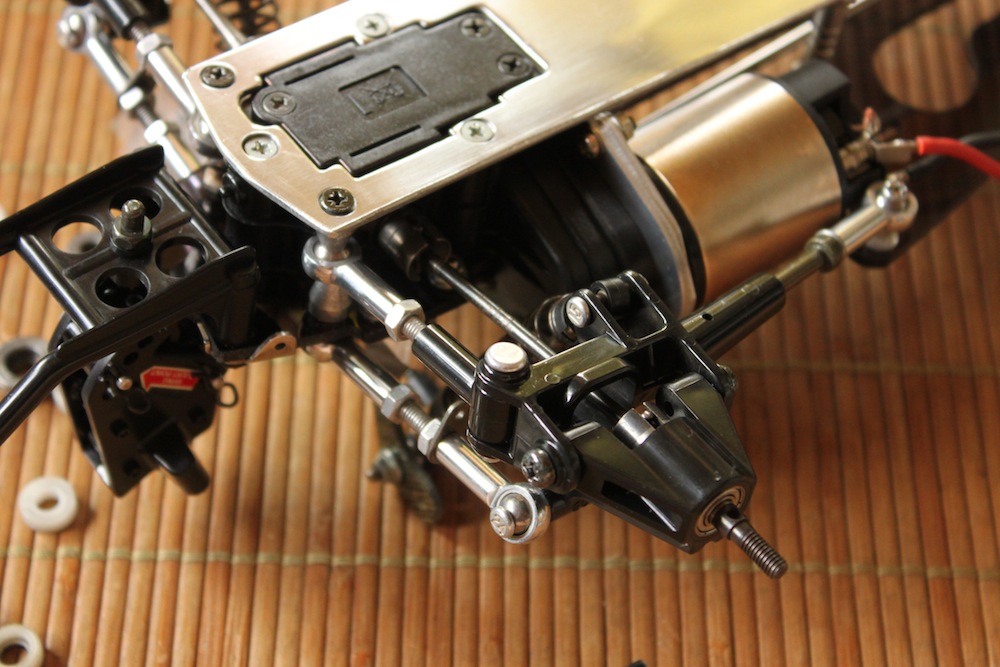

ギアボックスカバーの脱着もOK。
シャーシの方は無事成功です。


あと、

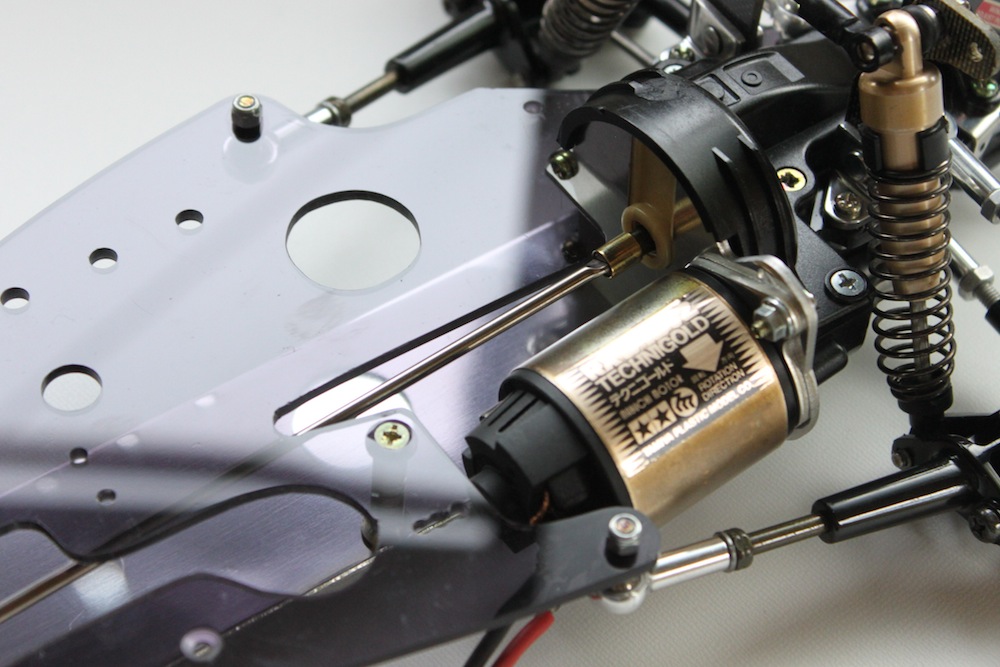

タミヤカスタマーで調達したセンターシャフト、問題なく付きました。


それと、
欠品のリアユニバーサルジョイント。
手持ちのラジ引っ張り出したりして、
あれやこれやあてがって…
なんとかドライブシャフト装着。
オプティマのドライブシャフトでした。

これでシャーシ周り大体出来たかも^^

拍手[3回]

暑いけど、シャーシ自作

暑いですね〜。
今日、岡山は35℃位いったんじゃないでしょうか。

今日は予告通りアバンテのロワーシャーシやってますよ。
形はほぼ長方形なんで難易度は低いですが。

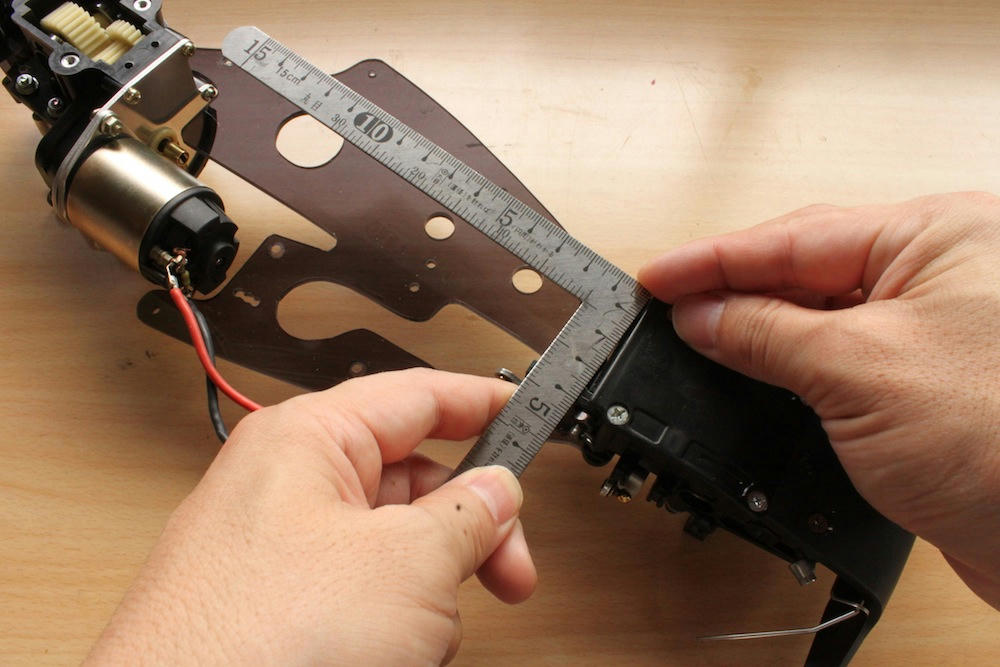

↑↑ まずは寸法取り。

大体の寸法わかりました。
245mm ☓47mmです。(たぶん)

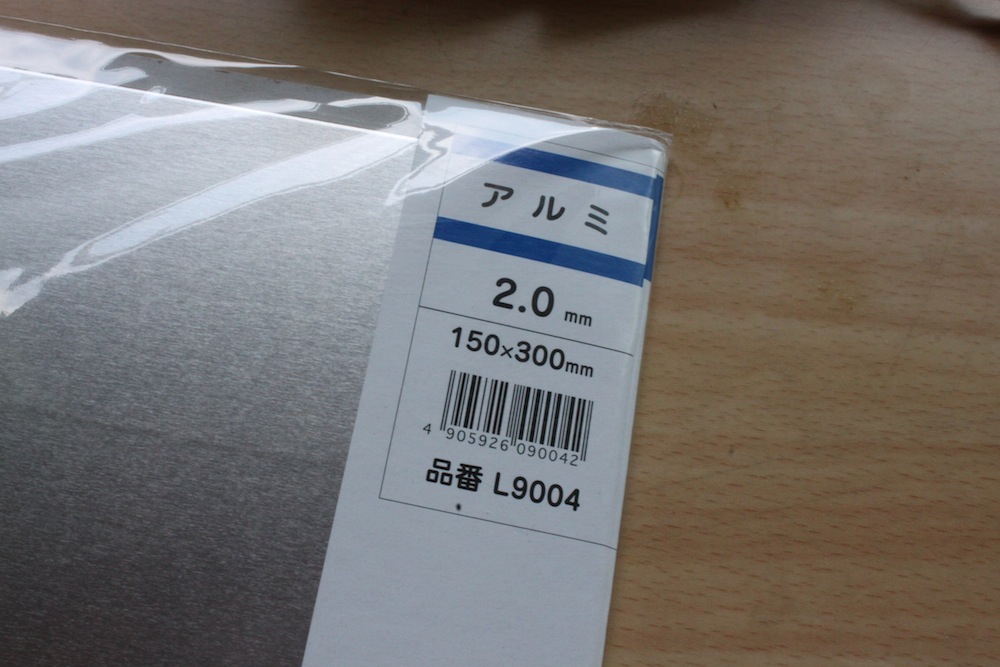

ホムセンで材料買いました。
2mm厚のアルミ板。

ただ、このアルミ板あんま品質良くないみたいです。
なんか傷が多いんで…

近所のホムセンが引越ししてしまって、やむなく別の店に行ったんだけど、要注意です。


ま、磨けば何とかなるんで、進めよう。

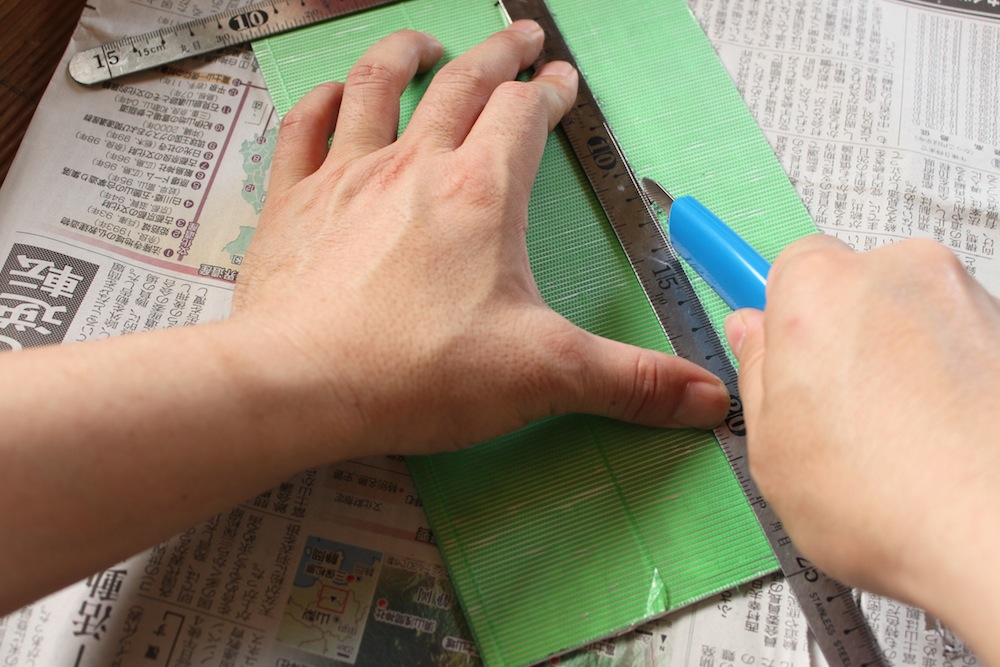

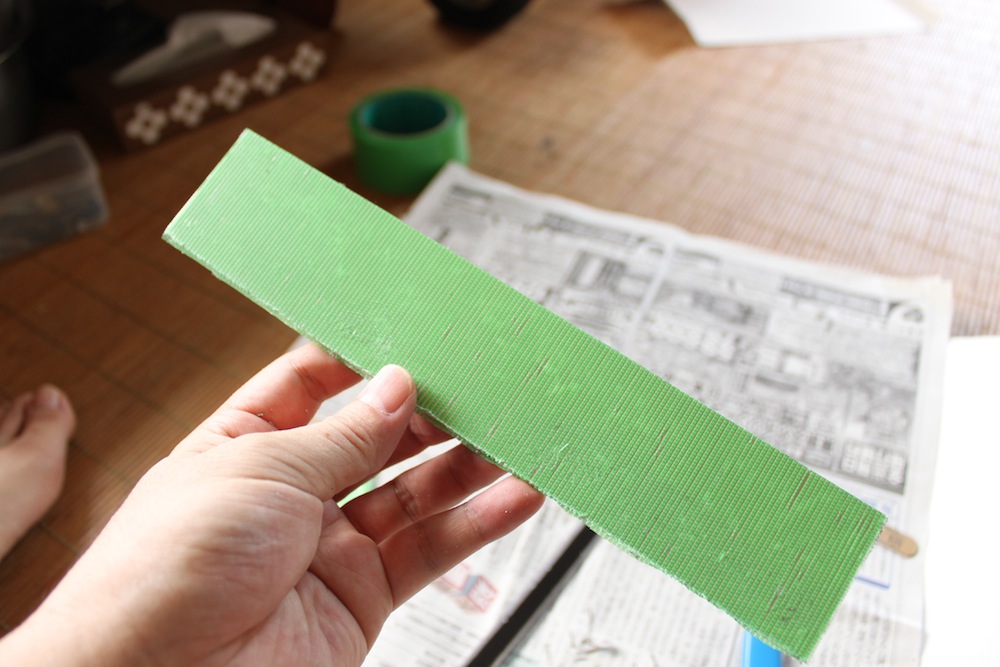

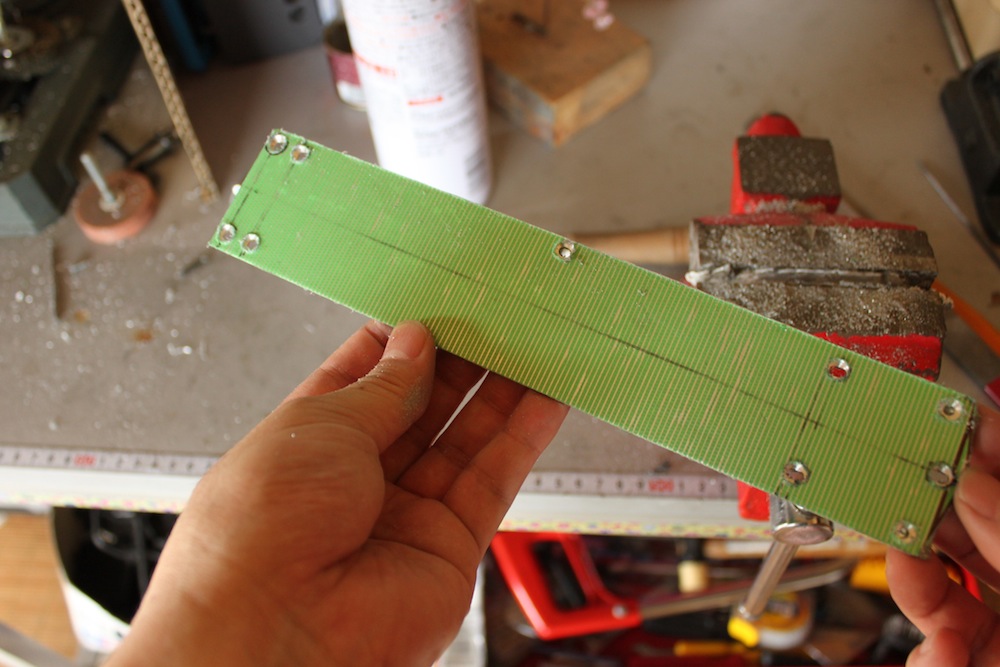

長方形にカットするだけなので、
この前かったアクリサンデーカッター使ってみました。

良いですよアクリサンデーカッター。アルミ板もOKみたい。
はい、こんな感じ。
まあ、コキコキするとき慎重にしないと板が歪んでしまいますが。
そこら辺はテクで (ホントか!?)

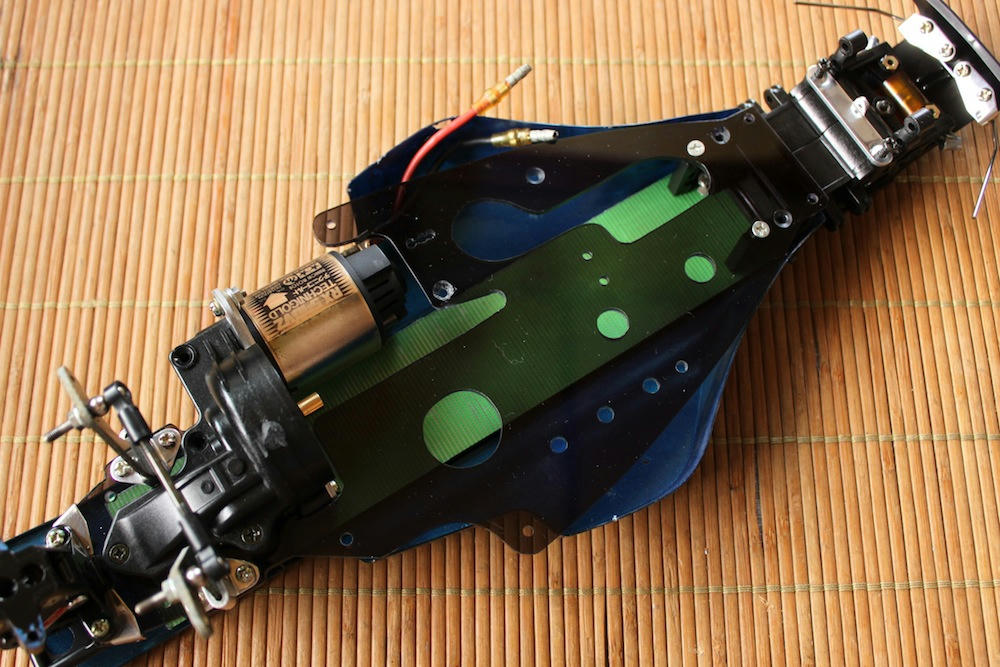

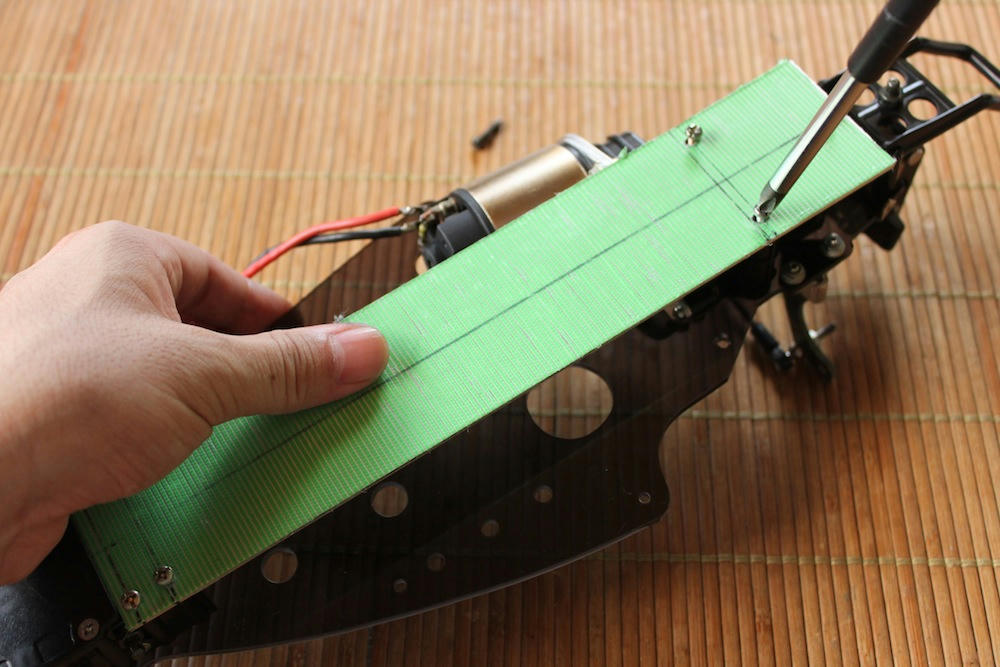

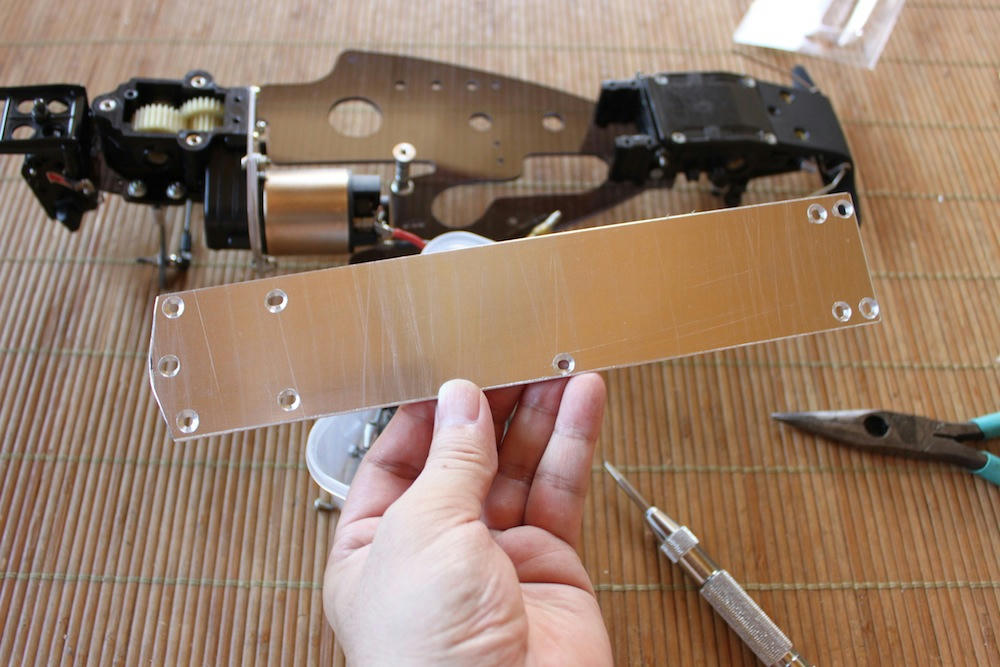

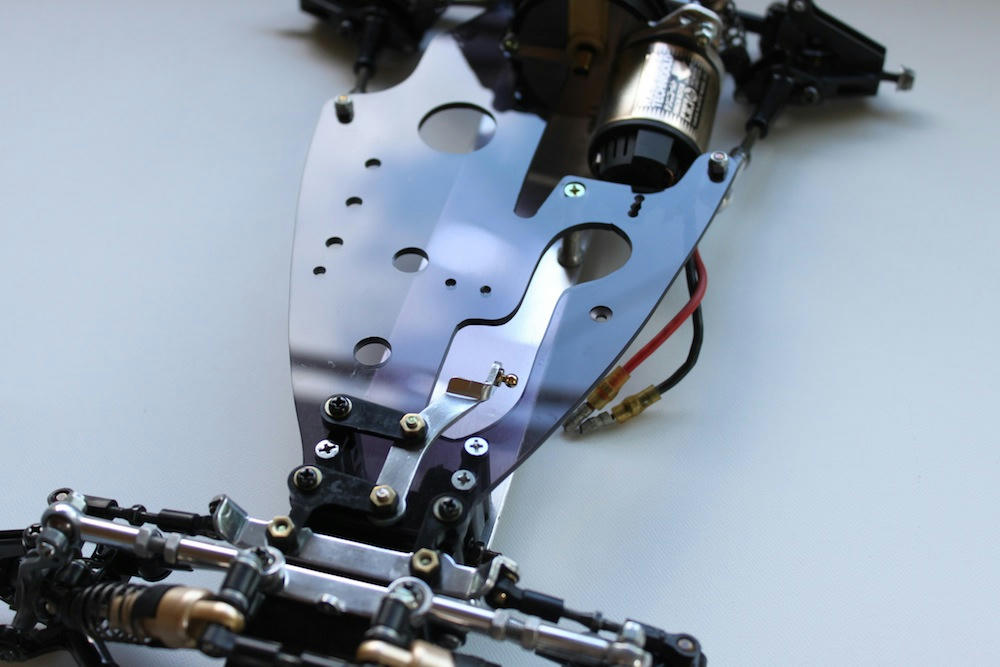

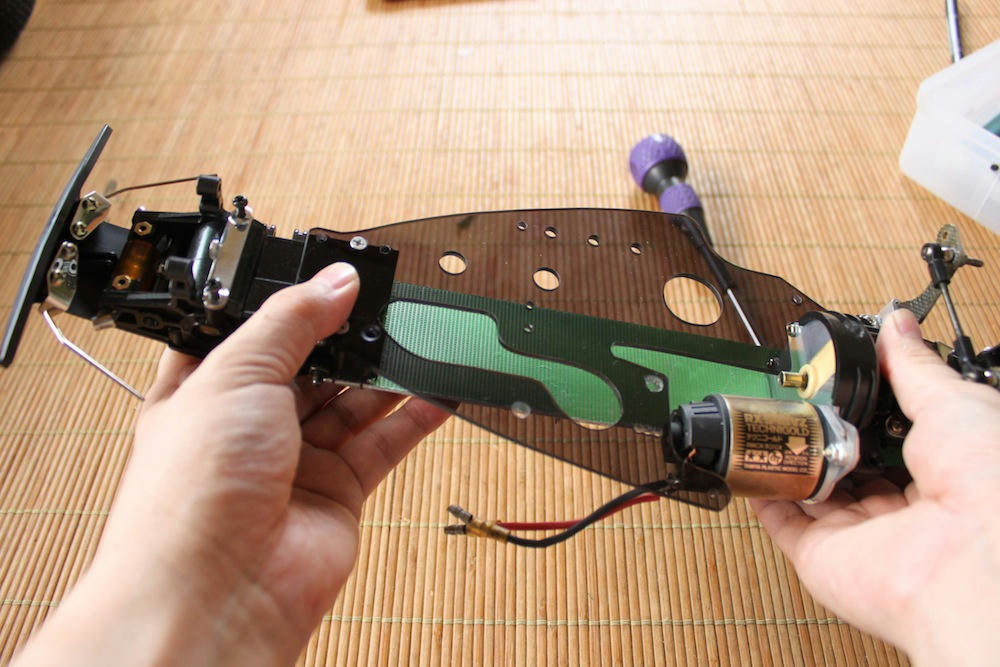

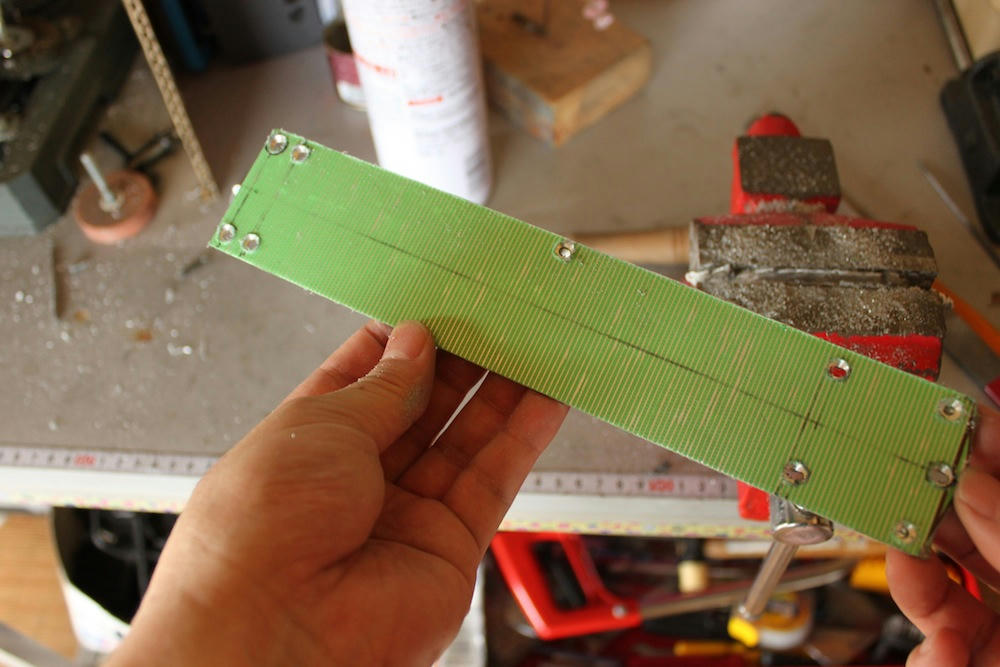

前後のギアボックスのネジ穴を慎重にあけて、

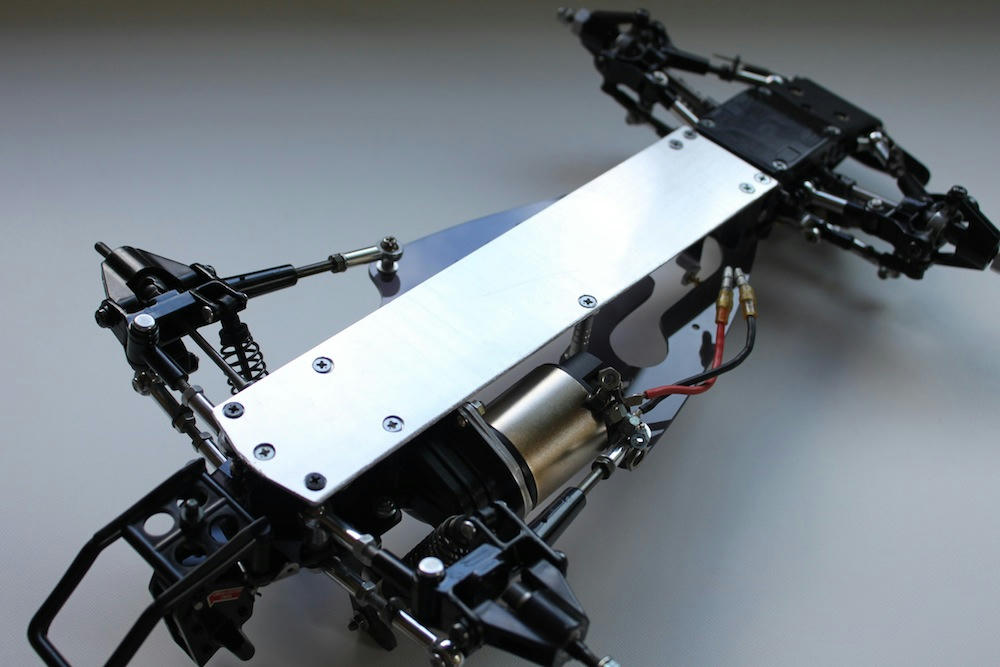

寸法OKです。

にしても、
下側のシャーシつけると、いきなり凄い剛性感だわ〜。
アクリル折っちゃう心配なくなりました V

皿ネジ加工して、
お楽しみの、
テープ剥ぎ。

ただ、この後リアのギアボックスのハッチの穴を開けなければなりません。
ハッチが欠品なんで、それを手に入れてから改めて開けることになります。

なので、シャーシの磨き込みはまた今度。

で、

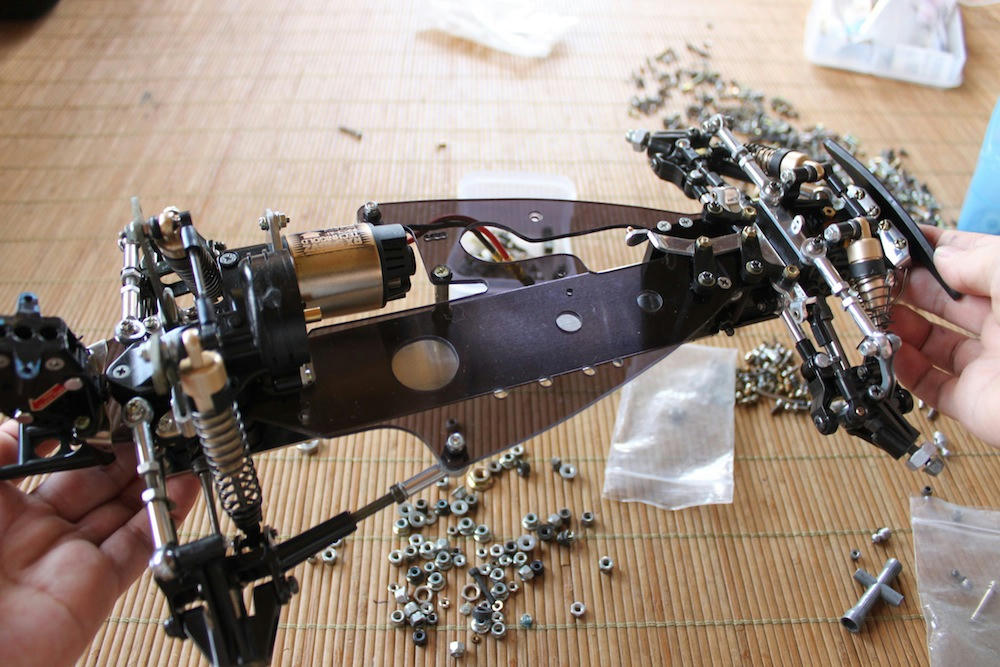

今日はここから、先週磨き込んだサスアームを付けた。

んですけど…これが、
めんどくさっ!!
取り付け方が超複雑なうえ欠品パーツがあるし、あと部屋が死ぬほど暑い!!

大汗かきながら、
やっと完成。
あー暑かった。

普段汗をかくことのない私にはきついです、ラジ 笑)


さて、いったんクールダウン。
部屋掃除してから写真撮影。

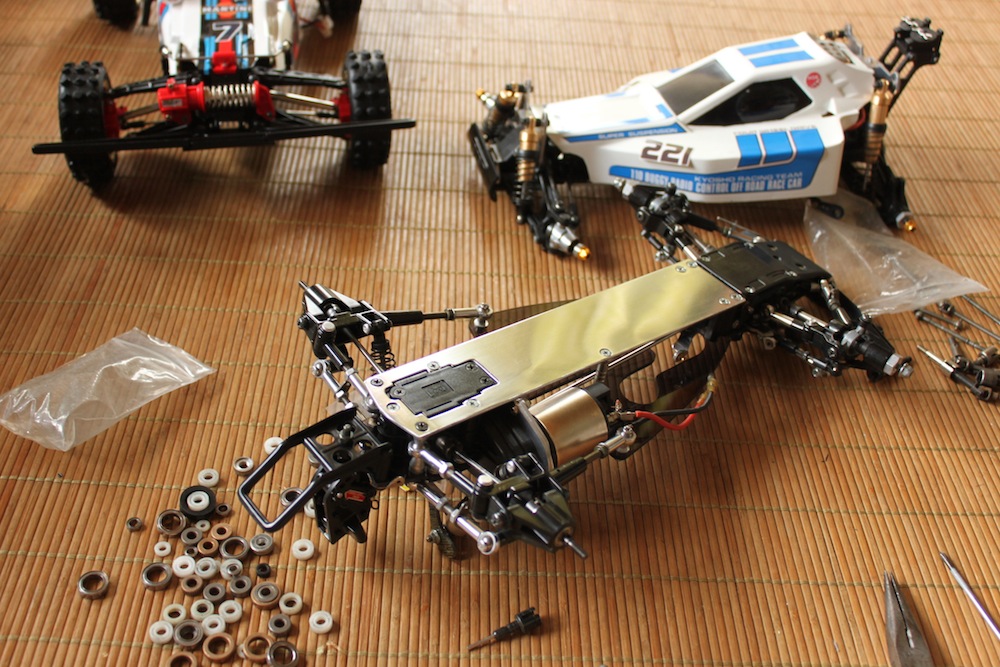

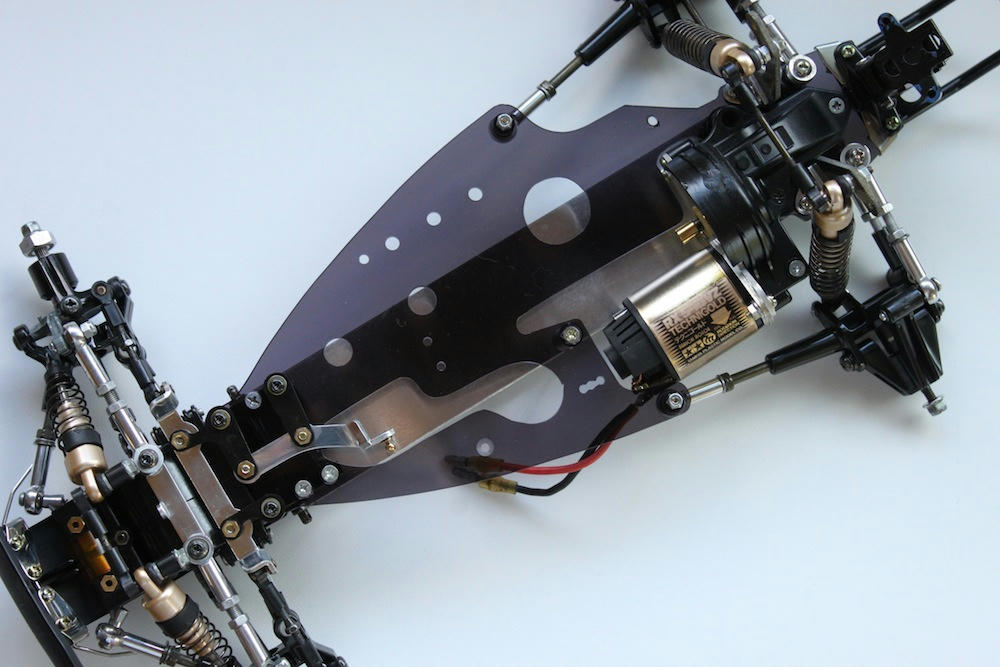

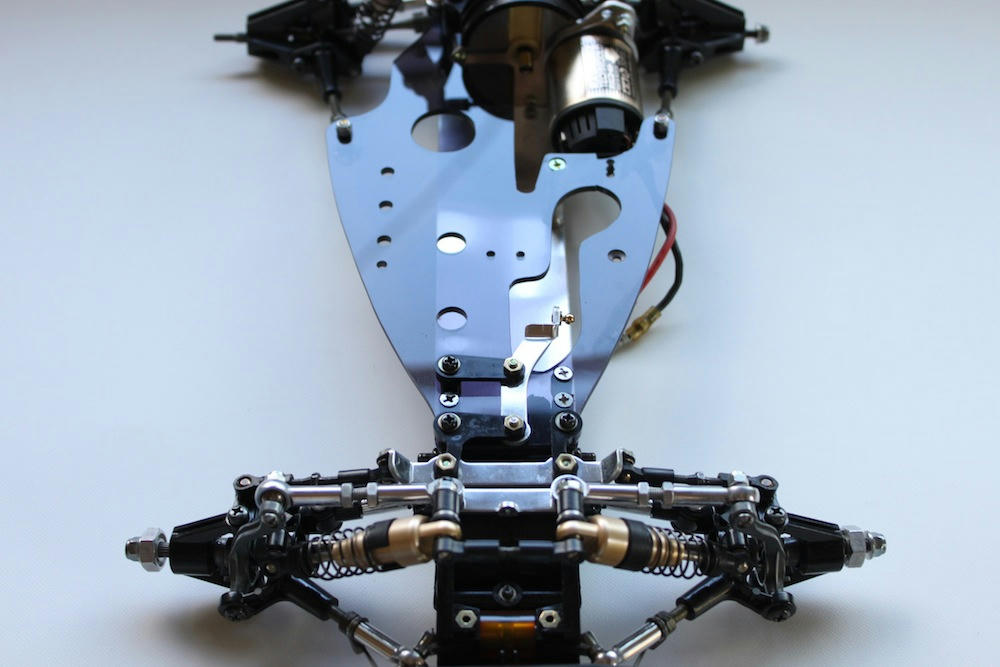

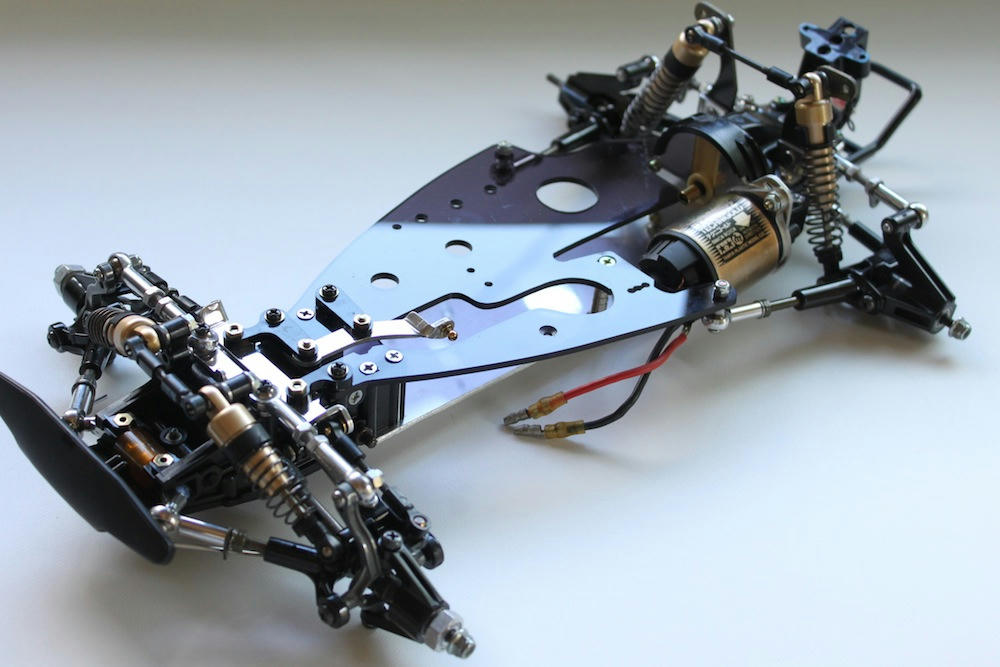

こんな感じです。
写真多くなっちゃいましたね今回。

拍手[10回]

金属サスアーム 復活

今日はホント久しぶりの振休。

まる一日、自分の時間でした。
ラジの方は、アバンテのサスアームをオーバーホール。

って、今さら気がついた。
前回の記事とかcraftさんへのコメントで、次はロワーシャーシ作る的な雰囲気漂わせてたの思い出しました!

すいません、それは次回ってことで^^;


さて、

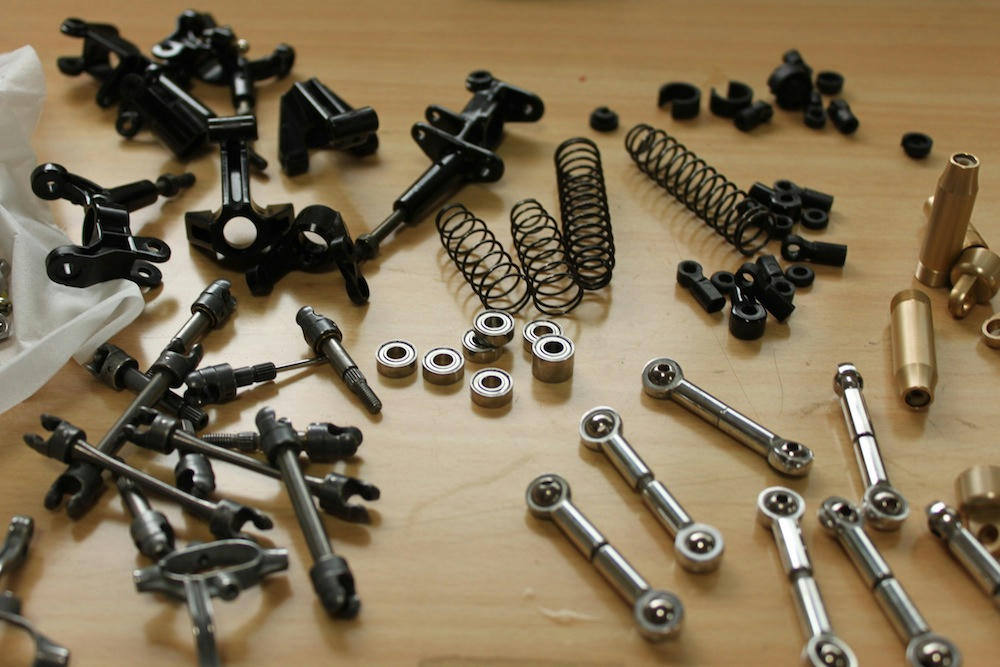

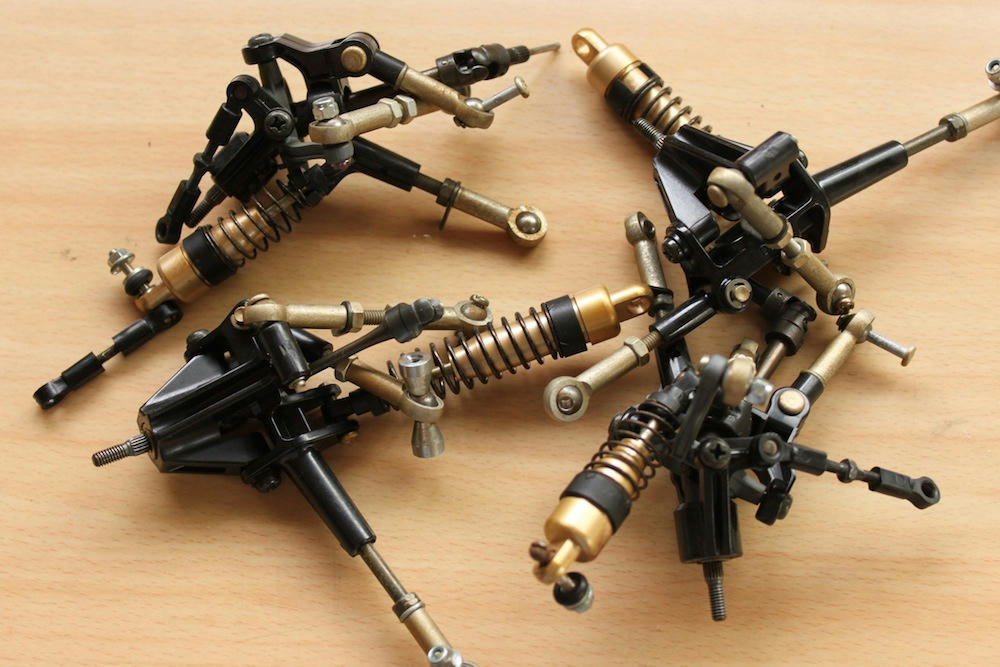

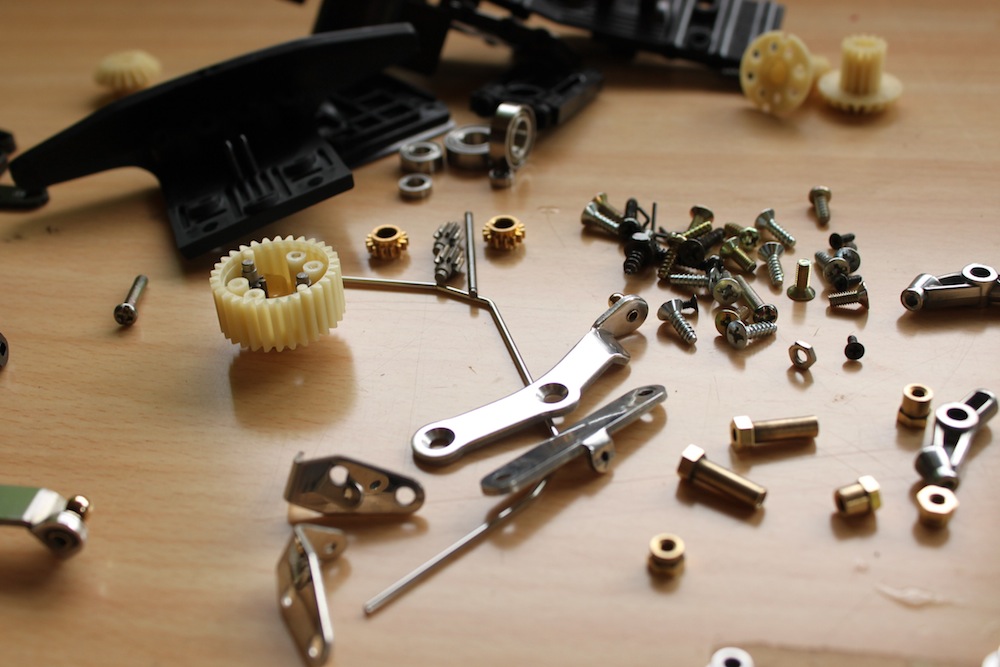

サスアームは、まずばらすところから。
フロントとリアを一気にやってしまおう。

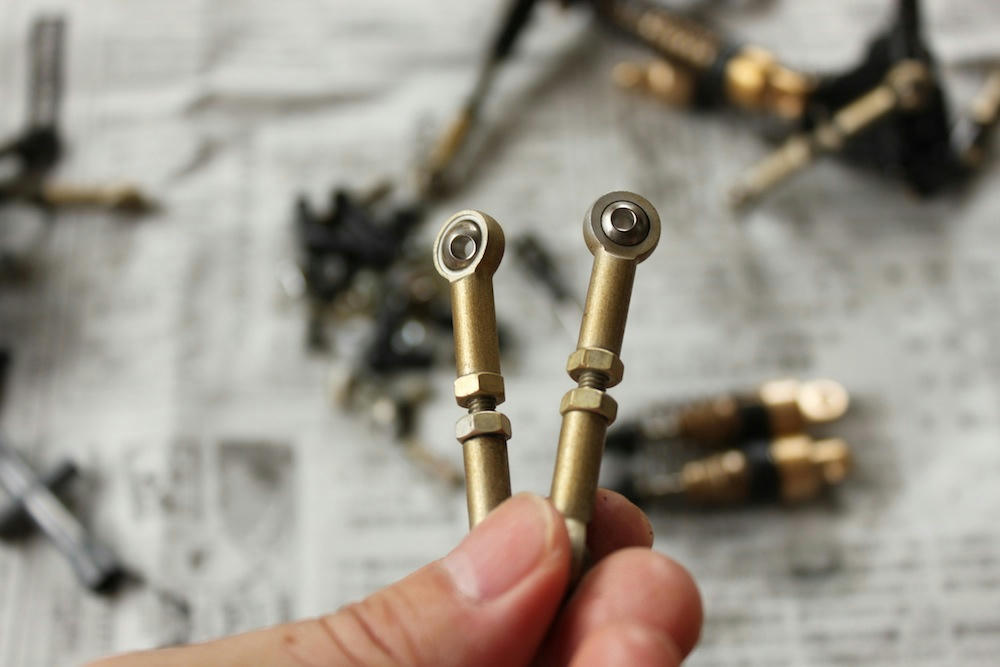

これ、アバンテの特徴的なピロボール型サスアームなんだけど、
なんかサビてんの??

軽いし、アルミじゃなくて高級な素材? チタンとか??

が、アルミみたいです(wikipediaより)。

じゃ、なんでサビてんの?

と、疑問が堂々めぐり。

あと、

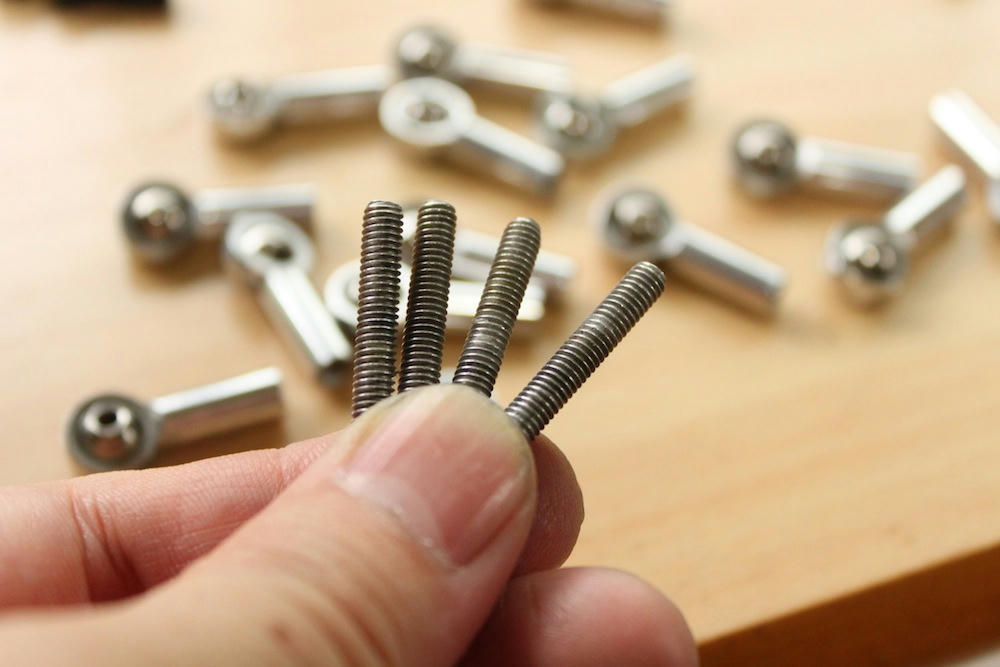

サスアームに使うこのボルトもかなり軽いんだけど、
こっちはアルミ製なんですよね。



その他、
今回ぜひ紹介したいのが、

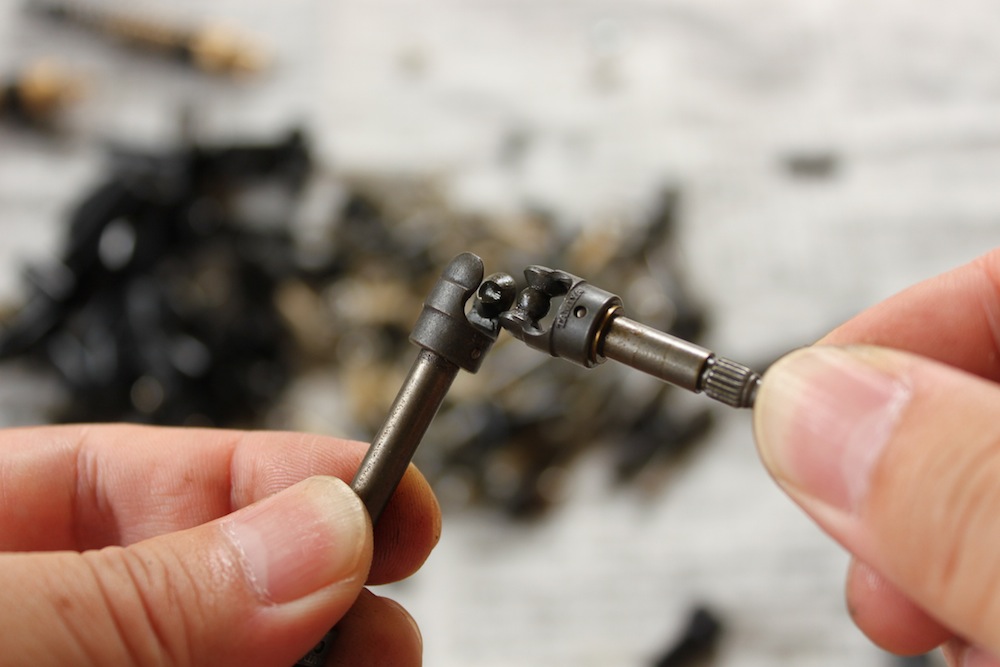

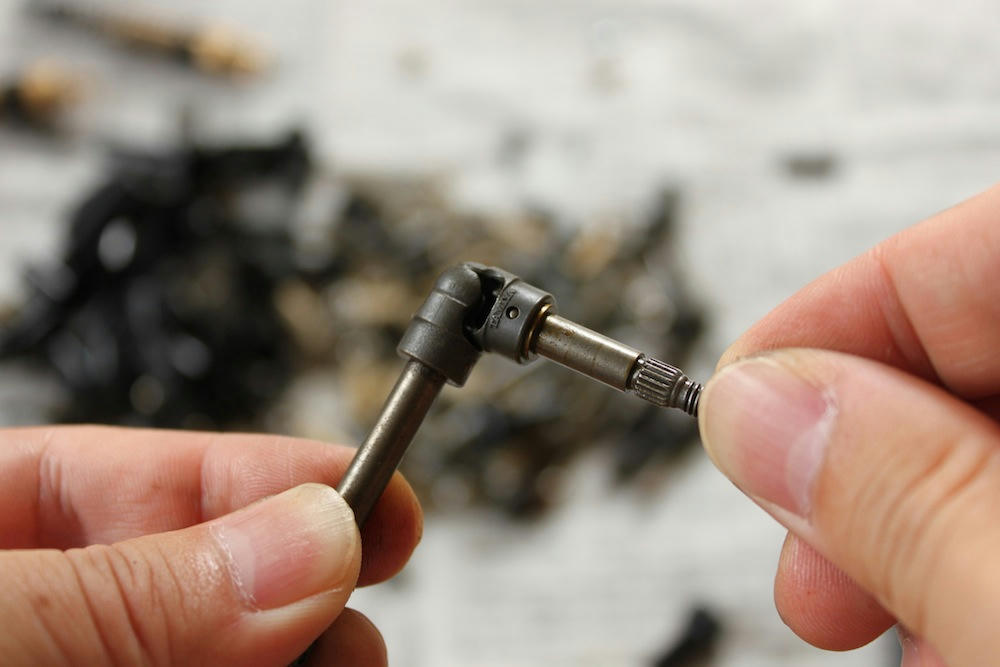

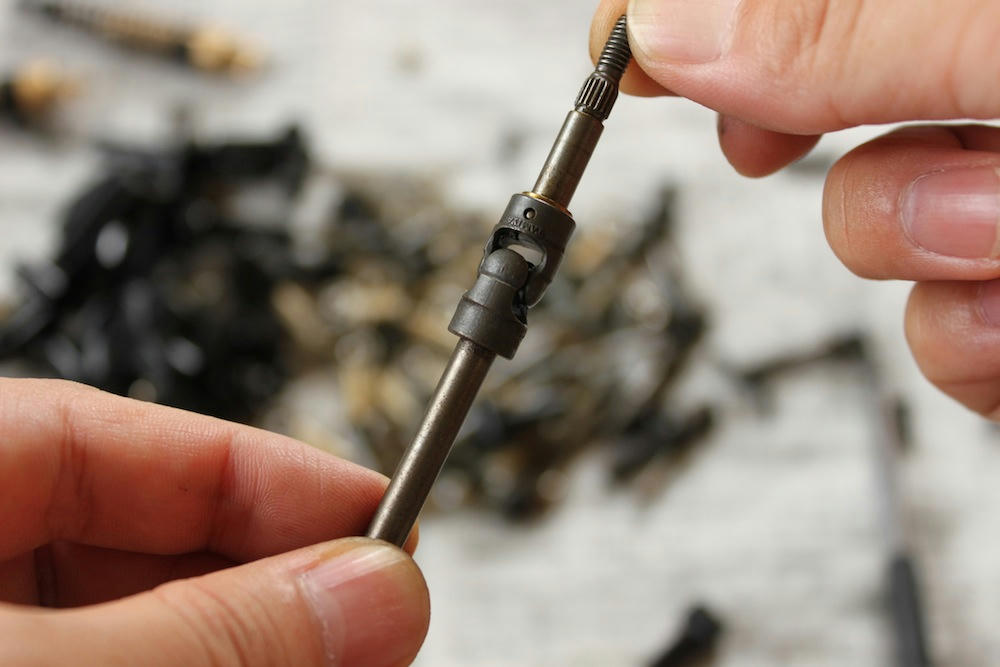

ドライブシャフト(正式名称分かりません!)。

これ、受け側に細長い溝が切ってあって、
こうやってそこにスッと差し込むと、
ユニバーサルジョイントの出来上がり。
なんとも面白い構造です。
初めて見たわ〜こんなの。

ただ、一個リア側の部品が欠品してて、
再販の2011では別のシャフトになってるようなんで、どーしょーかって状態。

毎度のパターンの、

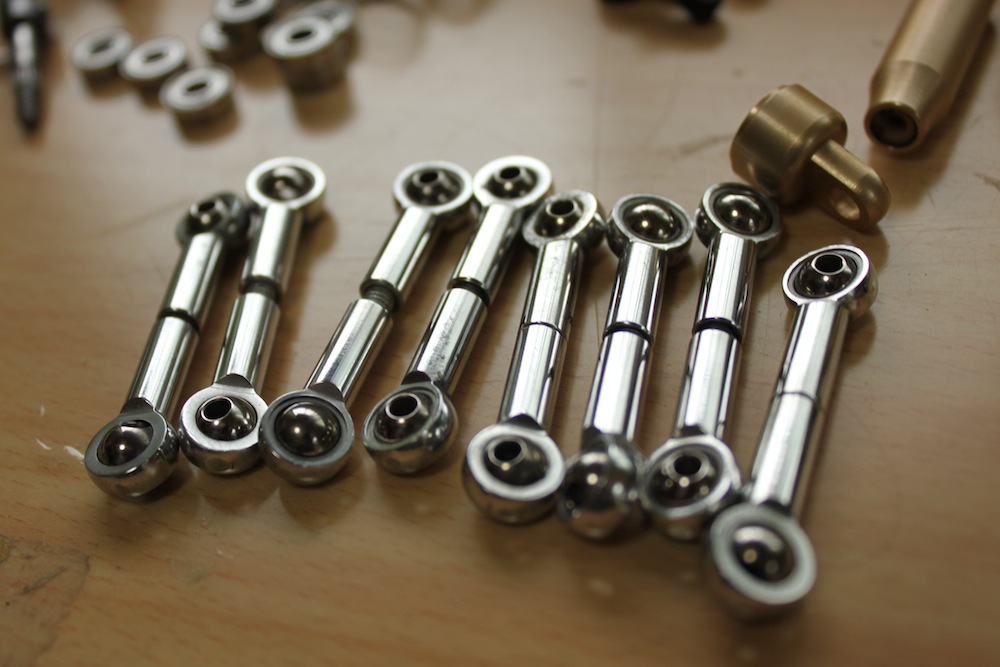

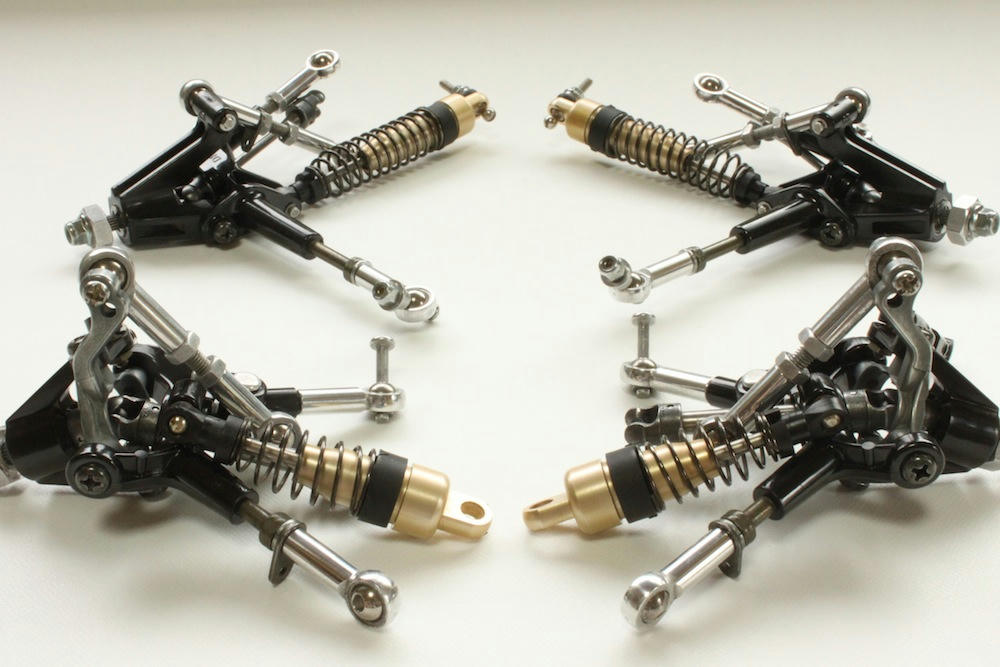

磨き終わりましたーの図。

特に、
ピロボール系、見事に復活。
やっぱアルミですわ、この色は。
サビに見えてたのは油汚れも加わったものだったんだと思います。

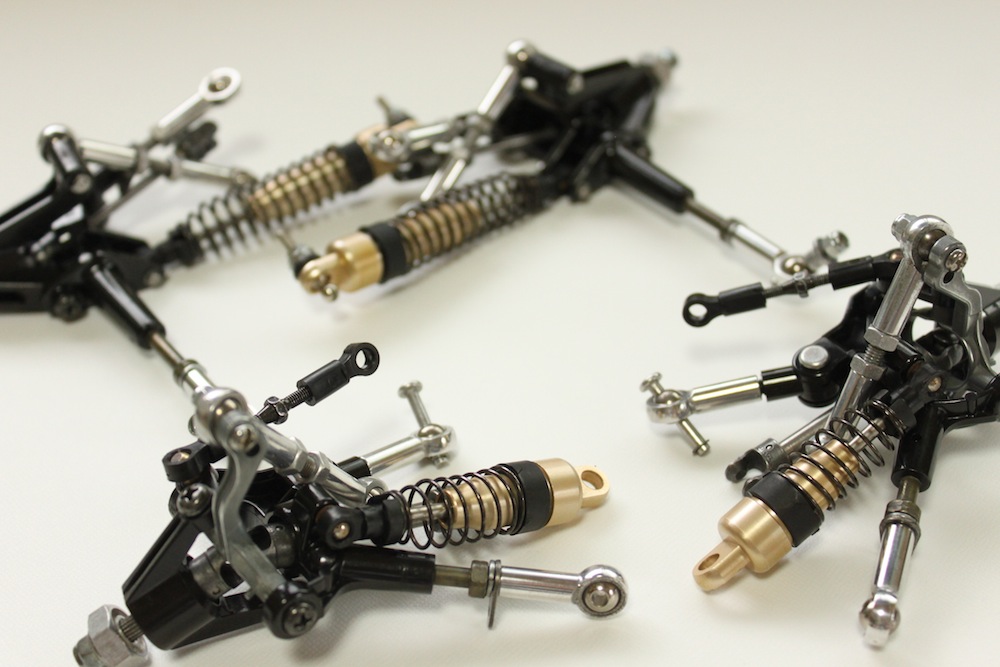

組み立てました。
すみません、怖くてシャーシには付けてません。
次回は、ロワーシャーシ作りますからね。

にしても、このサスアーム。
組み立てるのに1時間半...
これじゃ、レースじゃ勝てないわ ^^;

拍手[3回]

フロントギアボックス

今日はフロントギアボックスの分解洗浄。
サスアームはあとまわしに;
この週末もあんまり進んでません。

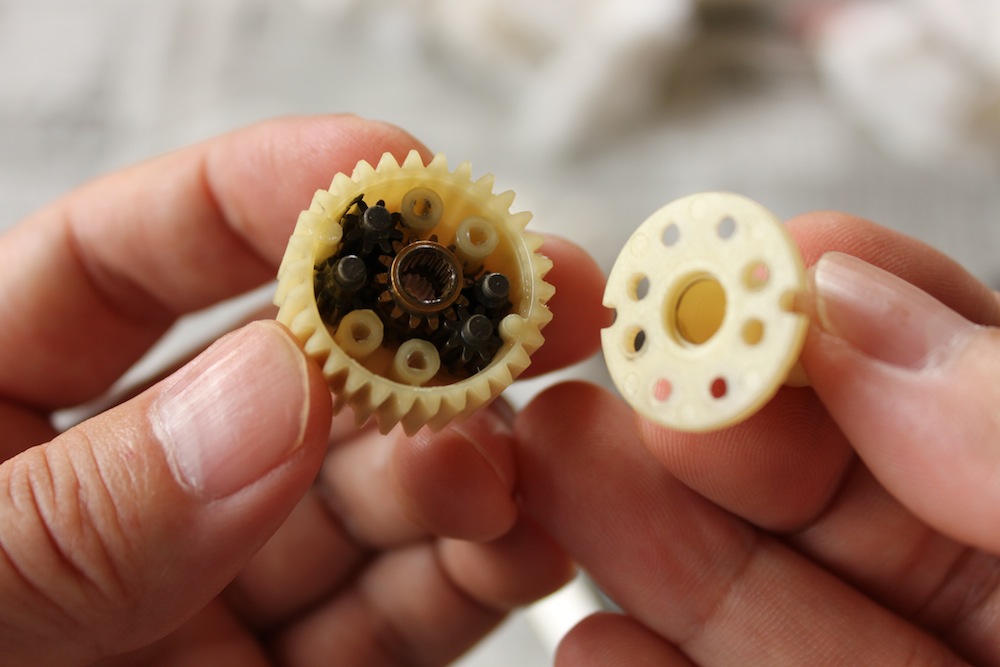

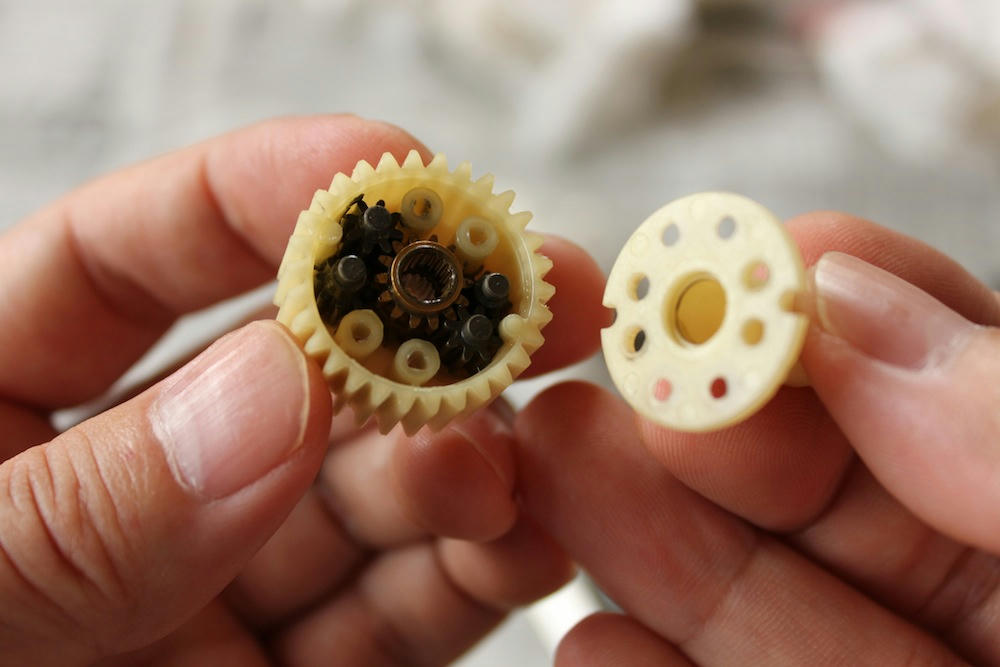

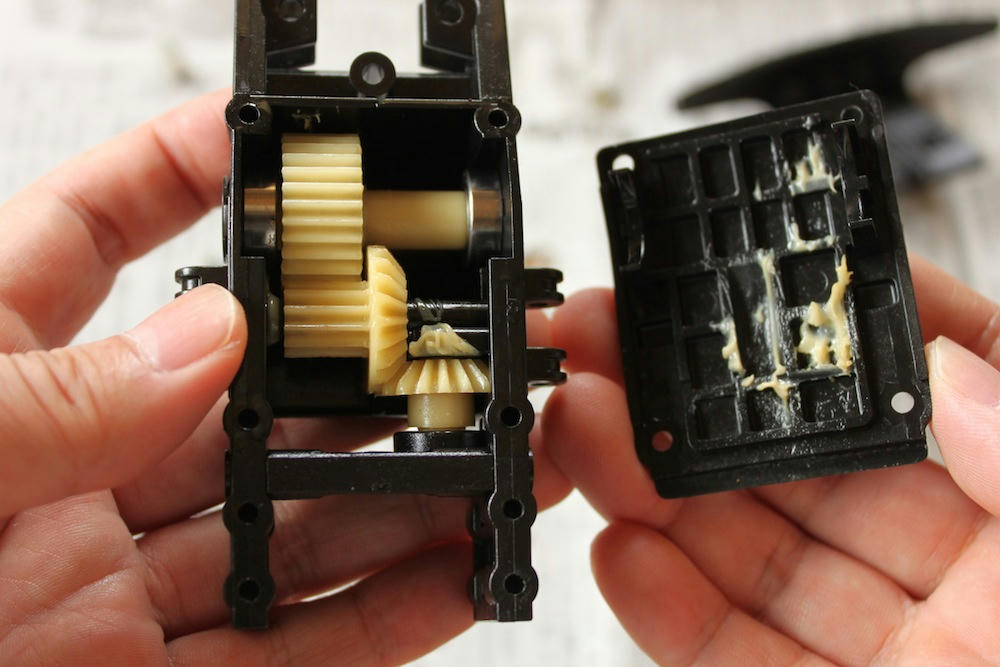

フロントギアボックス内部。
結構ピッチ大きいんですね、ギア。
欠品としては、センターシャフトを受ける部品です(ギアの軸)。


ギアの状態は全く問題なし。
リアの時と同じく分解洗浄してグリスアップのみです。

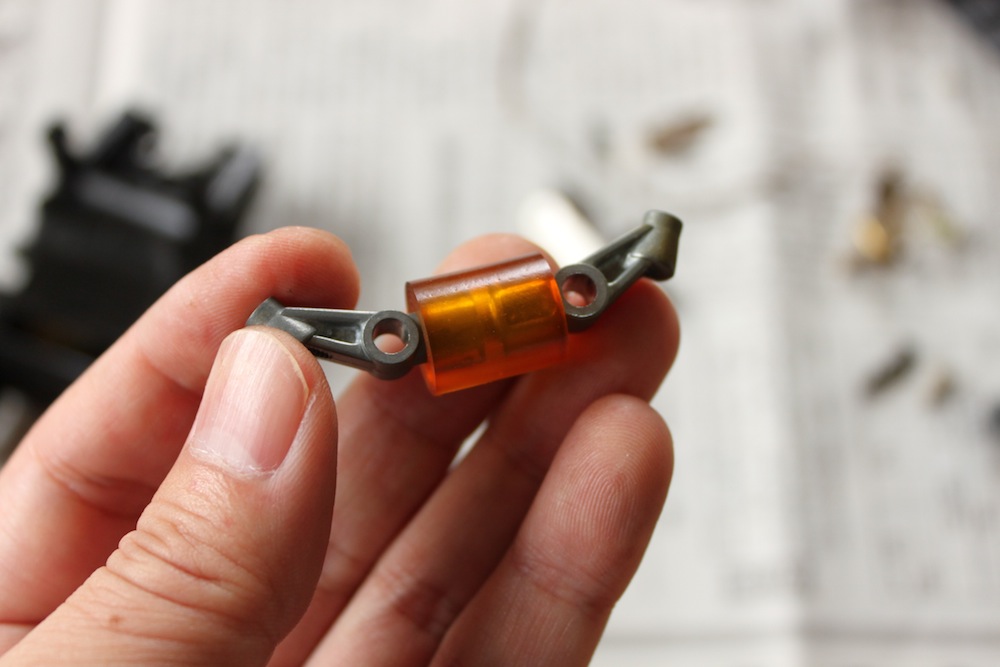

アバンテ名物、ショックアブソーバ。
が、
カッチカチ…
効くんだろうか、アブソーバ機能;


各部品の洗浄+金属パーツの磨き込み
完了。

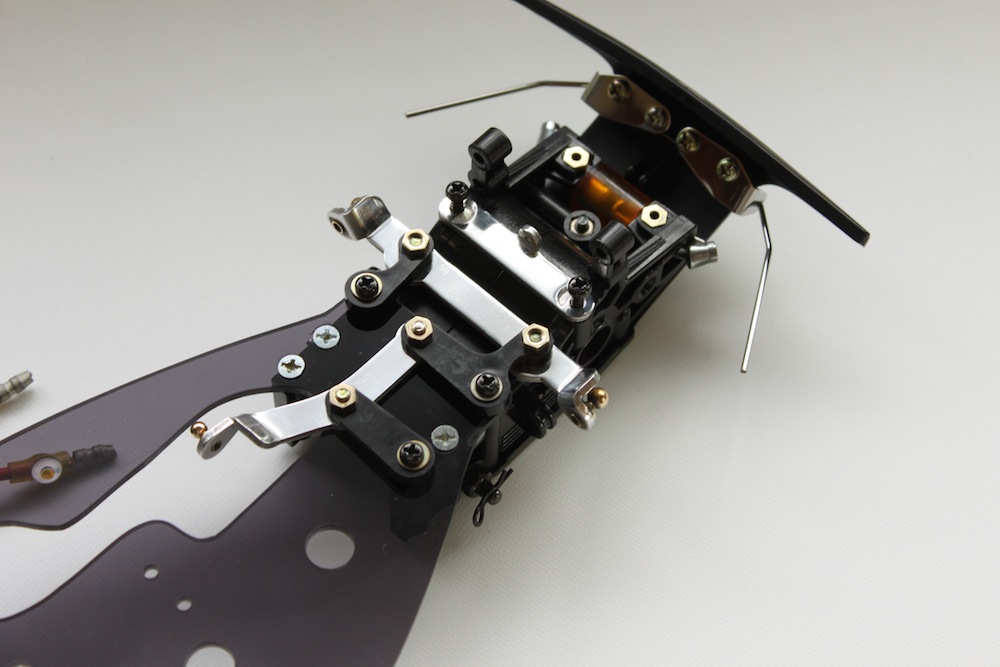

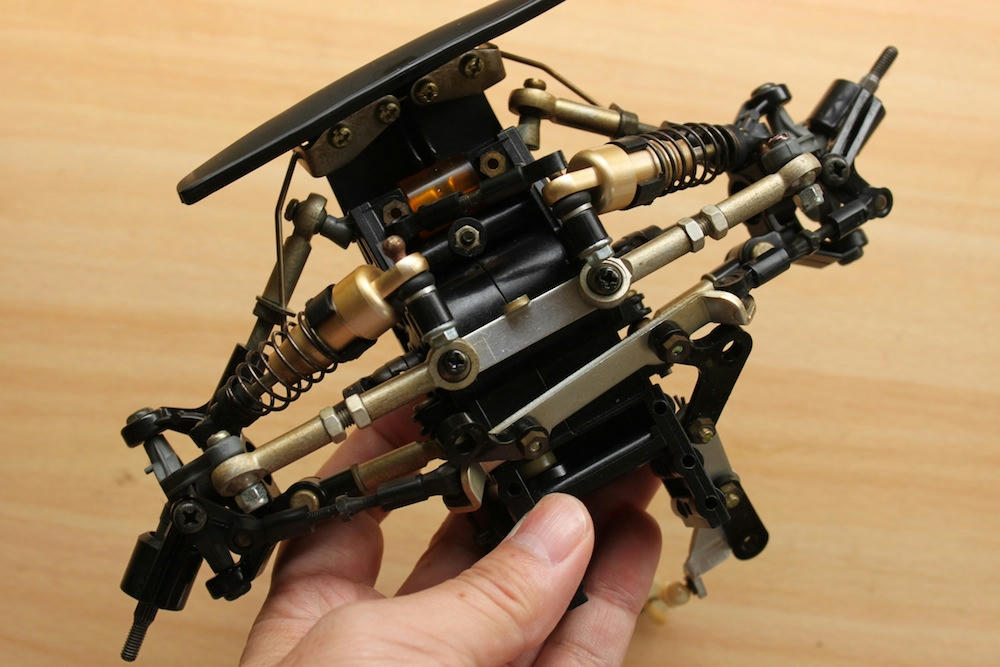

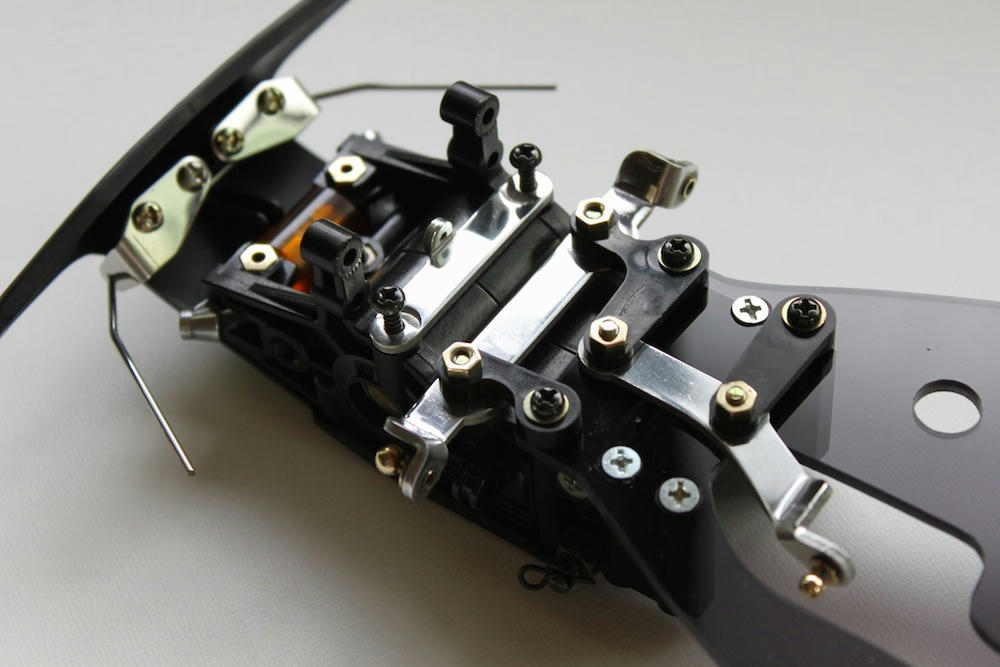

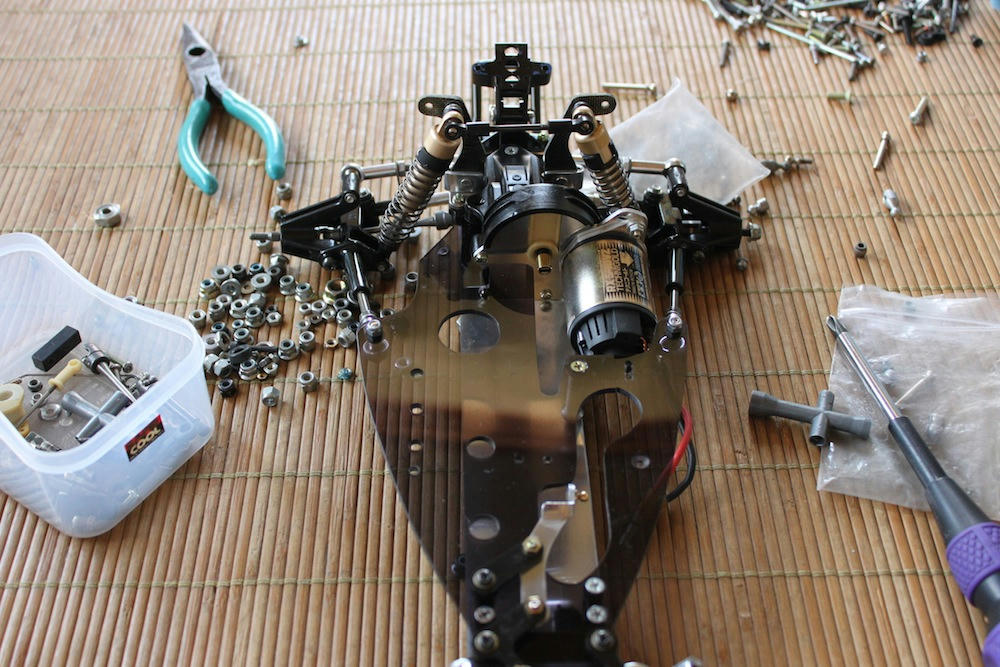

組み付けました。
アルミ製のステアリングアームは数少ない磨きどころですね。

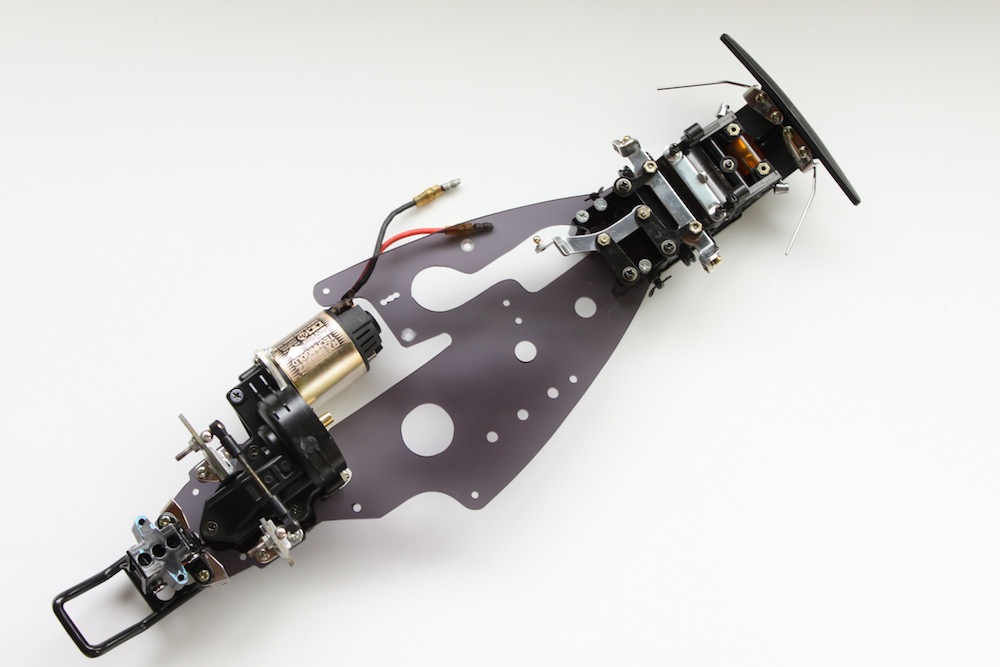

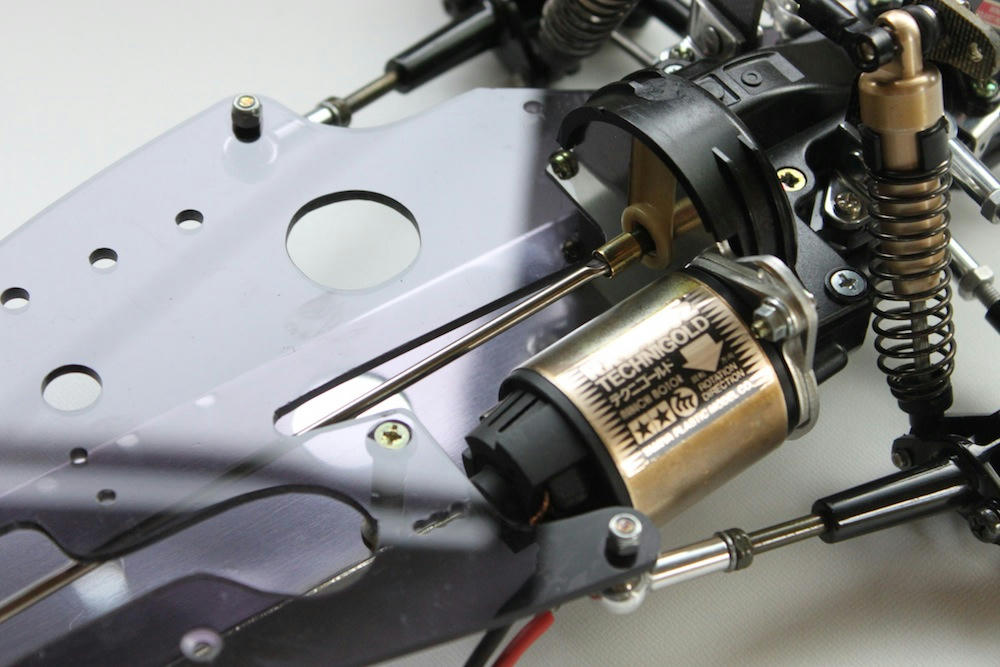

にしても、アクリルのシャーシは毎回ドキドキする。
早く下側のシャーシ作って落ち着きたい!

拍手[3回]
